![知识库 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/zh/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
对于大跨度的建筑工程,板梁是一种经济的选择。 截面为工字钢的钢板梁和两块腹板分别采用深腹板和薄腹板来满足其受剪承载力和翼缘间距。 由于其高厚比 (h/tw ) 很大,所以可能需要设置横向加劲肋来加固细长腹板。
![钢结构连接刚度对结构设计的影响](/zh/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
了解钢结构连接刚度在结构设计中至关重要。 这类连接通常被视为严格的铰接或刚性连接,但这会导致计算不经济甚至危险。 探索 Dlubal 软件的 RFEM 模块和钢结构节点模块如何帮助验证连接刚度和弯矩承载力,确保更安全、更经济的设计。
![知识库 001875 | AISC 341-22 RFEM 6 中可弯矩性系杆件设计](/zh/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
在 RFEM 6 的钢结构设计模块中提供了三种类型的弯矩框架(普通、中间和特殊)。 按照 AISC 341-22 进行抗震设计结果,分为两部分: 杆件要求和连接要求。
![知识库 001761 | ...](/zh/webimage/034236/3383734/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
使用 RFEM 6 中的钢结构设计模块现在可以根据 AISC 341-16 和 AISC 341-22 进行抗震设计。 当前抗震系统(SFRS)有五种类型。

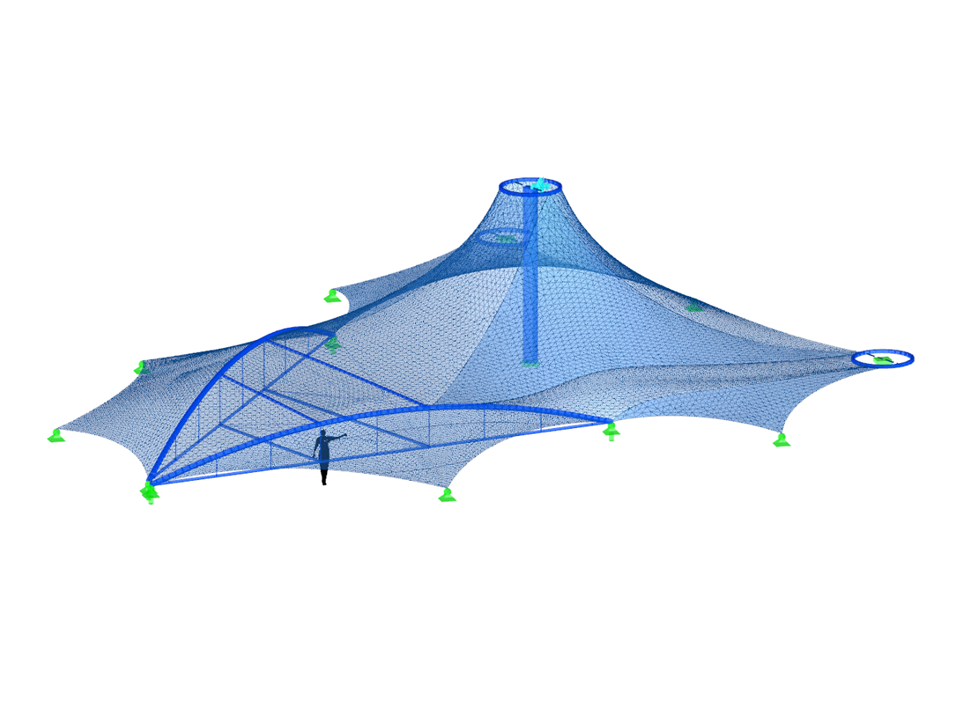

![RFEM 附加模块 RF-FORMFINDING | Germany of membrane and cable structures 找形分析](/zh/webimage/002861/3064920/121_Zeltgruppe_(1).png?mw=512&hash=029740dfa799337fbd84aed6cbf18113b717f8fb)
- 找形分析:
- 张拉索膜结构
- 受压壳梁结构
- 受压受拉结构
- 考虑面之间气体实体
- 与支承结构的相互作用(根据不同的规范对子结构进行设计)
- 面为二维单元,杆件为一维单元
- 定义面(膜和壳)的不同预应力条件
- 定义杆件(索和梁)的力或几何条件
- 找形分析过程中考虑所有荷载(自重、内压等)
- 为找形分析定义临时支座
- 膜面自动初步找形(更多信息...]]#/en-US/support-and-learning/support/faq/003179)
- 定义各向同性或正交各向异性材料
- 可选定义自由多边形荷载
- 将得到的形状转换为 NURBS 曲面单元
- 通过集成初步找形实现组合找形
- 使用彩色坐标和倾角对新形状进行图形评估
- 完整的计算文档,包括用户自定义自适应评估图
- 有限元网格可选导出为 DXF 或 Excel 文件
![Funktion "Form anzeigen" im Kontextmenü](/zh/webimage/006853/604060/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
使用右键菜单中的'显示找形',可以在更改膜面结构时根据保存的找形属性自动进行初步找形。 这种图形交互模式是基于力密度法的。
更多信息常见问题解答![Aktivierte Darstellungsoption: Topologie auf der Formfindungsform](/zh/webimage/006807/1584412/ff_en-us-png.png?mw=512&hash=94b5759319b2121bb6599f91ab7f09d306687771)
在项目导航器 - 显示中激活'找形表格上的拓扑'选项,可以根据找形几何形状优化模型显示。 例如荷载是相对于变形系统显示的,
![模块 “RFEM 6 的钢结构节点模块” | 组件库](/zh/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- 借助大量的组件类型,例如底板和端板、腹板角钢、鳍板、节点板、加劲肋、变截面或肋,可以轻松输入典型的连接情况
- 使用普遍适用的基本组件(例如板、焊缝、螺栓、辅助平面)可以对复杂的连接情况进行建模
- 连接节点的几何尺寸图形显示,输入过程中会动态更新
- 选择不同的截面形状: 工字钢、U 形截面、角钢、T 形截面、空心截面、组合截面截面和薄壁截面
- Dlubal 中心库中带有大量程序端模板连接,包括用户自定义模板
- 根据组件之间的相对布置自动调整连接的几何形状 – 即使在随后对结构构件进行编辑的情况下
