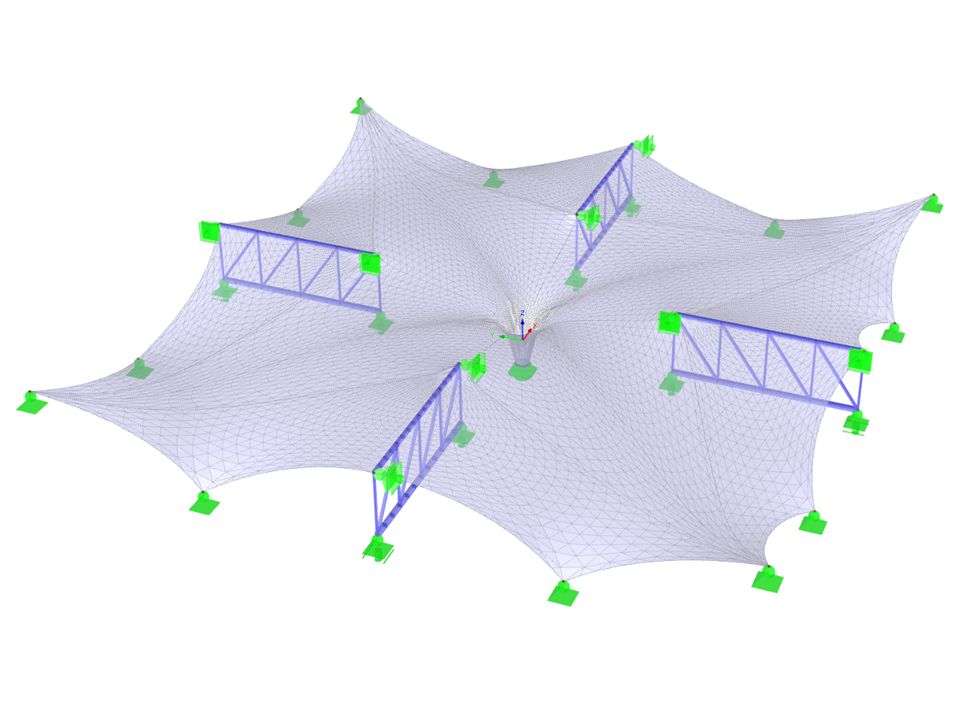

膜屋面
无法下载
客户项目/只视图
节点数目: | 68 |
线的数目 | 108 |
杆件数目: | 92 |
面的数目: | 16 |
荷载工况数目 | 16 |
总重量 | 698,938 t |
翘曲区域尺寸 | 29.882 x 29.882 x 7.294 m |
软件版本 | 5.11.01 |
![基本数据](/zh/webimage/009780/467741/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
附加模块 RF-FORM-FINDING 可以在 RFEM 中计算膜索单元的平衡形状。 In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt). Die FF-Berechnung wird in RFEM global in den "Basisangaben" eines Modells im Register "Optionen" aktiviert. Nach Aktivierung werden in RFEM ein Lastfall beziehungsweise ein Berechnungsprozess mit dem Namen RF-FORMFINDUNG angelegt und für die Seil- und Membraneingabe zusätzlich FF-Parameter zur Definition der Oberflächenspannung und Vorspannung freigeschaltet. Die Aktivierung der FF-Option bedeutet für das Programm, dass vor der reinen strukturellen Berechnung der Schnittgrößen, Verformung, Eigenwerte etc. immer zuerst der Formfindungsprozess gestartet und für die Folgeberechnung ein entsprechend vorgespanntes Modell vorgegeben wird.
![Form-Finding Stage in RF-FORM-FINDING](/zh/webimage/009994/2421890/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
找形分析时会考虑下部结构的滑移模量。 Große Durchbiegungen von stützenden Fachwerkträgern oder die reine Biegeverformung von Randträgern können bei der Ermittlung der Membranform berücksichtig werden.
![正交各向异性预应力](/zh/webimage/010009/2422028/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
RFEM 中的找形过程寻找一种平衡状态,在该状态下膜面的定义预应力与具有边界反力的索单元的预应力或长度变化相平衡。 Hierbei gibt das Programm die Möglichkeit, einen isotropen oder einen orthotropen Vorspannungszustand für die Membranen zu definieren.
![知识库 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/zh/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
对于大跨度的建筑工程,板梁是一种经济的选择。 截面为工字钢的钢板梁和两块腹板分别采用深腹板和薄腹板来满足其受剪承载力和翼缘间距。 由于其高厚比 (h/tw ) 很大,所以可能需要设置横向加劲肋来加固细长腹板。
![模块 “RFEM 6 的钢结构节点模块” | 组件库](/zh/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- 借助大量的组件类型,例如底板和端板、腹板角钢、鳍板、节点板、加劲肋、变截面或肋,可以轻松输入典型的连接情况
- 使用普遍适用的基本组件(例如板、焊缝、螺栓、辅助平面)可以对复杂的连接情况进行建模
- 连接节点的几何尺寸图形显示,输入过程中会动态更新
- 选择不同的截面形状: 工字钢、U 形截面、角钢、T 形截面、空心截面、组合截面截面和薄壁截面
- Dlubal 中心库中带有大量程序端模板连接,包括用户自定义模板
- 根据组件之间的相对布置自动调整连接的几何形状 – 即使在随后对结构构件进行编辑的情况下
![功能 002820 | 焊缝塑性应变极限值](/zh/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在钢结构节点设计的承载能力极限状态中,您可以更改焊缝的极限塑性应变。
!["底板"组件](/zh/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
使用“底板”组件可以设置底板与锚固件的连接。 Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
![功能 002807 | 有限元分析结果的 3D 视图](/zh/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
导入对话框"考虑受力分析"显示的有限元应力分析法 (FSM) als 3D-Grafiken lassen的考虑。
