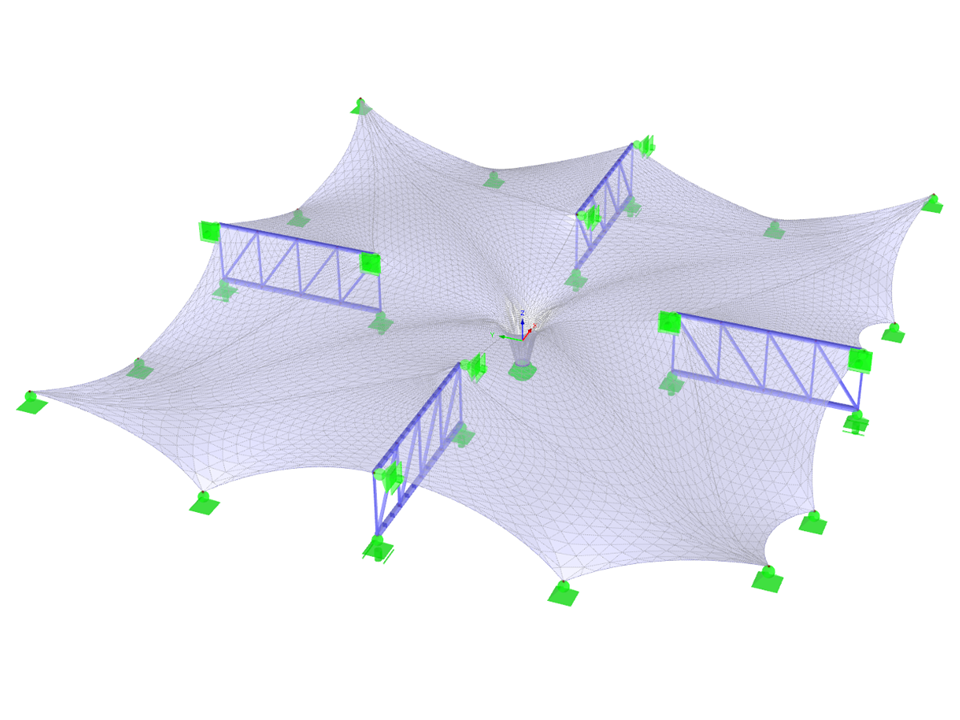

Cubierta de membranas
No se puede descargar
Proyecto de cliente / solo para visualización
Número de nudos | 68 |
Número de líneas | 108 |
Número de barras | 92 |
Número de superficies | 16 |
Número de casos de carga | 16 |
Peso completo | 698.938 t |
Dimensiones (métricas) | 29,882 x 29,882 x 7,294 m |
Dimensiones (imperiales) | 98.04 x 98.04 x 23.93 feet |
Versión del programa | 5.11.01 |
Modelos relacionados
4958x
443x
2036x
81x
El módulo adicional RF-FORM-FINDING determina las formas de equilibrio de los elementos de membrana y cable en RFEM. In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt). Die FF-Berechnung wird in RFEM global in den "Basisangaben" eines Modells im Register "Optionen" aktiviert. Nach Aktivierung werden in RFEM ein Lastfall beziehungsweise ein Berechnungsprozess mit dem Namen RF-FORMFINDUNG angelegt und für die Seil- und Membraneingabe zusätzlich FF-Parameter zur Definition der Oberflächenspannung und Vorspannung freigeschaltet. Die Aktivierung der FF-Option bedeutet für das Programm, dass vor der reinen strukturellen Berechnung der Schnittgrößen, Verformung, Eigenwerte etc. immer zuerst der Formfindungsprozess gestartet und für die Folgeberechnung ein entsprechend vorgespanntes Modell vorgegeben wird.
Durante el proceso de búsqueda de forma, el módulo de deslizamiento de una subestructura también se tiene en cuenta al buscar el estado de equilibrio. Große Durchbiegungen von stützenden Fachwerkträgern oder die reine Biegeverformung von Randträgern können bei der Ermittlung der Membranform berücksichtig werden.
El proceso de búsqueda de forma en RFEM busca un estado de equilibrio donde el pretensado definido de las membranas y el pretensado o los cambios de longitud de los elementos del cable con reacciones de contorno estén en equilibrio. Hierbei gibt das Programm die Möglichkeit, einen isotropen oder einen orthotropen Vorspannungszustand für die Membranen zu definieren.
