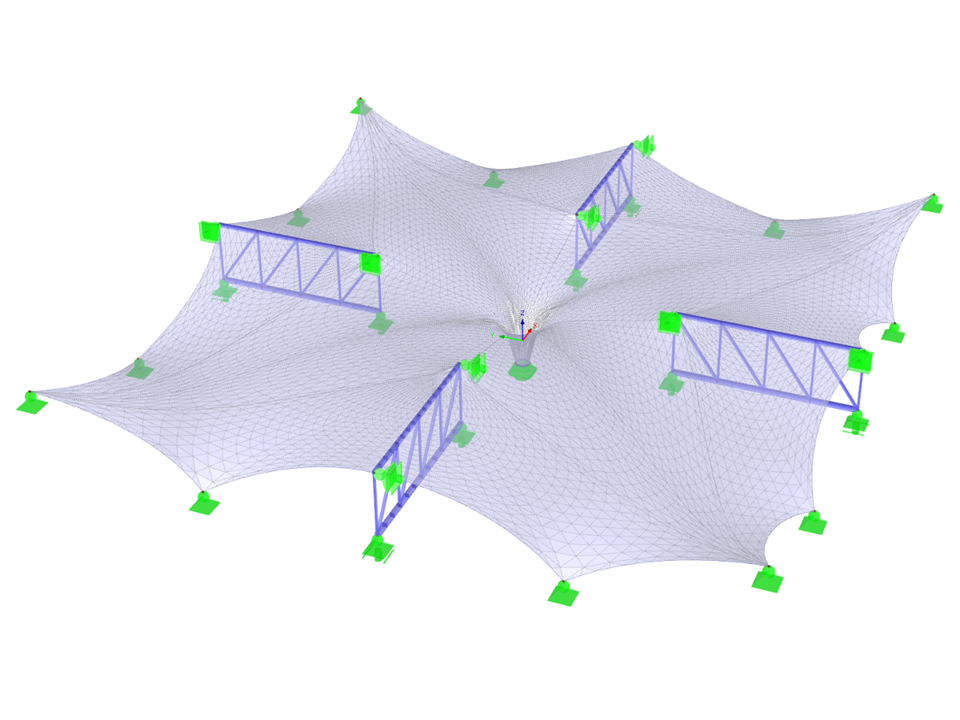

Membranüberdachung
Kein Download möglich
Kundenprojekt / Nur Ansicht
Anzahl Knoten | 68 |
Anzahl Linien | 108 |
Anzahl Stäbe | 92 |
Anzahl Flächen | 16 |
Anzahl Lastfälle | 16 |
Gesamtgewicht | 698.938 t |
Abmessungen (metrisch) | 29.882 x 29.882 x 7.294 m |
Abmessungen (imperial) | 98.04 x 98.04 x 23.93 feet |
Programmversion | 5.11.01 |
Ähnliche Modelle
4954x
442x
Das Zusatzmodul RF-FORMFINDUNG ermittelt in RFEM Gleichgewichtsformen von Membran- und Seilelementen. In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt). Die FF-Berechnung wird in RFEM global in den "Basisangaben" eines Modells im Register "Optionen" aktiviert. Nach Aktivierung werden in RFEM ein Lastfall beziehungsweise ein Berechnungsprozess mit dem Namen RF-FORMFINDUNG angelegt und für die Seil- und Membraneingabe zusätzlich FF-Parameter zur Definition der Oberflächenspannung und Vorspannung freigeschaltet. Die Aktivierung der FF-Option bedeutet für das Programm, dass vor der reinen strukturellen Berechnung der Schnittgrößen, Verformung, Eigenwerte etc. immer zuerst der Formfindungsprozess gestartet und für die Folgeberechnung ein entsprechend vorgespanntes Modell vorgegeben wird.
Die Formfindung berücksichtigt bei der Suche eines Gleichgewichtszustandes auch die Nachgiebigkeit der Unterkonstruktion. Große Durchbiegungen von stützenden Fachwerkträgern oder die reine Biegeverformung von Randträgern können bei der Ermittlung der Membranform berücksichtig werden.
Der Formfindungsprozess in RFEM sucht einen Gleichgewichtszustand, bei dem die definierten Vorspannungen der Membranen und die Vorspannungen beziehungsweise Längenänderungen der Seilelemente mit den Randreaktionen im Gleichgewicht stehen. Hierbei gibt das Programm die Möglichkeit, einen isotropen oder einen orthotropen Vorspannungszustand für die Membranen zu definieren.
