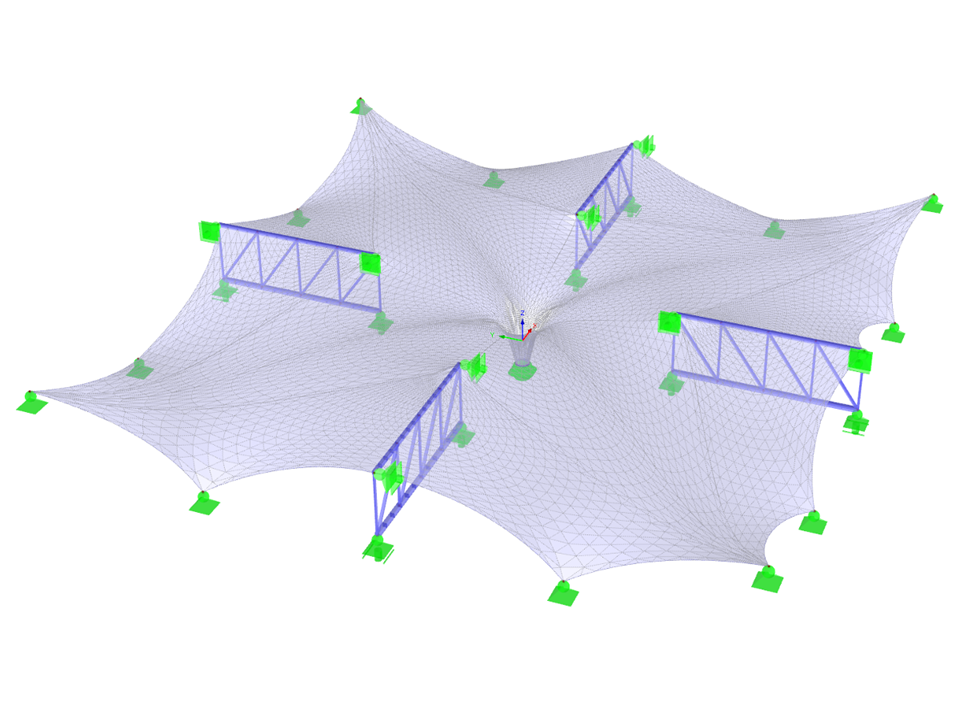

Мембранное покрытие
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 68 |
Количество линий | 108 |
Количество стержней | 92 |
Количество поверхностей | 16 |
Количество загружений | 16 |
Общий вес | 698,938 t |
Размеры (метрические) | 29,882 x 29,882 x 7,294 m |
Размеры (имперские) | 98.04 x 98.04 x 23.93 feet |
Версия программы | 5.11.01 |
Похожие модели
4958x
443x
2036x
81x
![Основные данные](/ru/webimage/009780/467741/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Дополнительный модуль RF-FORM-FINDING позволяет определить равновесные формы мембранных и вантовых элементов в программе RFEM. In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt). Die FF-Berechnung wird in RFEM global in den "Basisangaben" eines Modells im Register "Optionen" aktiviert. Nach Aktivierung werden in RFEM ein Lastfall beziehungsweise ein Berechnungsprozess mit dem Namen RF-FORMFINDUNG angelegt und für die Seil- und Membraneingabe zusätzlich FF-Parameter zur Definition der Oberflächenspannung und Vorspannung freigeschaltet. Die Aktivierung der FF-Option bedeutet für das Programm, dass vor der reinen strukturellen Berechnung der Schnittgrößen, Verformung, Eigenwerte etc. immer zuerst der Formfindungsprozess gestartet und für die Folgeberechnung ein entsprechend vorgespanntes Modell vorgegeben wird.
![Form-Finding Stage in RF-FORM-FINDING](/ru/webimage/009994/2421889/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
В процессе поиска формы также учитывается модуль смещения опорной конструкции для поиска состояния равновесия. Große Durchbiegungen von stützenden Fachwerkträgern oder die reine Biegeverformung von Randträgern können bei der Ermittlung der Membranform berücksichtig werden.
![Ортотропное предварительное напряжение](/ru/webimage/010009/2422027/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Процесс поиска формы в программе RFEM ищет состояние равновесия, в котором заданное предварительное напряжение мембран и предварительное напряжение или изменение длины вантовых элементов с граничными реакциями находятся в равновесии. Hierbei gibt das Programm die Möglichkeit, einen isotropen oder einen orthotropen Vorspannungszustand für die Membranen zu definieren.
