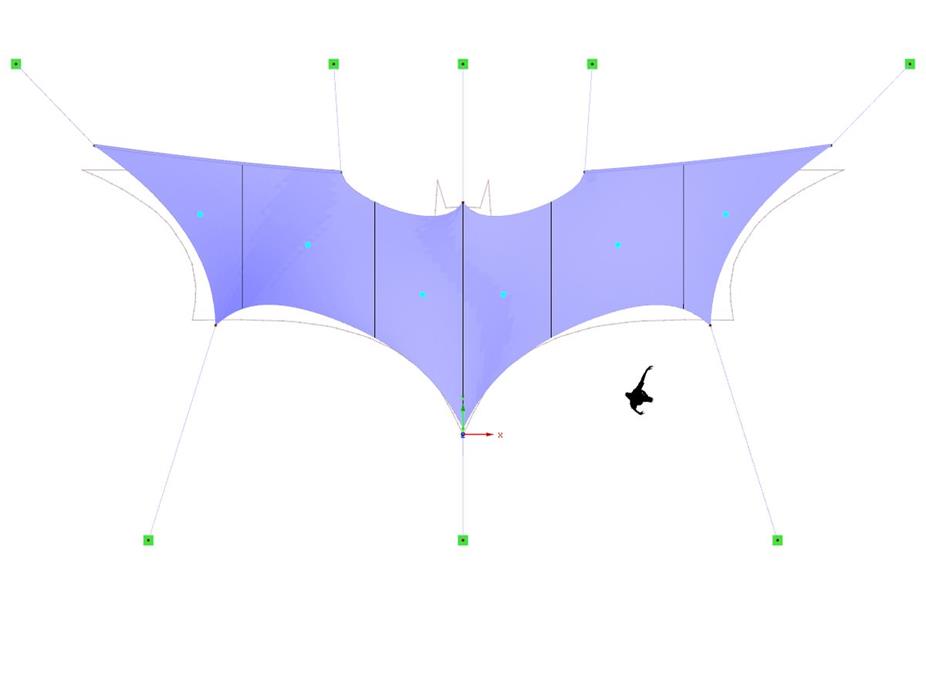

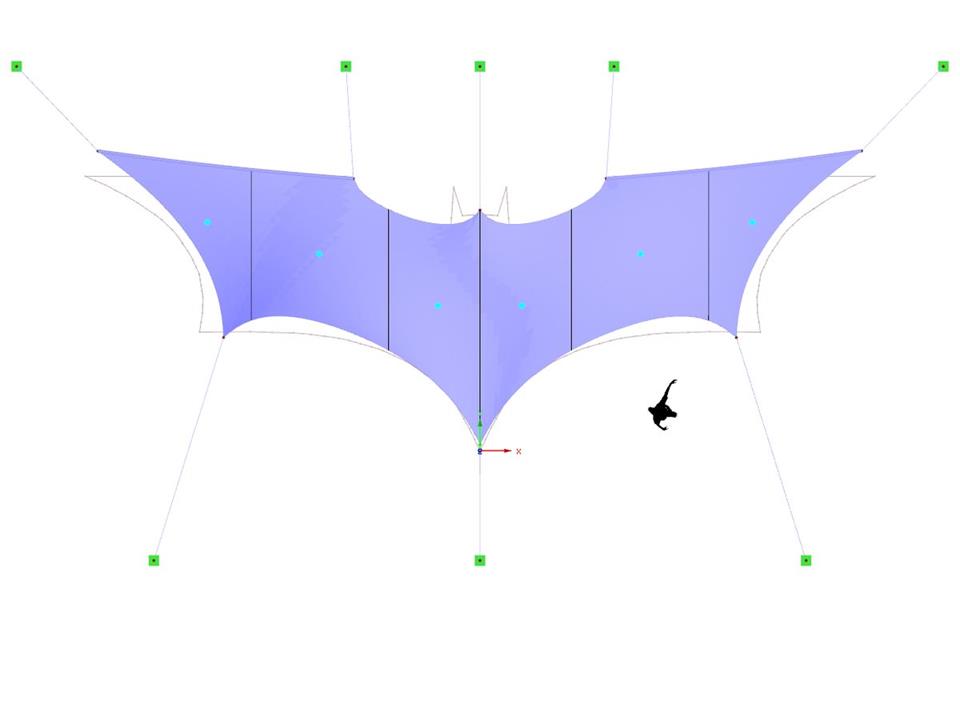

Раскройные формы для мембранной кровли
Количество узлов | 24 |
Количество линий | 21 |
Количество стержней | 16 |
Количество поверхностей | 2 |
Количество загружений | 4 |
Общий вес | 0,140 t |
Размеры (метрические) | 20,301 x 10,837 x 5,037 m |
Размеры (имперские) | 66.6 x 35.55 x 16.53 feet |
Версия программы | 5.23.00 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
![Генерирование цепной линии](/ru/webimage/009135/2417185/01-en-png.png?mw=512&hash=e5b08a40fd9a5a16825be6182b3138f78627561e)
![Основные данные](/ru/webimage/009780/467741/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Vernetzung von Membranen](/ru/webimage/009962/2421641/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Дополнительный модуль RF-CUTTING-PATTERN | Определение раскройных форм для мембранных конструкций](/ru/webimage/002862/3065247/11.jpg?mw=512&hash=3cf59b02a2883df92f903cd05cfcef162d84e31c)
- Плоские и геодезические линии разреза
- Выравнивание частей поверхности двойной кривизны натянутых мембран или пневматических подушек
- Задание раскройных форм с помощью граничных линий, которые не должны быть соединены
- Усовершенствованное выравнивание, основанное на теории наименьшей энергии
- Сварные и граничные допуски
- Равномерная или линейная компенсация в направлении основы и утка
- Возможность различных компенсаций для граничных линий
- Адаптивная организация данных (любые дополнительные изменения входных данных учитываются вплоть до конечного «сварного шва»)
- Графическое изображение раскройных форм
- Статистическая информация о каждой раскройной форме (ширина, длина, размер)
- Возможность автоматического создания раскройных форм из ячеек
![Zerlegung einer Membranfläche mit Hilfe des Linientyps "Schnitt mittels zwei Linien"](/ru/webimage/006934/1587710/000345-en-png.png?mw=512&hash=4093420d8ffaaee491f54d01359b8191a5676797)
RF-CUTTING-PATTERN активируется путем выбора соответствующей опции в меню Настройки в Общих данных любой модели RFEM. После активации дополнительного модуля, новый объект «Раскройные формы» отображается в «Данных модели». Если распределение мембранной поверхности для раскроя в основной позиции слишком велико, вы можете разделить поверхность линиями раскроя (типы линий «Разрезать с помощью двух линий» или «Разрезать с помощью сечения») на соответствующие частичные полосы.
Затем можно с помощью объекта «Раскройная форма» определить индивидуальные входные данные для каждой раскройной формы. Здесь вы можете задать граничные линии, компенсации и допущения.
Последовательность действий:
- Создание режущих линий
- Создание шаблона путем выбора его граничных линий или использования полуавтоматического генератора
- Свободный выбор ориентации по основе и утоку путем ввода угла
- Применение значений компенсации
- Дополнительное задание различных компенсаций для граничных линий
- Различные допуски (швы, граничные линии)
- Предварительное отображение раскройной формы в графическом окне на стороне, без запуска основного нелинейного расчета
Нелинейный расчет перебирает реальную геометрию сетки плоских, изогнутых, простых или двойной кривизны компонентов поверхности из выбранной раскройной формы и выравнивает этот компонент поверхности с соблюдением минимизации энергии деформирования и при условии заданных свойств материала.
В упрощенном виде, данный метод пытается сжать геометрию сетки под давлением, предполагая контакт без трения, и найти состояние, в котором напряжения от сплющивания в компоненте находятся в равновесии на плоскости. Таким образом достигается минимальная энергия и оптимальная точность раскройной формы. Учитывается также компенсация основы и утка, а также компенсация граничных линий. Затем, заданные допуски на граничных линиях применяются к результирующей геометрии плоской поверхности.
Характеристики:
- Минимизация энергии искажения в процессе выравнивания для очень точных раскройных форм
- Применение практически для всех расположений сеток
- Распознание заданий смежных раскройных форм для сохранения одинаковой длины
- Применение сетки для главного расчета
![Darstellung der Schnittmuster im RFEM-Modell](/ru/webimage/006935/1587731/000347-en-png-png.png?mw=512&hash=35ba0bf77462deb1eccbd329e42d2578d3fbf7a3)
После выполнения расчета в диалоговом окне раскройной формы появится вкладка «Координаты точки». В данной вкладке результат отображается в виде таблицы с координатами и поверхностью в графическом окне. Таблица координат представляет новые плоские координаты относительно центра тяжести раскройной формы для каждого узла сетки. Кроме того, раскройная форма с системой координат в центре тяжести представлена в графическом окне. При выборе ячейки таблицы, соответствующий узел изображается в графике со стрелкой. Кроме того, область раскройной формы отображается под таблицей узлов.
Кроме того, в программе RFEM в загружении RF-CUTTING-PATTERN отображаются стандартные результаты напряжений/деформаций для каждого шаблона.
Характеристики:
- Результаты в таблице, включая информацию о раскройной форме
- Интеллигентная таблица графиков
- Результаты плоской геометрии в файле DXF
- Отображение деформаций после выравнивания для оценки раскройных форм
- Результаты деформаций после выравнивания для оценки шаблонов
