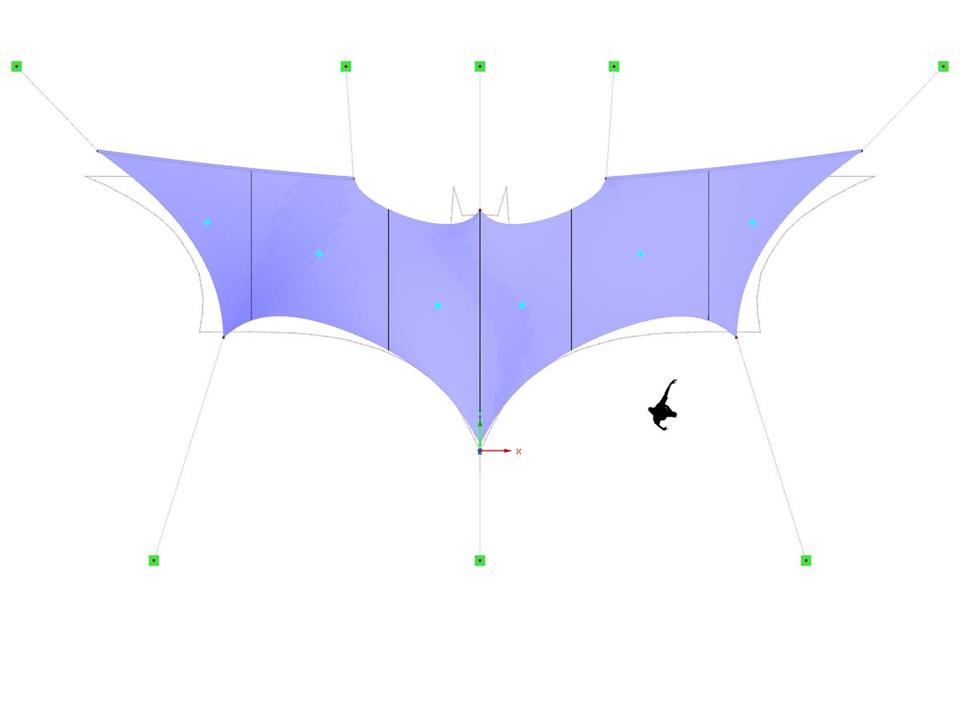

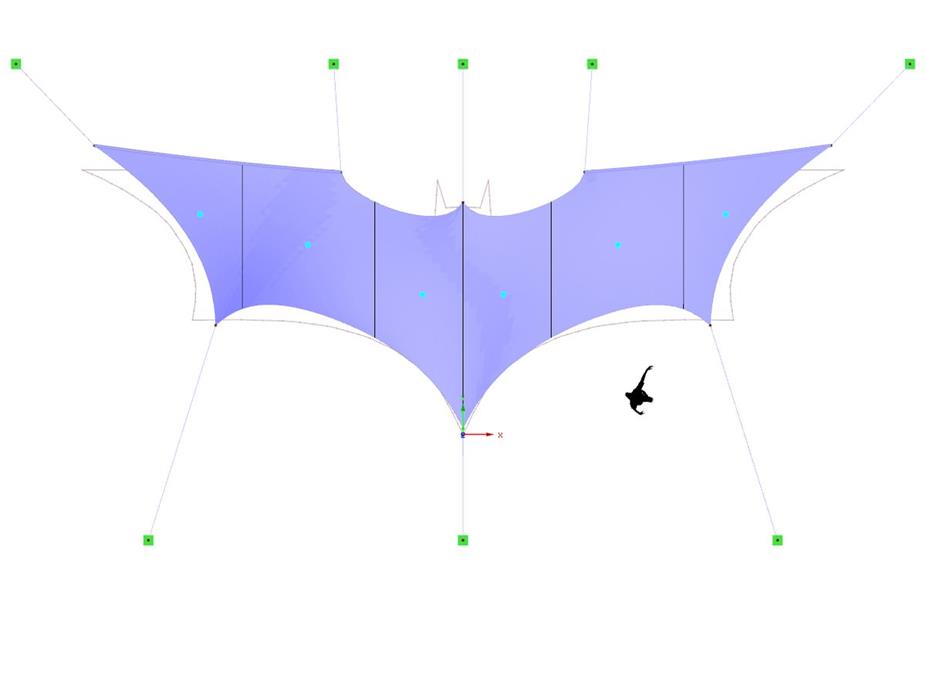

Střihový vzor pro membránovou střechu
Počet uzlů | 24 |
Počet linií | 21 |
Počet prutů | 16 |
Počet ploch | 2 |
Počet zatěžovacích stavů | 4 |
Celková hmotnost | 0,140 t |
Rozměry (metrické) | 20,301 x 10,837 x 5,037 m |
Rozměry (imperiální) | 66.6 x 35.55 x 16.53 feet |
Verze programu | 5.23.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
![Základní tvary membránových konstrukcí [1]](/cs/webimage/009595/2419501/01-png.png?mw=512&hash=fe42d914122820fe3c92f9595d4d91afce8a2c07)
![Generování řetězovky](/cs/webimage/009135/2417182/01-cs-png.png?mw=512&hash=e7d3e1d11a665377136b558cdbc5692f4fd9f284)
![General Data](/cs/webimage/009780/2420359/01-cs-png.png?mw=512&hash=e7d3e1d11a665377136b558cdbc5692f4fd9f284)
![Vernetzung von Membranen](/cs/webimage/009962/2421634/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Přídavný modul RF-CUTTING-PATTERN pro program RFEM | Střihové vzory pro membránové konstrukce](/cs/webimage/002862/3065247/11.jpg?mw=512&hash=3cf59b02a2883df92f903cd05cfcef162d84e31c)
- Rovinné a geodetické řezné linie
- Převedení dvojitě zakřivených částí plochy napjatých membrán nebo vzduchových polštářů do roviny
- Zadání střihových vzorů pomocí hraničních linií, které nemusí být nutně spojeny
- Sofistikované narovnání na základě teorie minimální energie
- Přídavky na svary a okraje
- Stejnoměrná nebo lineární kompenzace daná směrem osnovy a útku
- Možnost různých kompenzací pro hraniční linie
- Adaptivní organizace dat (každá následná změna vstupních údajů se zohledňuje do posledního „svaru“)
- Grafické znázornění střihových vzorů
- Statistické informace o každém střihovém vzoru (šířka, délka, velikost)
- Možnost automatického generování střihových vzorů z buněk
![Zerlegung einer Membranfläche mit Hilfe des Linientyps "Schnitt mittels zwei Linien"](/cs/webimage/006934/1587703/000345-cs-png.png?mw=512&hash=ac3566af55d43367a5b4a782f18330dd560d6912)
RF-CUTTING-PATTERN se aktivuje v programu RFEM označením příslušné volby v dialogu Základní údaje modelu v záložce Možnosti. Po aktivaci přídavného modulu se v sekci Údaje o modelu zobrazí nový objekt "Střihové vzory". Pokud je rozdělení membránových ploch pro řez v základní poloze příliš velké, je možné plochu rozdělit řeznými liniemi (typ linií "Řez pomocí dvou linií" nebo "Řez pomocí řezu") v příslušných dílčích pásech.
Poté můžete definovat jednotlivé položky pro každý střihový vzor pomocí objektu "Střihový vzor". Zde je možné nastavit také hraniční linie, kompenzace a přídavky.
Vstupní údaje se zadávají v následujících krocích:
- Vytvoření střihových linií
- Vytvoření střihového vzoru výběrem jeho hraničních linií nebo použitím poloautomatického generátoru
- Libovolné stanovení směru osnovy a útku zadáním úhlu
- Stanovení hodnot kompenzací
- Možnost zadat rozdílné kompenzace pro hraniční linie
- Zadání různých přídavků (svar, okrajová linie)
- Předběžné zobrazení střihového vzoru v grafickém okně na straně bez spuštění hlavního nelineárního výpočtu
Nelineární výpočet převezme skutečnou geometrii sítě rovinných, vybočených, jednoduše zakřivených nebo dvojitě zakřivených plošných komponent ze zvoleného střihového vzoru a narovná tuto plošnou komponentu v souladu s minimalizací distorzní energie za předpokladu definovaného chování materiálu.
Zjednodušeně řečeno, tato metoda se pokouší stlačit geometrii sítě v lisu za předpokladu kontaktu bez tření a najít stav, ve kterém jsou napětí od zploštění v konstrukčním prvku v rovnováze v rovině. Tímto způsobem je dosaženo minimální energie a optimální přesnosti střihového vzoru. Přitom se zohlední kompenzace pro směr osnovy a útku i kompenzace pro hraniční linie. Následně se na výslednou rovinnou geometrii plochy použijí zadané přídavky na okrajových liniích.
Základní funkce:
- Minimalizace distorzní energie v procesu převedení do roviny pro velmi přesné střihové vzory
- Použitelnost pro téměř všechna uspořádání sítě
- Rozpoznání definic sousedních střihových vzorů pro zachování stejných délek
- Použití sítě hlavního výpočtu
![Darstellung der Schnittmuster im RFEM-Modell](/cs/webimage/006935/1587723/000347-cs-png-png.png?mw=512&hash=6bf3068b169ee705f1468d585c562ec1bae0ecc4)
Po výpočtu se v dialogovém okně střihového vzoru zobrazí záložka „Souřadnice bodu". Výsledky se zobrazí ve formě tabulky se souřadnicemi a jako plocha v grafickém okně. Tabulka souřadnic uvádí nové narovnané souřadnice vzhledem k těžišti střihového vzoru pro každý uzel sítě. Střihový vzor se zároveň zobrazí v grafickém okně s počátkem souřadného systému v těžišti. Když vybereme některý řádek v tabulce, příslušný uzel se v grafickém okně vyznačí šipkou. Pod tabulkou uzlů se dále zobrazí údaj o ploše střihového vzoru.
Standardní výsledky, jako je například napětí či přetvoření, se zobrazí v programu RFEM pod zatěžovacím stavem RF‑CUTTING‑PATTERN.
Základní funkce:
- Výsledky v tabulce s informacemi o střihovém vzoru
- Inteligentní tabulka propojená s grafikou
- Výsledky narovnané geometrie v DXF souboru
- Zobrazení přetvoření po narovnání pro vyhodnocení střihových vzorů
- Výsledky přetvoření po procesu převední do roviny pro vyhodnocení střihových vzorů
