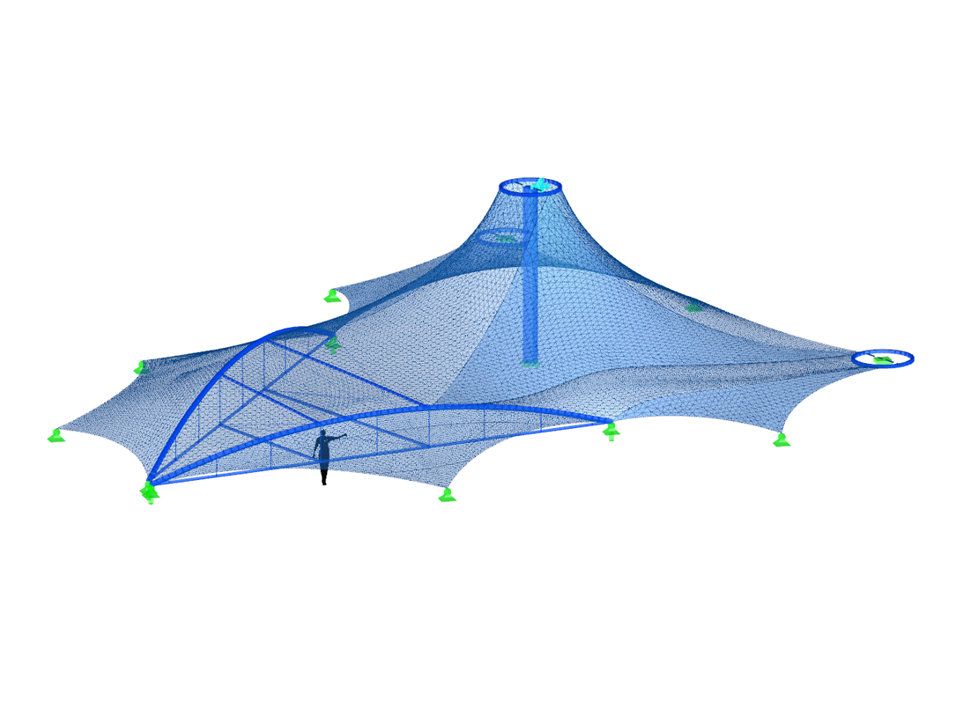

Toiture à membrane tendue
Nombre de nœuds | 107 |
Nombre de lignes | 149 |
Nombre de barres | 134 |
Nombre de surfaces | 12 |
Nombre de cas de charge | 11 |
Nombre de combinaisons de charges | 73 |
Nombre de combinaisons de résultats | 3 |
Poids total | 8,400 t |
Dimensions (métrique) | 31,879 x 30,123 x 10,800 m |
Dimensions (impériales) | 104.59 x 98.83 x 35.43 feet |
Version du logiciel | 5.23.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
