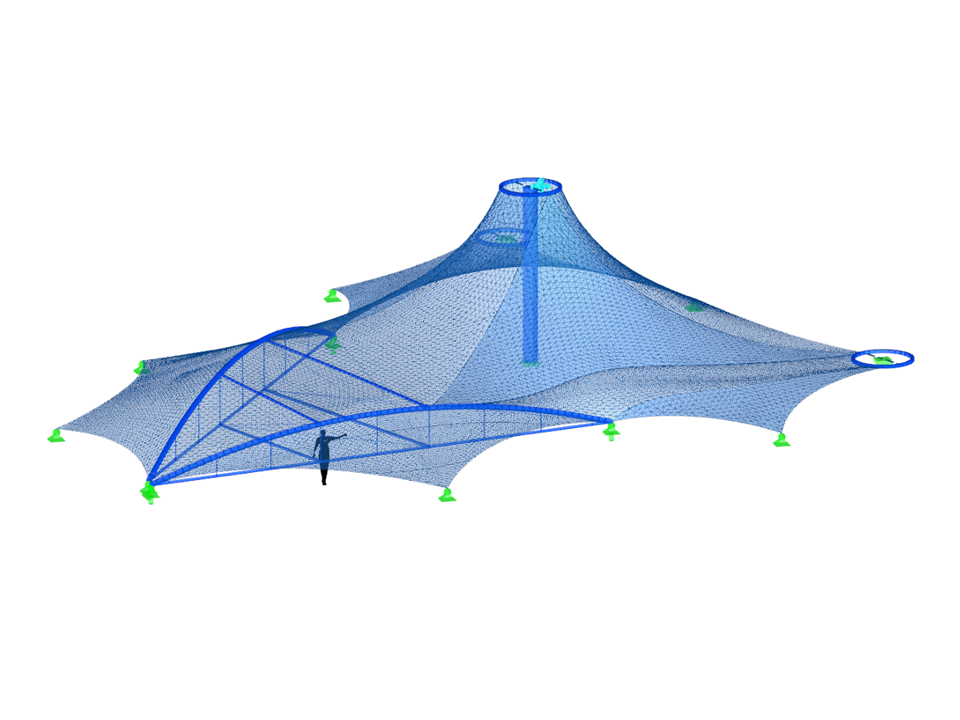

Membránová střecha
Počet uzlů | 107 |
Počet linií | 149 |
Počet prutů | 134 |
Počet ploch | 12 |
Počet zatěžovacích stavů | 11 |
Počet kombinací zatížení | 73 |
Počet kombinací výsledků | 3 |
Celková hmotnost | 8,400 t |
Rozměry (metrické) | 31,879 x 30,123 x 10,800 m |
Rozměry (imperiální) | 104.59 x 98.83 x 35.43 feet |
Verze programu | 5.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
