RF-FORM-FINDING | Funções gerais

  • Determinação da forma de:
    • estruturas de membranas e cabos sujeitas a tração
    • estruturas de cascas e pórticos sujeitos a compressão
    • estruturas sujeitas a compressão e tração
  • Consideração de câmaras de gás entre as superfícies
  • Interação com a estrutura de apoio (dimensionamento da subestrutura de acordo com várias normas)
  • Superfícies como elemento 2D e membrana como elemento 1D
  • Definição de diferentes condições de pré-esforço para superfícies (membranas e cascas)
  • Definição de forças ou requisitos geométricos para barras (cabos e vigas)
  • Consideração de cargas individuais (peso próprio, pressão interna etc.) no processo de form-finding
  • Definições de apoio temporárias para o processo de form-finding
  • Determinação preliminar automática de superfícies de membrana ({%>
  • Possibilidade de definir materiais isotrópicos ou ortotrópicos para análises estruturais
  • Definição opcional de cargas poligonais livres
  • Transformação de elementos de formas determinadas em elementos de superfície NURBS
  • Possibilidade de form-finding combinado através de integração de form-finding preliminar
  • Avaliação gráfica da nova forma utilizando desenhos coloridos de coordenadas e inclinações
  • Documentação completa do cálculo com figuras de avaliação adaptáveis pelo utilizador
  • Possibilidade de exportação da malha de EF como ficheiro dxf ou Excel
Módulo adicional RF-FORM-FINDING para o RFEM | Form-finding de estruturas de membranas e cabos
Módulo adicional RF-FORM-FINDING | determinação da forma de estruturas de membranas e cabos
  • Mia: Assistente de IA
  • Funções mais recentes
Eventos
Vídeos
Ir para os modelos
Artigos da base de dados de conhecimento
Formas básicas de estruturas de membrana [1]
Este artigo foca-se nas particularidades do dimensionamento de estruturas de membranas que têm requisitos específicos, tais como a determinação da forma e a geração de padrões de corte. Uma parte integral do dimensionamento destas estruturas é o processo de encontrar formas pré-esforçadas adequadas e gerar padrões de corte. O texto descreve resumidamente dois processos básicos no dimensionamento de estruturas de membrana. O objetivo é ilustrar a natureza física e demonstrar as instruções individuais com exemplos.
Estrutura de tecido poroso de corta-vento no RFEM e RWIND
Os corta-ventos são tipos especiais de estruturas de tecido que protegem o meio ambiente contra partículas químicas nocivas, diminuem a erosão eólica e ajudam a manter fontes valiosas. O RFEM e o RWIND são utilizados para a análise estrutura-vento como uma interação fluido-estrutura (FSI) unidirecional.
Este artigo demonstra como dimensionar estruturas corta-vento com o RFEM e o RWIND.
Gerar catenária
RFEM und RSTAB können als Vertreter der allgemeinen Stab- beziehungsweise FEM-Programme eine Vielzahl von Teilgebieten des Bauwesens abdecken. So ist auch die Bemessung von Seiltragwerken in beiden Software-Lösungen möglich. Im Folgenden sollen einige Modellierungs- und Bemessungshilfen vorgestellt werden.

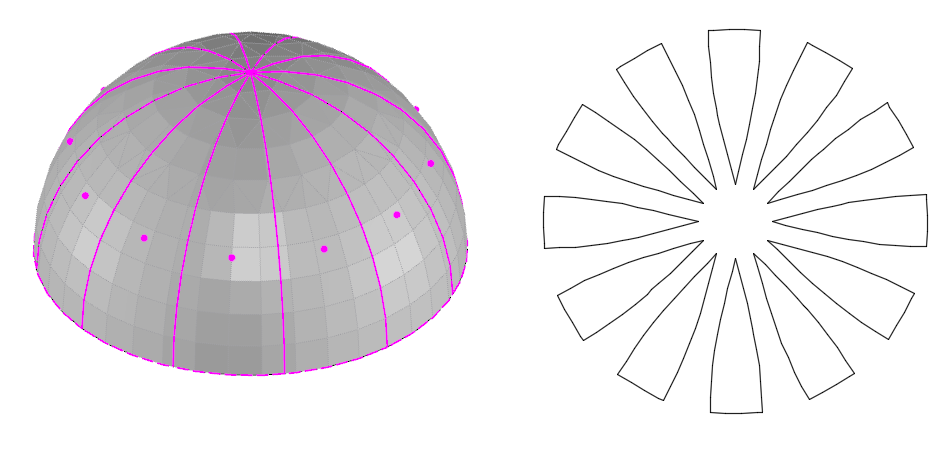

Cortando metade de uma esfera
