RF-FORM-FINDING | Fonctionnalités

  • Recherche de forme pour :
    • Structures à membrane tendue et à câbles
    • Coques et éléments filaires en compression
    • Structures sollicitées en traction et en compression
  • Considération des solides gazeux entre les surfaces
  • Interaction avec la structure porteuse (calcul de la sous-structure selon diverses normes)
  • Définition des membranes comme éléments 2D et des câbles comme éléments 1D
  • Définition de différentes conditions de précontrainte des surfaces (membranes et coques)
  • Définition des forces ou des exigences géométriques pour les barres (câbles et poutres)
  • Considération de toutes les charges (poids propre, pression interne, etc.) dans la recherche de forme
  • Définition des appuis temporaires pour la recherche de forme
  • Recherche de forme préliminaire automatique des surfaces de membrane ({%/#/fr/support-et-formation/support/faq/003179 plus d'informations...]])
  • Définition d'un matériau isotrope ou orthotrope pour le calcul de structure
  • Définition de charges polygonales libres (en option)
  • Transformation de la forme trouvée en éléments de surface NURBS
  • Possibilité de recherche de forme combinée avec la recherche de forme préliminaire
  • Affichage graphique de la nouvelle forme avec un code couleur pour les coordonnées et inclinaisons
  • Documentation complète des notes de calcul intégralement des captures prédéfinies par l'utilisateur pour interprétation aisée des résultats
  • Exportation du maillage EF sous forme de fichier DXF ou Excel
Module additionnel RF-FORM-FINDING de RFEM | recherche de forme des structures de membrane et de câble
Module additionnel RF-FORM-FINDING de RFEM | recherche de forme des structures de membrane et de câble
  • Mia : Assistante IA
  • Dernières fonctionnalités
Evénements
Vidéos
Modèles à télécharger
Articles de la base de connaissance
Formes de base des structures à membrane [1]
Cet article se concentre sur des aspects spécifiques du calcul de structures à membrane qui ont des exigences spécifiques telles que la recherche de forme et la génération de patrons de coupe. La recherche de formes précontraintes appropriées et la génération de patrons de coupe font partie intégrante de la conception de ces structures. Ce texte décrit brièvement deux processus de base dans le calcul de structures à membrane. L'objectif est d'illustrer leur nature physique et de démontrer les conceptions individuelles à l'aide d'exemples.

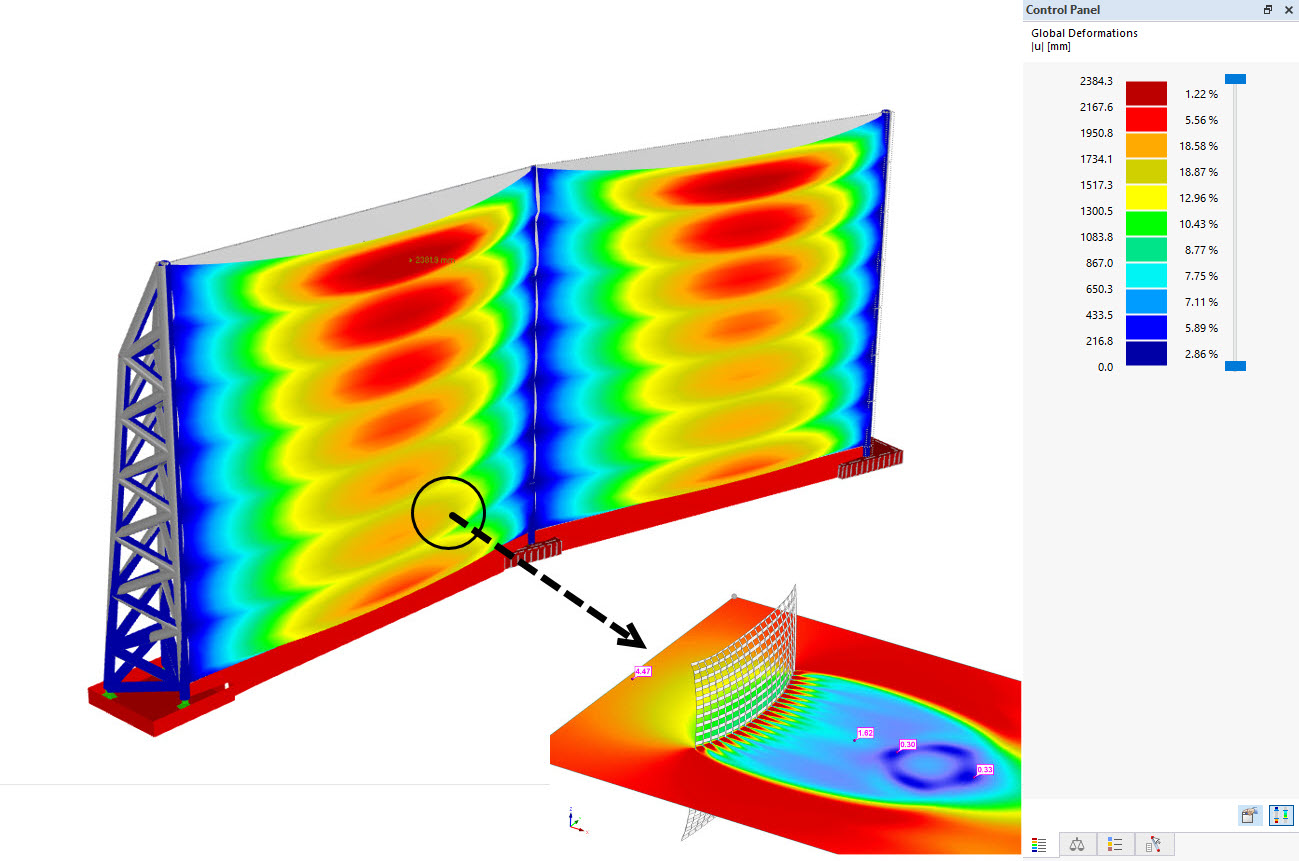

Structure textile poreuse brise-vent dans RFEM & RWIND
Les structures brise-vents sont des types particuliers de structures textiles qui protègent l'environnement contre les particules chimiques nocives, atténuent l'érosion éolienne et aident à entretenir les sources précieuses. RFEM et RWIND sont utilisés pour l'analyse vent-structure en tant qu'interaction fluide-structure (FSI) unidirectionnelle.
Dans cet article, nous vous expliquons comment calculer des structures brise-vents à l'aide de RFEM et de RWIND.
Générer une caténaire
RFEM et RSTAB sont en mesure de couvrir un grand nombre de branches dans le domaine de la construction grâce à leurs analyses complètes. Ainsi, la vérification de structures à câbles est possible dans les deux logiciels. Le texte suivant présente des outils pour la modélisation et la vérification.
Coupe d'une demi-sphère
Les structures textiles et à câble sont considérées comme des constructions fines et esthétiques. Les formes double-courbées peuvent être trouvées en utilisant des algorithmes de recherche de forme adaptés. Ein möglicher Lösungsansatz ist hier zum Beispiel die Formensuche über das Gleichgewicht zwischen der Oberflächenspannung (vorgegebene Vorspannung und zusätzliche Last wie Eigengewicht, Druck etc.) und den gegebenen Randbedingungen.
Captures d'écran
Fonctionnalités de produit
Option d'affichage activée : Topologie sur la forme obtenue par recherche de forme

Lorsque l'option {$>topologie de la forme obtenue par recherche de forme' est activée dans le navigateur de projet - Afficher, l'affichage du modèle est optimisé selon la géométrie de la recherche de forme. Les charges sont par exemple affichées par rapport au système déformé.

Coussin ETFE avec un modèle de matériau isotrope plastique 2D/3D

Dans RFEM, il est possible de coupler des surfaces avec les types de rigidité « Membrane » et « Membrane orthotrope » avec les modèles de matériau « Isotrope non linéaire élastique 2D/3D » et « Isotrope plastique 2D/3D » (module additionnel Module additionnel RF-MAT NL pour RFEM 5 erforderlich).

Cette fonctionnalité permet de simuler par exemple le comportement non linéaire d'un film ETFE.

Déformation du Maillage EF après recherche de forme

La recherche de forme permet d'obtenir une nouvelle forme avec les efforts internes correspondants. Les résultats habituels (déformations, efforts, les contraintes, etc.) peuvent être affichés dans le cas de RF-FORM-FINDING.

Cette forme précontrainte est disponible à l'état initial pour tous les autres cas de charge et combinaisons de charges dans le calcul de structure.

Pour faciliter la définition des cas de charge, vous pouvez utiliser la transformation NURBS (calcul des paramètres/recherche de forme). Cette fonction génère les surfaces et câbles d'origine dans la position trouvée après la recherche de forme.

Les charges libres peuvent être situées sur des parties sélectionnées de la structure à l'aide des points de grille des surfaces ou des nœuds de définition des surfaces NURBS.

Vorspannungs-Parameter für Membrane

La fonction de recherche de forme est activée dans l'onglet Options de la boîte de dialogue Données de base. Les précontraintes (ou les exigences géométriques pour les barres) peuvent être définies dans les paramètres des surfaces et des barres. La recherche de forme est effectuée à l'aide du calcul du cas de RF-FORM-FINDING.

Étapes :

  • Création d'un modèle dans RFEM (surfaces, poutres, câbles, supports, définition du matériau, etc.)
  • Définition de la précontrainte requise pour les membranes et de l'effort ou de la longueur/flèche des barres (câbles, par exemple)
  • Considération facultative d'autres charges pour le processus de recherche de forme dans des cas de charge spéciaux (poids propre, compression, poids des nœuds acier, etc.)
  • Définition des charges et des combinaisons de charges pour des calculs de structure ultérieurs
Foire aux Questions (FAQ)
Suite à la modélisation de deux systèmes identiques, j’ai obtenu une forme différente. Pourquoi ?
Il semble que les barres ne restent pas déformées après le calcul dans RF-FORM-FINDING. Pourquoi ?
Puis-je exporter mon patron de coupe ?
Comment modéliser une toiture suspendue à membrane avec des appuis linéiques ?
Comment modéliser une toiture de tente à deux pointes coniques ?
Comment un objet gonflable est-il simulé dans RFEM ?
