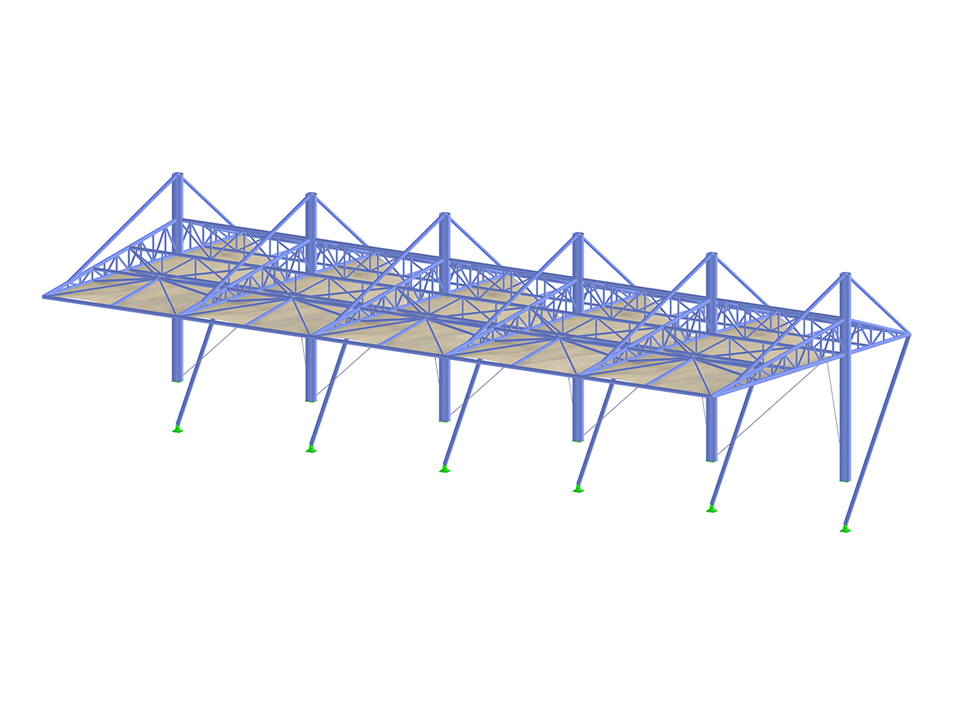

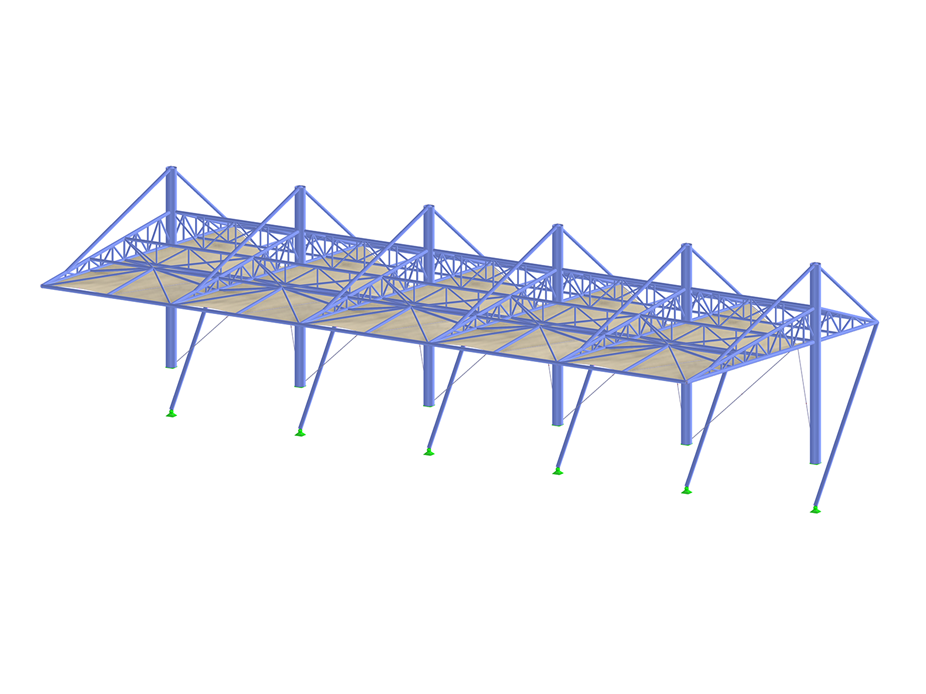

Modèle RFEM de la toiture à membrane en acier de la tribune de l'Université technique de Xuzhou, Chine | © Jiangsu Jingong Structure Co., Ltd.
Toiture à membrane en acier de la tribune de l'Université technique de Xuzhou, Chine
| Nombre de nœuds | 326 |
| Nombre de lignes | 476 |
| Nombre de barres | 476 |
| Nombre de surfaces | 10 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 7 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 45,769 t |
| Dimensions (métrique) | 42,000 x 14,160 x 21,588 m |
| Dimensions (impériales) | 137.8 x 46.46 x 70.83 feet |
