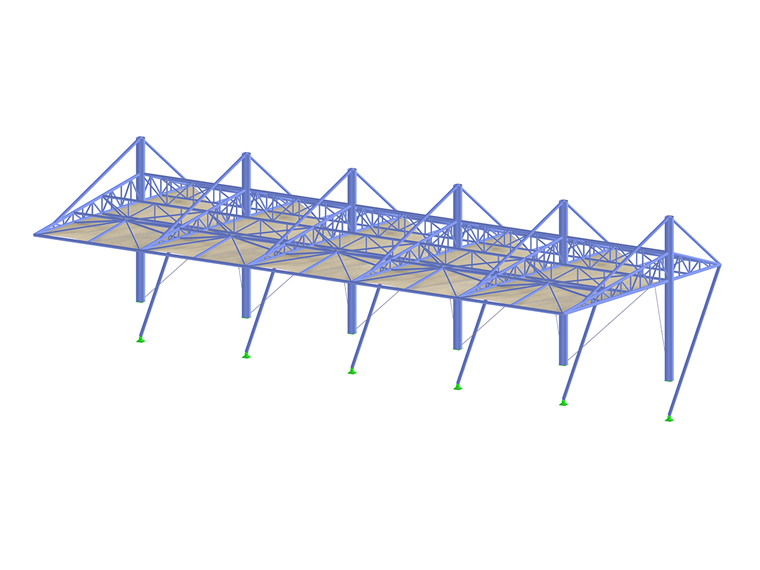

Les membranes sont supportées par des treillis triangulaires. Des diagonales horizontales supplémentaires assurent la stabilité latérale requise. La stabilité de la structure n’est pas qu’apparente.
Structure
Afin de renforcer la stabilité de la structure, le client de Dlubal Software Jiangsu Jingong Space Structure Co., Ltd. a ajouté des treillis supplémentaires entre les différents poteaux. Ce projet client nous montre qu'il est simple de créer des structures qui concilient stabilité et élégance.

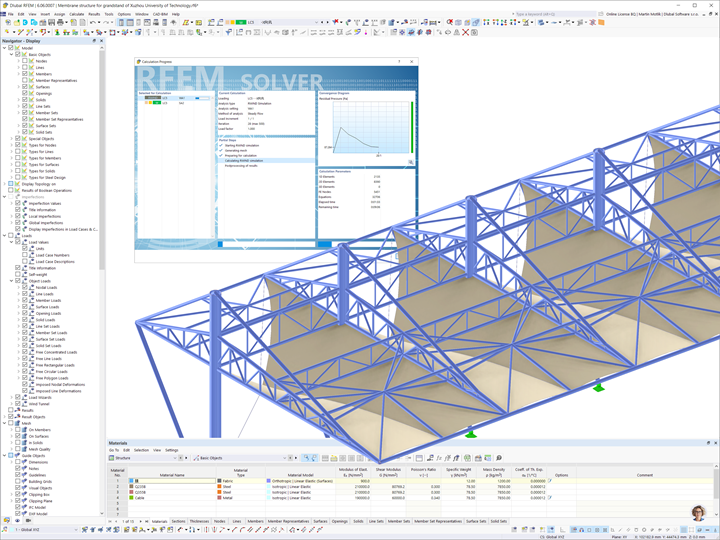

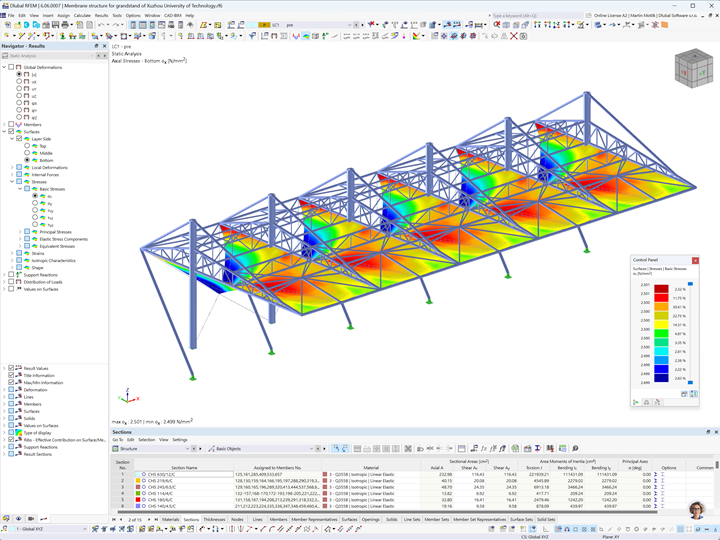

La structure a été calculée selon les normes chinoises à l'aide des modules complémentaires Recherche de forme et Vérification de l'acier pour RFEM 6. Le module complémentaire Analyse contrainte-déformation de RFEM 6 a permis d’analyser en détail le matériau de membrane orthotrope dans le cadre de la vérification de la membrane. Il a été vérifié que les contraintes respectaient les valeurs limites des normes chinoises.

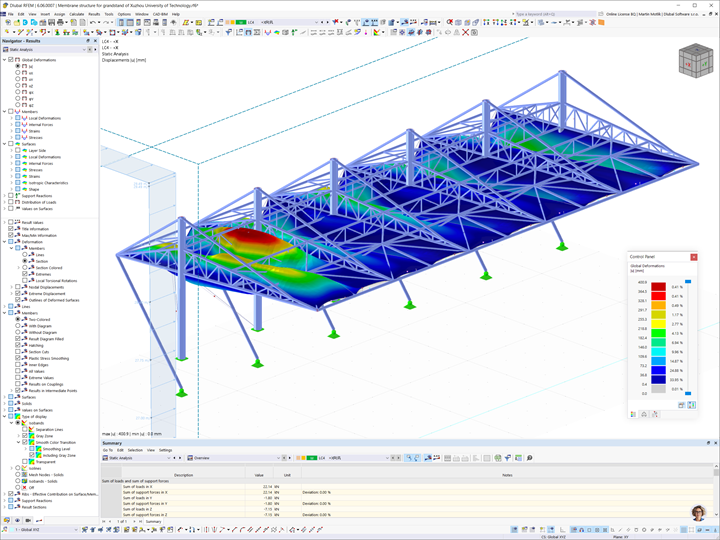

RWIND est un autre logiciel Dlubal utilisé. Une soufflerie numérique a permis de déterminer correctement les effets des charges de vent.
Une structure très intéressante qui nous rappelle la polyvalence des logiciels développés par Dlubal Software !
| Position | Université technique de Xuzhou Xuzhou, Chine |
| Maître d'ouvrage | Université d'ingénierie de Xuzhou |
| Ingénierie des structures | Jiangsu Jingong Space Structure Co., Ltd. |
