- Znajdowanie kształtów:
- konstrukcje membranowe i kablowe obciążone rozciąganiem
- obciążone ściskaniem konstrukcje powłokowe i belkowe
- konstrukcje poddawane obciążeniom mieszanym rozciąganym i ściskającym
- Uwzględnienie przestrzeni między powierzchniami, wypełnionych gazem
- Interakcja z konstrukcją wsporczą (projektowanie podkonstrukcji zgodnie z różnymi normami)
- Powierzchnie jako 2D i pręty jako element 1D
- Definicja różnych warunków sprężenia dla powierzchni (membrany i powłoki)
- Definicja sił lub geometrycznych wymagań dla prętów (kable i belki)
- Uwzględnienie poszczególnych obciążeń (ciężar własny, parcie wewnętrzne etc.) w procesie znajdowania kształtu
- Tymczasowe podparcie zdefiniowane dla procesu znajdowania kształtu
- Automatyczne wstępne znajdowanie kształtu powierzchni membranowych (więcej informacji...)
- Definicja materiału izotropowego lub ortotropowego dla analizy statyczno-wytrzymałościowej
- Opcjonalna definicja wolnych obciążeń wielokątnych
- Transformacja elementów po procesie znalezienia kształtu w elementy powierzchniowe NURBS
- Możliwość złożonego znajdowania kształtu poprzez integrację wstępnego znajdowania kształtu
- Graficzna ocena nowej formy przy użyciu kolorowych współrzędnych i wykresów nachylenia
- Kompletna dokumentacja obliczeń z danymi zdefiniowanymi przez użytkownika
- Możliwość eksportu siatki ES do pliku DXF lub Excel
RF-FORM-FINDING | Funkcje
![Konstrukcja z porowatej tkaniny wiatrochronnej w RFEM i RWIND](/pl/webimage/036418/3433707/1002.jpg?mw=512&hash=61f0c6c01178418ff58a7634ab1f489e04e01422)
W tym artykule pokazano, jak wymiarować osłony przeciwwiatrowe przy użyciu programów RFEM i RWIND.
![Wygeneruj sieć łańcuchową](/pl/webimage/009135/2417181/01-en-png.png?mw=512&hash=e5b08a40fd9a5a16825be6182b3138f78627561e)
![Przecięcie pół kuli](/pl/webimage/009386/466747/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Aktivierte Darstellungsoption: Topologie auf der Formfindungsform](/pl/webimage/006807/1584417/ff-png.png?mw=512&hash=3598d8d347ad08423cf21dc589c008063335d34d)
Po aktywowaniu opcji 'Topologia na formie form-finding' w Nawigatorze projektu - Wyświetlanie, model jest optymalizowany w oparciu o geometrię form-finding. Na przykład obciążenia są wyświetlane w odniesieniu do odkształconego układu.
![Poduszka z folii - model materiałowy izotropowo plastyczny 2D/3D](/pl/webimage/006832/497212/Form-finding_de.png?mw=512&hash=78051e4822ef57bc2068122c169039849806ee35)
W programie RFEM istnieje możliwość łączenia powierzchni o typach sztywności "Membrana" i "Membrana ortotropowa" z modelami materiałowymi "Izotropowy nieliniowy sprężysty 2D/3D" i "Izotropowy plastyczny 2D/3D" (moduł dodatkowy RF-MAT NL erforderlich).
Ta funkcja umożliwia symulację nieliniowych odkształceń np. folii ETFE.

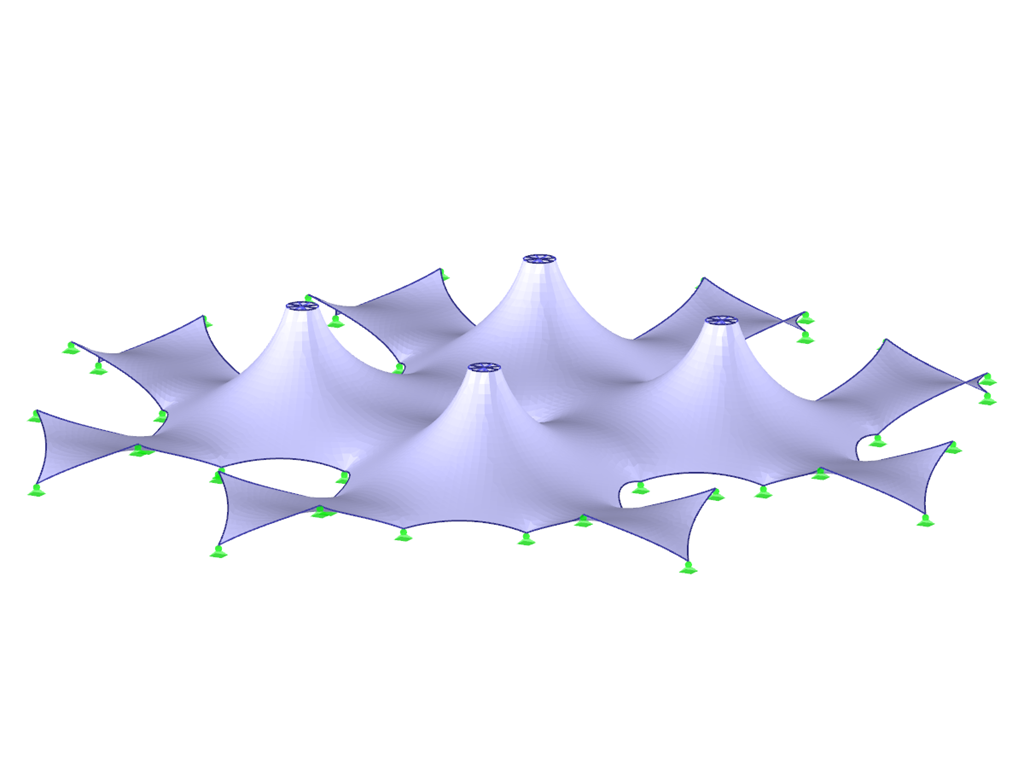

![Moduł dodatkowy RFEM RF-FORM-FINDING | Znajdowanie kształtu konstrukcji membranowych i kablowych](/pl/webimage/002861/3064920/121_Zeltgruppe_(1).png?mw=512&hash=029740dfa799337fbd84aed6cbf18113b717f8fb)
- Znajdowanie kształtów:
- konstrukcje membranowe i kablowe obciążone rozciąganiem
- obciążone ściskaniem konstrukcje powłokowe i belkowe
- konstrukcje poddawane obciążeniom mieszanym rozciąganym i ściskającym
- Uwzględnienie przestrzeni między powierzchniami, wypełnionych gazem
- Interakcja z konstrukcją wsporczą (projektowanie podkonstrukcji zgodnie z różnymi normami)
- Powierzchnie jako 2D i pręty jako element 1D
- Definicja różnych warunków sprężenia dla powierzchni (membrany i powłoki)
- Definicja sił lub geometrycznych wymagań dla prętów (kable i belki)
- Uwzględnienie poszczególnych obciążeń (ciężar własny, parcie wewnętrzne etc.) w procesie znajdowania kształtu
- Tymczasowe podparcie zdefiniowane dla procesu znajdowania kształtu
- Automatyczne wstępne znajdowanie kształtu powierzchni membranowych (więcej informacji...)
- Definicja materiału izotropowego lub ortotropowego dla analizy statyczno-wytrzymałościowej
- Opcjonalna definicja wolnych obciążeń wielokątnych
- Transformacja elementów po procesie znalezienia kształtu w elementy powierzchniowe NURBS
- Możliwość złożonego znajdowania kształtu poprzez integrację wstępnego znajdowania kształtu
- Graficzna ocena nowej formy przy użyciu kolorowych współrzędnych i wykresów nachylenia
- Kompletna dokumentacja obliczeń z danymi zdefiniowanymi przez użytkownika
- Możliwość eksportu siatki ES do pliku DXF lub Excel
![Odkształcenie siatki ES po znalezieniu kształtu](/pl/webimage/006933/1587687/000343-en-png.png?mw=512&hash=01f03ecab20a07588c05d46679f6527c0a18e39d)
Wynikiem procesu znajdowania kształtu jest nowy kształt i odpowiednie siły wewnętrzne. W przypadku RF-FORM-FINDING można wyświetlić zwykłe wyniki, takie jak odkształcenia, siły, naprężenia itp.
Sprężony kształt jest dostępny jako stan początkowy dla wszystkich pozostałych przypadków obciążeń i kombinacji obciążeń w analizie statyczno-wytrzymałościowej.
Dla większego komfortu podczas definiowania przypadków obciążeń można skorzystać z transformacji NURBS (Parametry obliczeń/Form-Finding). Funkcja ta przesuwa oryginalne powierzchnie i kable na miejsce po form-finding.
Za pomocą punktów rastra powierzchni lub węzłów definicji powierzchni NURBS można umiejscowić wolne obciążenia na wybranych częściach konstrukcji.
