- Formfindung von:
- zugbelasteten Membran- und Seilkonstruktionen
- druckbelasteten Schalen und Stabtragwerken
- druck- und zugbelasteten Konstruktionen
- Berücksichtigung von Gasvolumen zwischen Flächen
- Interaktion mit der Tragkonstruktion (Bemessung der Unterkonstruktion nach zahlreichen Normen)
- Flächen als 2D- und Stäbe als 1D-Element
- Definition von verschiedenen Vorspannungsbedingungen für Flächen (Membranen und Schalen)
- Definition von Kräften oder geometrischen Anforderungen für Stäbe (Seile und Balkenstäbe)
- Berücksichtigung sämtlicher Lasten (Eigengewicht, Innendruck, etc.) bei der Formfindung
- Temporäre Lagerdefinitionen für den Formfindungsprozess
- Automatische vorläufige Formfindung von Membranflächen (weitere Informationen...)
- Definition von isotropem oder orthotropem Material für die statische Berechnung
- Optionale Definition von freien Polygonlasten
- Transformation der gefundenen Form in NURBS-Flächenelemente
- Möglichkeit der kombinierten Formfindung über die Integration der vorläufigen Formfindung
- Grafische Auswertung der neuen Form über farbige Koordinaten- und Neigungsplots
- Volle Dokumentation der Berechnung mit benutzerdefinierten adaptiven Auswertungsbildern
- Exportmöglichkeit des FE-Netzes als dxf- oder Excel-Datei
RF-FORMFINDUNG | Leistungsmerkmale
![Poröse textile Konstruktion als Windschutz in RFEM & RWIND](/de/webimage/036418/3440904/MicrosoftTeams-image_(4).png?mw=512&hash=5b2501fba22d5f99af87ea7d1a63dc6fb4158794)
In diesem Beitrag wird gezeigt, wie Windschutzkonstruktionen mit RFEM und RWIND statisch bemessen werden können.
![Kettenlinie generieren](/de/webimage/009135/485191/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Zuschnitt einer halben Kugel](/de/webimage/009386/466747/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Aktivierte Darstellungsoption: Topologie auf der Formfindungsform](/de/webimage/006807/800037/FF.png?mw=512&hash=694c02498b1fdd29eba91f14f64f2a4baec4573d)
Durch die aktivierte Option 'Topologie auf der Formfindungsform' im Projekt-Navigator - Zeigen erfolgt eine optimierte Modelldarstellung auf Basis der Formfindungsgeometrie. Dabei werden bspw. die Lasten auf das verformte System bezogen angezeigt.
![Folienkissen mit Materialmodell Isotrop plastisch 2D/3D](/de/webimage/006832/497212/Form-finding_de.png?mw=512&hash=78051e4822ef57bc2068122c169039849806ee35)
In RFEM besteht die Option zur Kopplung von Flächen mit dem Steifigkeitstypen „Membran“ und „Membran-Orthotrop“ mit den Materialmodellen „Isotrop nichtlinear elastisch 2D/3D“ und „Isotrop plastisch 2D/3D“ (Zusatzmodul RF-MAT NL erforderlich).
Diese Funktionalität erlaubt die Simulation des nichtlinearen Dehnungsverhaltens von z. B. ETFE-Folien.

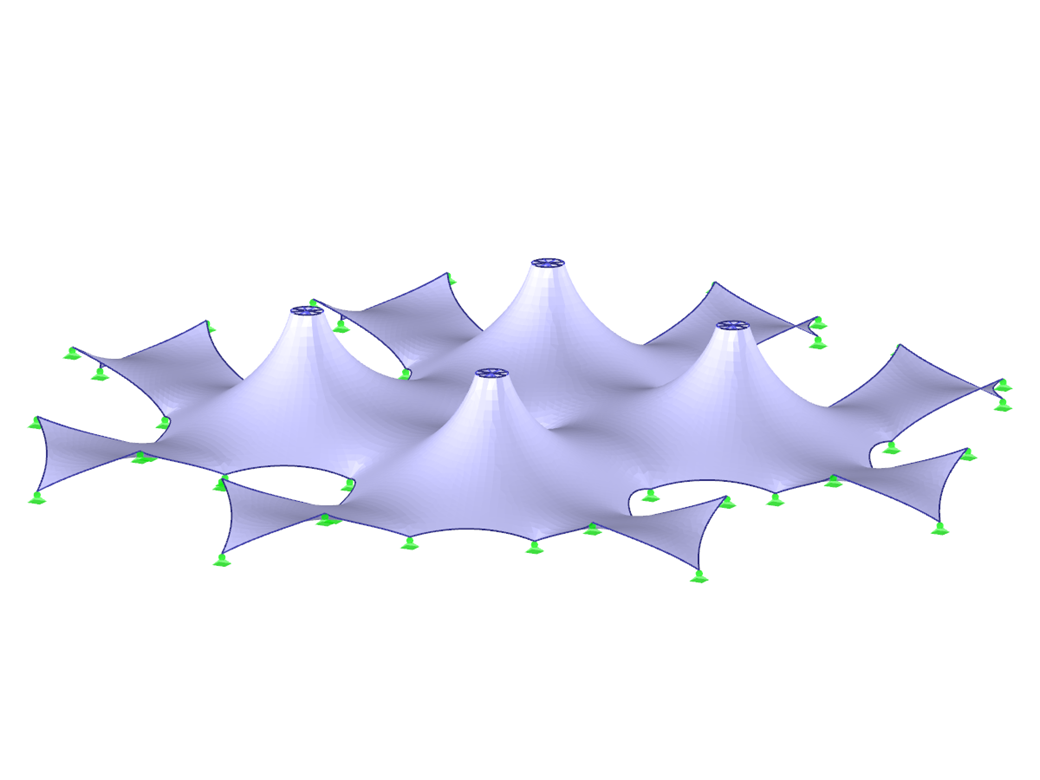

![RFEM-Zusatzmodul RF-FORMFINDUNG | Formfindung von Membran- und Seilkonstruktionen](/de/webimage/002861/3064920/121_Zeltgruppe_(1).png?mw=512&hash=029740dfa799337fbd84aed6cbf18113b717f8fb)
- Formfindung von:
- zugbelasteten Membran- und Seilkonstruktionen
- druckbelasteten Schalen und Stabtragwerken
- druck- und zugbelasteten Konstruktionen
- Berücksichtigung von Gasvolumen zwischen Flächen
- Interaktion mit der Tragkonstruktion (Bemessung der Unterkonstruktion nach zahlreichen Normen)
- Flächen als 2D- und Stäbe als 1D-Element
- Definition von verschiedenen Vorspannungsbedingungen für Flächen (Membranen und Schalen)
- Definition von Kräften oder geometrischen Anforderungen für Stäbe (Seile und Balkenstäbe)
- Berücksichtigung sämtlicher Lasten (Eigengewicht, Innendruck, etc.) bei der Formfindung
- Temporäre Lagerdefinitionen für den Formfindungsprozess
- Automatische vorläufige Formfindung von Membranflächen (weitere Informationen...)
- Definition von isotropem oder orthotropem Material für die statische Berechnung
- Optionale Definition von freien Polygonlasten
- Transformation der gefundenen Form in NURBS-Flächenelemente
- Möglichkeit der kombinierten Formfindung über die Integration der vorläufigen Formfindung
- Grafische Auswertung der neuen Form über farbige Koordinaten- und Neigungsplots
- Volle Dokumentation der Berechnung mit benutzerdefinierten adaptiven Auswertungsbildern
- Exportmöglichkeit des FE-Netzes als dxf- oder Excel-Datei
![Verformtes FE-Netz nach Formfindung](/de/webimage/006933/471696/000343-de-jpg.png?mw=512&hash=44e053b1a71ca07a436f695d79b9150cbef7600b)
Die Ergebnisse des Formfindungsprozesses sind eine neue Form und dazugehörige innere Kräfte. Übliche Ergebnisse wie Verformungen, Kräfte, Spannungen etc. können im RF‑FORMFINDUNGS-Fall angezeigt werden.
Diese vorgespannte Form ist als Anfangszustand für alle anderen Lastfälle und Lastkombinationen bei der statischen Berechnung verfügbar.
Zur Erleichterung der Definition von Lastfällen kann die NURBS-Transformation verwendet werden (Berechnungsparameter/Formfindung). Dieses Leistungsmerkmal verschiebt die ursprünglichen Flächen und Seile in die Position nach der Formfindung.
Wenn die Rasterpunkte der Flächen oder die Definitionsknoten der NURBS-Flächen verwendet werden, können freie Lasten an ausgewählten Teilen der Struktur liegen.
