Réponse:

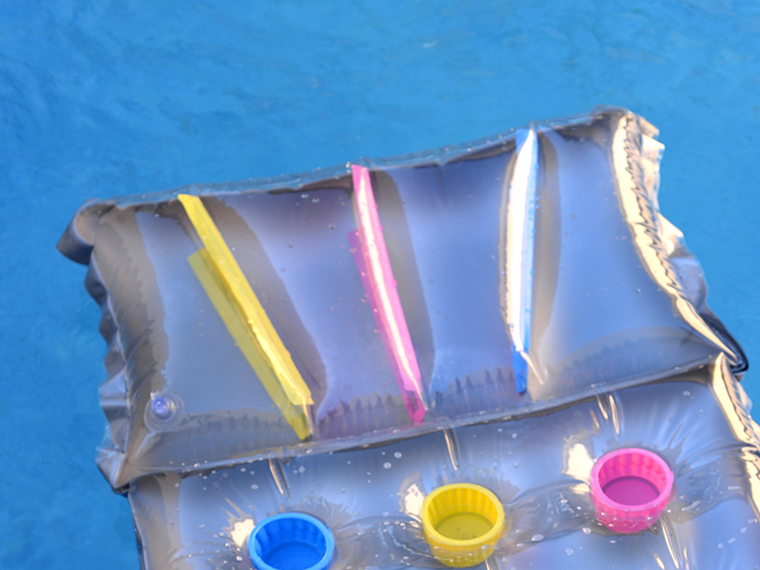

Un objet gonflable est généralement constitué d'un sac en aluminium rempli d'air avec des éléments de raidissement internes et externes. La forme du sac en aluminium sous pression dépend :- Pression appliquée ou volume d'air introduit dans le sac en aluminium
- Répartition des contraintes de la membrane dans la membrane en aluminium
- Positionnement local et calcul des éléments de raidissement
Un tel modèle peut être modélisé dans RFEM à l'aide du module additionnel RF-FORM-FINDING et simulé pour certaines situations de charge. Pour ce faire, procédez comme suit :
- Ouvrez RFEM et activez le module additionnel RF-FORM-FINDING.
- Définissez les propriétés de matériau pour la feuille d'aluminium enveloppante et l'air contenu dans le sac.
- Utilisez des éléments de membrane pour modéliser la géométrie du sac en aluminium, y compris les raidisseurs, en s'approchant de la géométrie cible souhaitée.
- Définissez les contraintes de membrane de formage pour le processus de recherche de forme sur le corps de la membrane.
- Définissez un volume de gaz avec la description de l'atmosphère dans le sac en aluminium.
- Définissez la pression interne du sac en aluminium pour le processus de recherche de forme à l'aide de la charge de pression de gaz dans un cas de charge avec la catégorie « Recherche de forme ».
- Appliquez un support réaliste sur le corps du sac en aluminium.

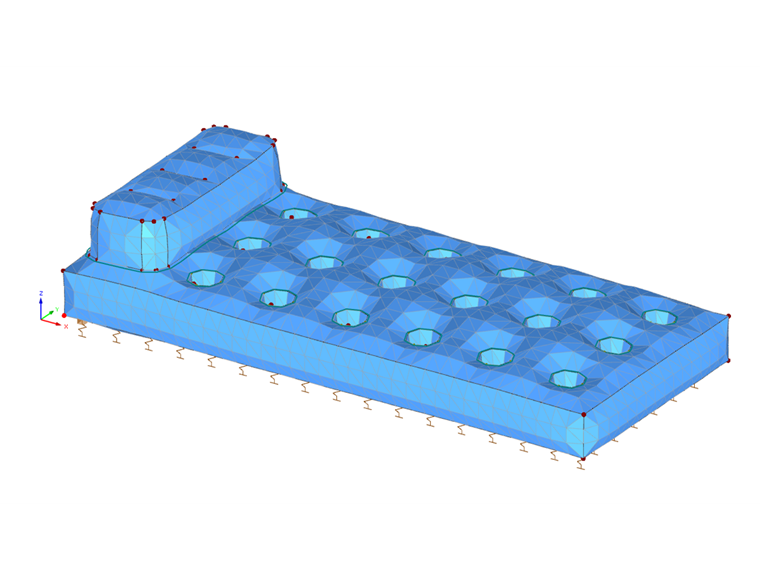

- Lancez le calcul du processus RF-FORM-FINDING pour obtenir la géométrie cible souhaitée.

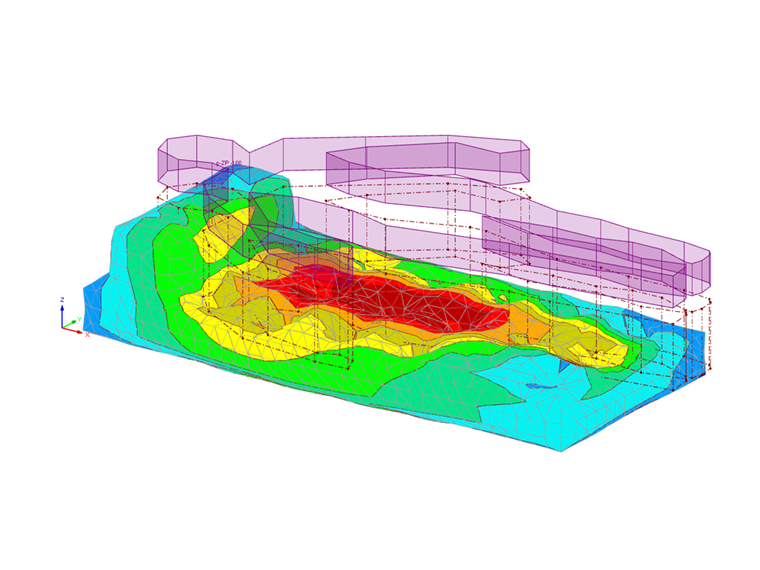

La situation de charge peut ensuite être simulée dans un cas de charge ultérieur. Pour ce faire, procédez comme suit :
- Définissez un cas de charge et sélectionnez la catégorie de cas de charge correspondante.
- Décrivez la charge à analyser à l'aide du catalogue de charges disponible.
- Lancez le calcul du cas de charge pour obtenir les résultats en fonction de la géométrie visée précédemment déterminée.
