Resposta:

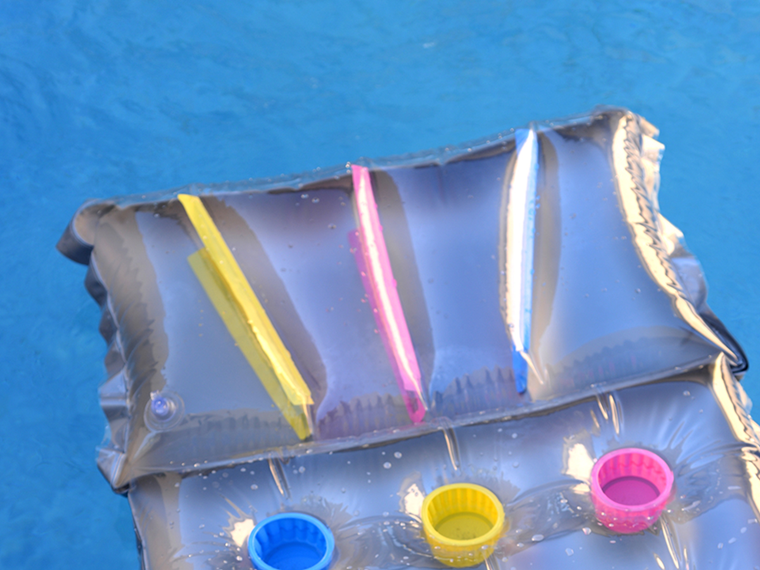

Um objeto insuflável geralmente consiste numa bolsa de folha cheia de ar com elementos de reforço internos e externos. A forma da bolsa de folha pressurizada depende do seguinte:
Pressão aplicada ou volume de ar introduzido na bolsa de folha.
Distribuição de tensões na membrana da folha.
Posicionamento no local e dimensionamento dos elementos de reforço.

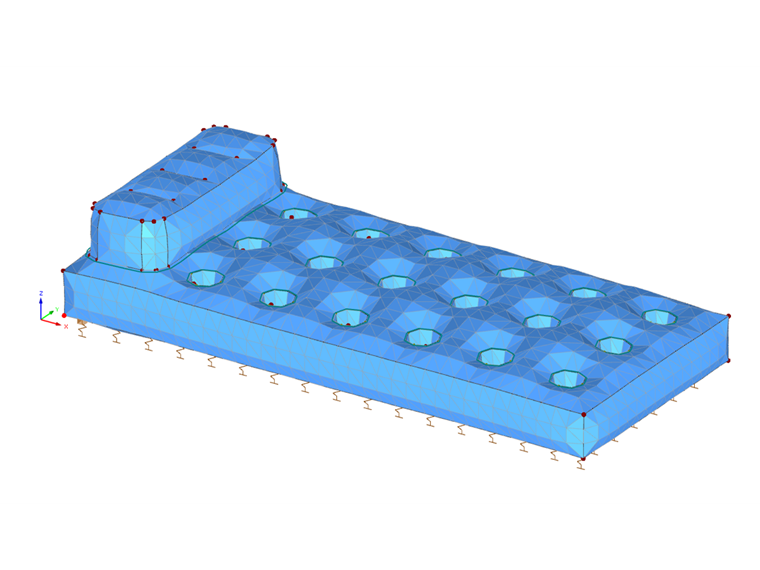

Este modelo pode ser modelado no RFEM com o módulo adicional RF-FORM-FINDING e simulado para determinadas situações de carga. Para o fazer, proceda da seguinte forma:
- Abra o RFEM com o módulo adicional RF-FORM-FINDING ativado.
- Defina as propriedades do material para o material de folha envolvente e o meio de ar fechado.
- Utilize elementos de membrana para modelar a geometria da bolsa de folha, incluindo os reforços, aproximando-a da geometria final pretendida.
- Defina as tensões de formação da membrana para o processo de form-finding no corpo da folha.
- Defina um sólido de gás com a descrição da atmosfera na bolsa de folha.
- Defina a pressão interna da bolsa de folha para o processo de form-finding utilizando a carga de pressão do gás num caso de carga com a categoria "Form-Finding".
- Aplique um apoio realista ao corpo da bolsa de folha.
- Inicie o cálculo do processo RF-FORM-FINDING para obter a geometria de destino pretendida.

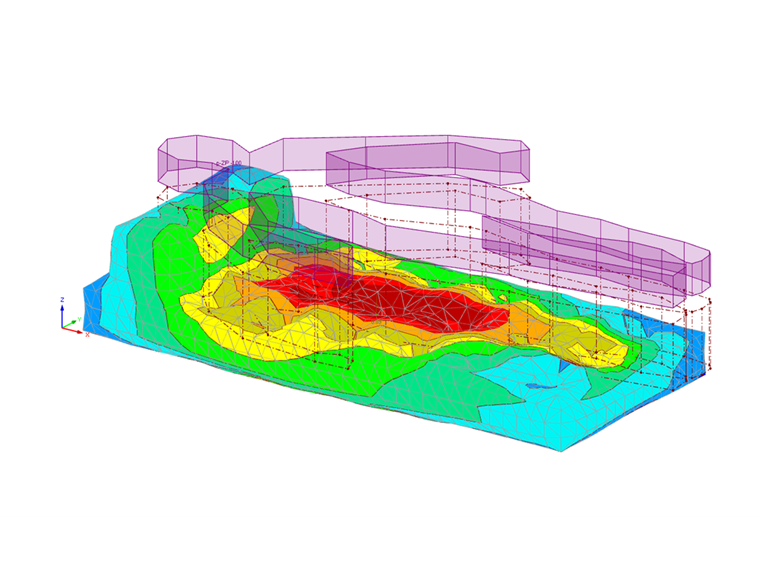

A situação de carga pode então ser simulada num caso de carga subsequente. Para o fazer, proceda da seguinte forma:
- Defina um caso de carga e selecione a categoria de caso de carga correspondente.
- Descreva a carga a ser analisada através do catálogo de cargas disponível.
- Inicie o cálculo do caso de carga para obter os resultados com base na geometria de destino determinada anteriormente.
