Cobertura de membrana do anfiteatro

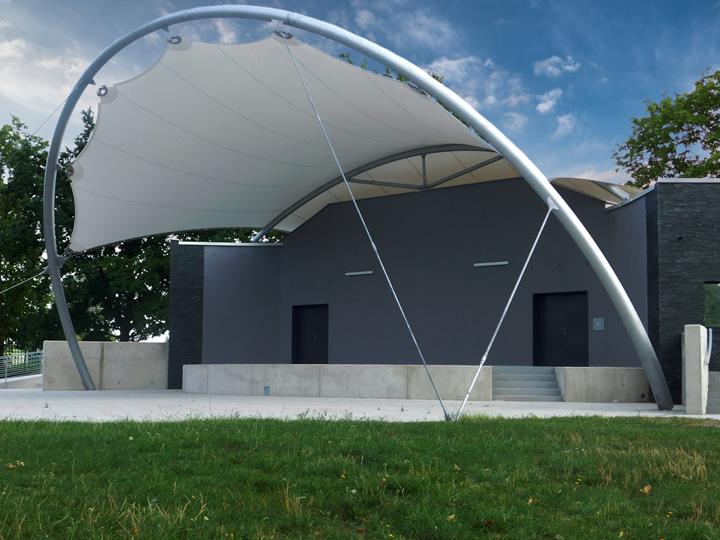

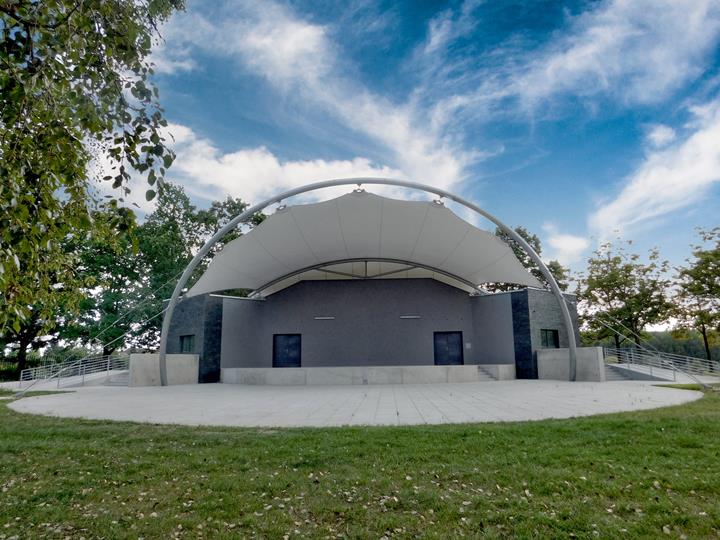

A nova cobertura do anfiteatro próximo da reserva de água Benedikt em Most é um projeto inovador que tem como objetivo principal proteger contra as intempéries e, ao mesmo tempo, melhorar o ambiente para espetadores e artistas. Esta estrutura de membrana combina a estética com a funcionalidade e foi inaugurada em junho de 2023.

Estrutura

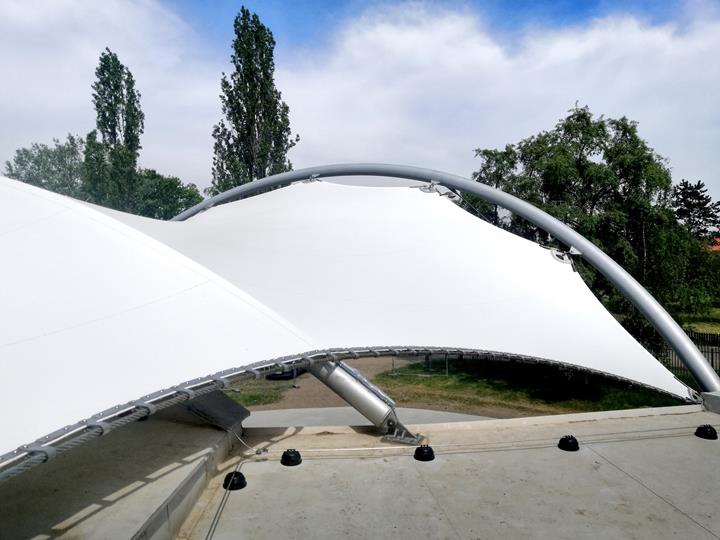

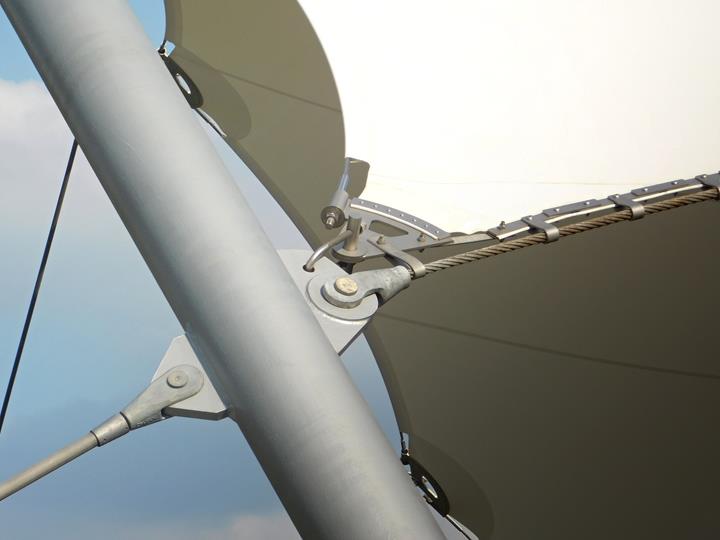

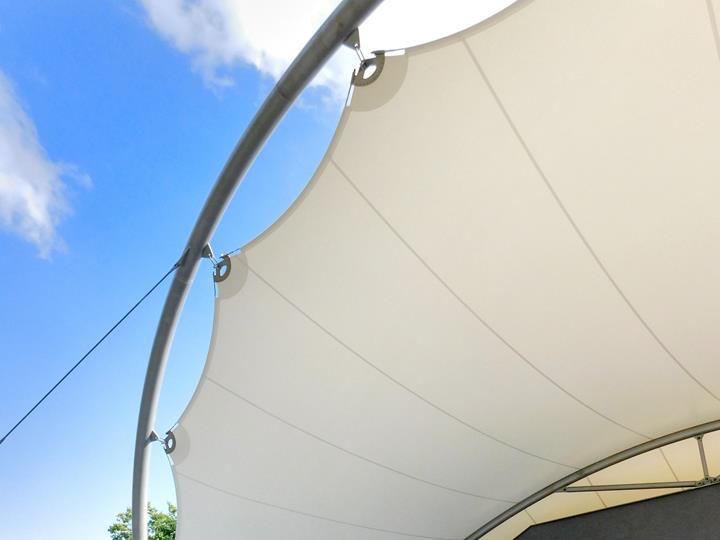

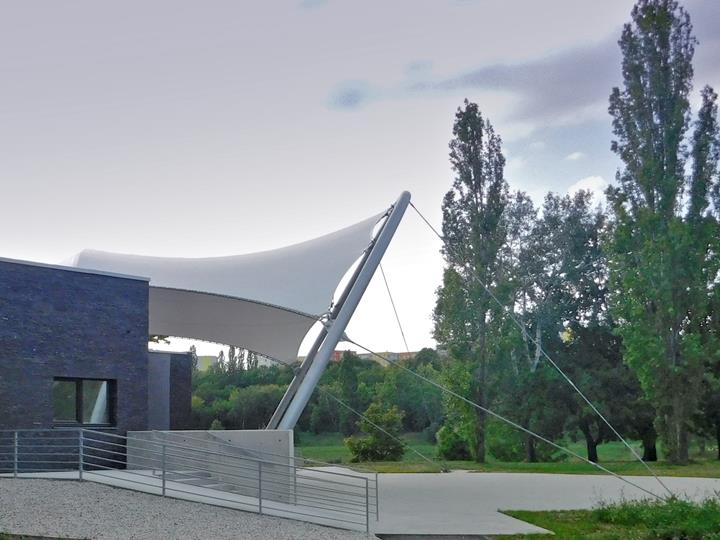

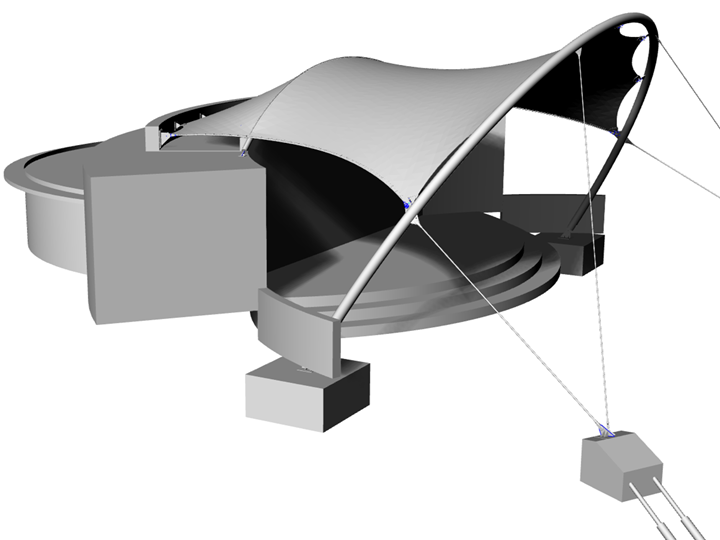

A estrutura completa da cobertura, com as dimensões de 20 m x 16 m, utiliza cabos de perímetro guiados por um túnel para manter a forma correta da membrana. Sem necessitar das estruturas de apoio tradicionais, as estruturas de membrana são leves, fortes e duráveis. A estrutura de apoio é constituída por dois arcos – o primeiro tem uma largura de 22 metros e uma altura de 9,5 metros e o segundo arco tem uma largura de 15,5 metros e uma altura de 2,5 metros.

Cálculo estrutural

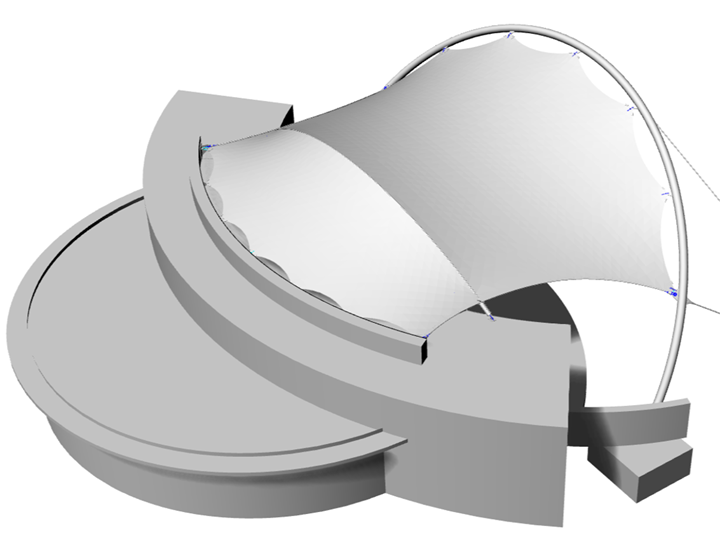

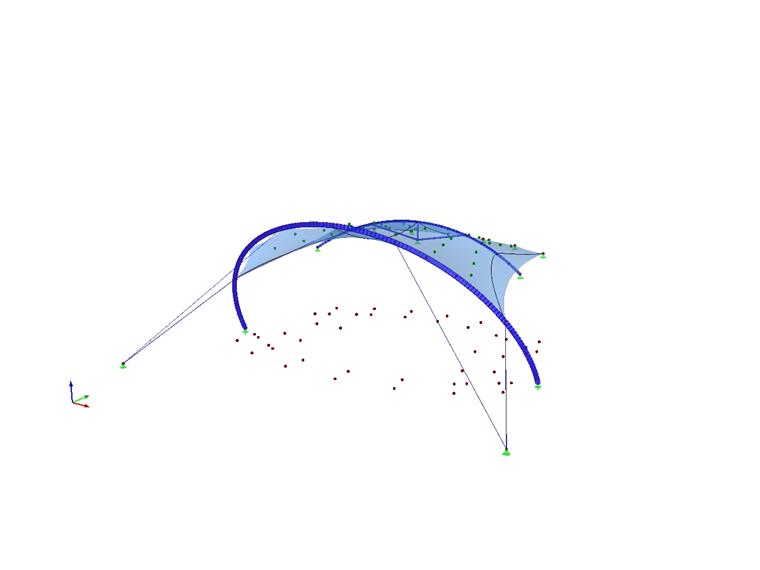

Os cálculos estruturais foram realizados no programa RFEM 5 com o módulo adicional RF-FORM-FINDING da Dlubal. Os cabos foram modelados como barras de cabos e os cálculos foram realizados de acordo com a análise de grandes deformações. O modelo de cálculo foi dividido em duas partes – a primeira parte incluiu uma cobertura de membrana sem a estrutura de aço, a segunda parte cobriu a modelação da estrutura de aço com uma carga de membrana aplicada.

Carga de vento

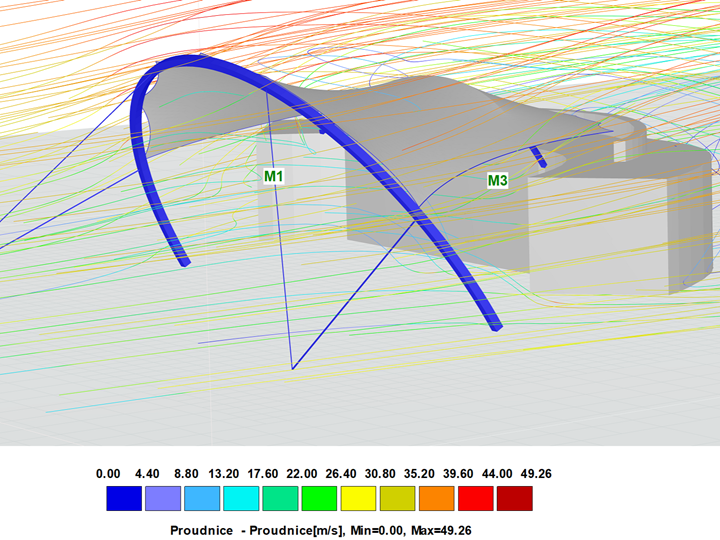

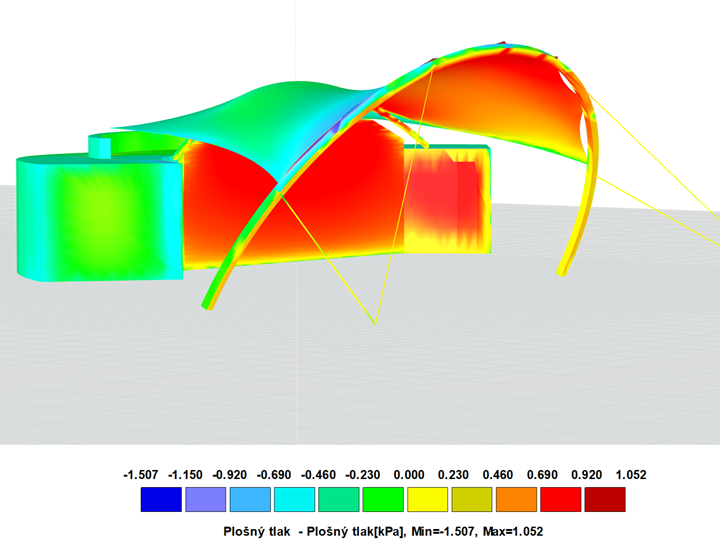

Numa primeira fase, o cálculo das cargas foi efetuado de acordo com o método padrão, conforme a norma ČSN EN 1991‑1‑4. Esta abordagem, que utiliza a forma de cobertura fechada a barlavento, demonstrou os valores extremos dos esforços internos. Em resposta, foi adotada uma abordagem mais sofisticada na segunda fase, utilizando o programa RWIND 2. O software permite simulações CFD do fluxo de vento sobre a estrutura, resultando na redução significativa dos esforços internos e na economia de custos no dimensionamento da secção.

Geralmente, pode-se afirmar que as normas para o cálculo de cargas de vento fornecem procedimentos padronizados, contudo, abordagens mais sofisticadas, tais como simulações de túnel de vento, podem fornecer uma análise mais precisa e detalhada do efeito do vento sobre a estrutura. A comparação das duas abordagens permitiu uma redução significativa no custo da estrutura de aço, o que confirma o sucesso da inovadora cobertura de membrana do anfiteatro em Most.
