- A estrutura portante da carga em torno da cobertura de membrana.
- Os elementos de contorno da membrana constituídos por elementos de cabo com configurações de form-finding correspondentes.
- A membrana entre os elementos de contorno com configurações de form-finding correspondentes.
- As condições de fronteira do apoio para a transferência de cargas.
- Um caso de carga com a categoria de ação "Form-finding" para descrever as cargas de form-finding além do pré-esforço.
Pergunta

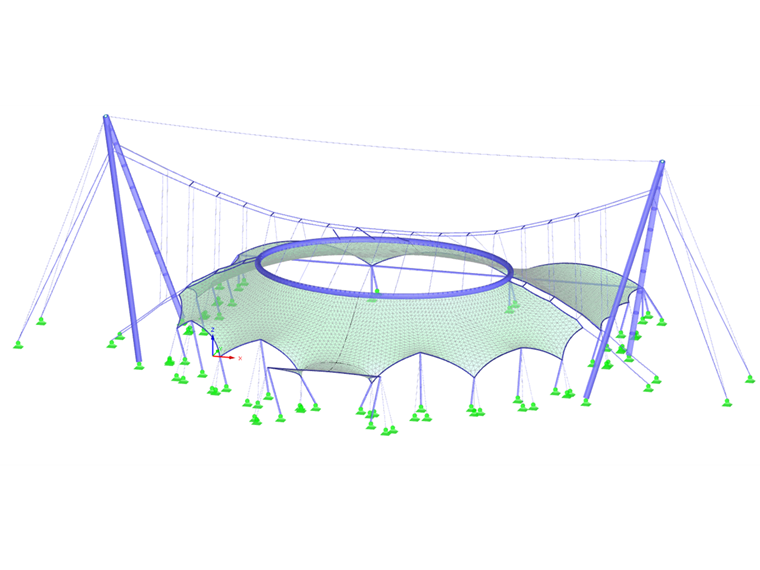

Como é que efetuo a modelação de uma estrutura de cobertura de membrana suspensa e linearmente apoiada?
![Formas básicas de estruturas de membrana [1]](/pt/webimage/009595/2419507/01-png.png?mw=512&hash=fe42d914122820fe3c92f9595d4d91afce8a2c07)
![Gerar catenária](/pt/webimage/009135/2417181/01-en-png.png?mw=512&hash=e5b08a40fd9a5a16825be6182b3138f78627561e)
![Cortando metade de uma esfera](/pt/webimage/009386/466747/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Dados gerais](/pt/webimage/009780/467741/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Aktivierte Darstellungsoption: Topologie auf der Formfindungsform](/pt/webimage/006807/1584418/ff_en-png.png?mw=512&hash=affaee8ee1f0b7abbb6ab9281e3c11227ba60bbc)
Com a opção 'Topologia na forma do form-finding' no Navegador de projetos – Mostrar, a visualização do modelo é otimizada com base na geometria do form-finding. As cargas, por exemplo, são exibidas em relação ao sistema deformado.
![Almofada de folhas com modelo de material isotrópico plástico 2D/3D](/pt/webimage/006832/497212/Form-finding_de.png?mw=512&hash=78051e4822ef57bc2068122c169039849806ee35)
No RFEM, existe a opção para acoplar superfícies com os tipos de rigidez "Membrana" e "Membrana-ortotrópico" com os modelos de material "Isotrópico não linear elástico 2D/3D" e "Isotrópico plástico 2D/3D" (módulo adicional RF-MAT NL erforderlich).
Esta função permite a simulação de um comportamento de deformação não linear de, por exemplo, folhas ETFE.
![Função 002666 | Tipo de carga Formação de poças](/pt/webimage/043928/3609971/43928.png?mw=512&hash=a23958c2b4b6d28b10dc15b053d00a53b2f20036)
Com o tipo de carga Formação de poças, pode considerar a ação da chuva em superfícies com múltiplas curvaturas tendo em consideração os deslocamentos de acordo com a análise de grandes deformações.
Este processo numérico de chuva analisa a geometria da superfície atribuída e determina quais os componentes da chuva que escoam e quais são os que se acumulam em poças (bolsas de água) na superfície. O tamanho da poça resulta numa carga vertical correspondente para a análise estrutural.
Por exemplo, esta função pode ser utilizada para a análise de geometrias de coberturas de membrana aproximadamente horizontais sujeitas a cargas de chuva.
Ir para o vídeo explicativo![Considerar estado inicial](/pt/webimage/023013/3133258/Consider_Initial_State.png?mw=512&hash=114555a41d6dca91bfa180e208bf9e4e8f566bed)
Em comparação com o módulo adicional RF-FORM-FINDING (RFEM 5), foram adicionadas as seguintes novas funções ao módulo Form-finding para o RFEM 6:
- Especificação de todas as condições de fronteira de carga da determinação da forma num caso de carga
- Armazenamento dos resultados de form-finding como estado inicial para posterior análise do modelo
- Atribuição automática do estado inicial de form-finding através de assistentes de combinação para todas as situações de carga de uma situação de dimensionamento
- Condições de fronteira de geometria da determinação da forma adicionais para barras (comprimento sem tensão, flecha vertical máxima, flecha vertical de ponto baixo)
- Condições de fronteira de carga da determinação da forma adicionais para barras (força máxima na barra, força mínima na barra, componentes de tração horizontal, tração na extremidade i, tração na extremidade j, tração mínima na extremidade i, tração mínima na extremidade j)
- Tipo de material "Tecido" e "Folha" na biblioteca de materiais
- Form-finding paralelos num modelo
- Simulação de estados de form-finding sequenciais em conexão com o módulo Análise das fases de construção (CSA)
