Instabilidade do modelo de estrutura de cabos

Um modelo de estrutura de cabos criado no RFEM 5.13 não pode ser calculado na versão atual do programa. O programa apresenta a mensagem "A matriz de rigidez é singular", apesar de poder ser calculado na versão original. Como é que posso corrigir isso?


Resposta:

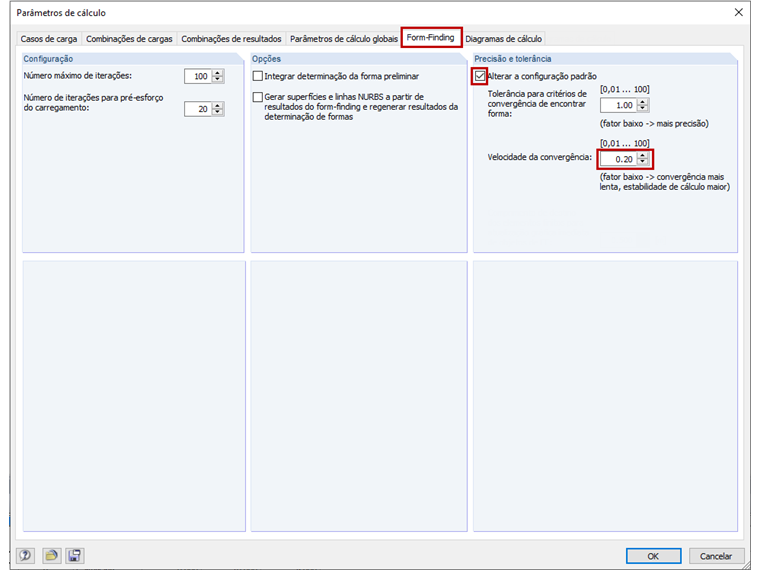

A instabilidade que aparece nas versões mais recentes do programa é causada por uma alteração na configuração da rigidez inicial que era necessário fazer. Isto pode ser corrigido nos parâmetros de cálculo, no separador Form-Finding. Se utilizar uma velocidade de cálculo do FF mais baixa, a rigidez inicial não será reduzida de forma tão radical e o cálculo será mais estável. Em alguns casos, o número de iterações do FF ainda necessita de ser aumentado.
