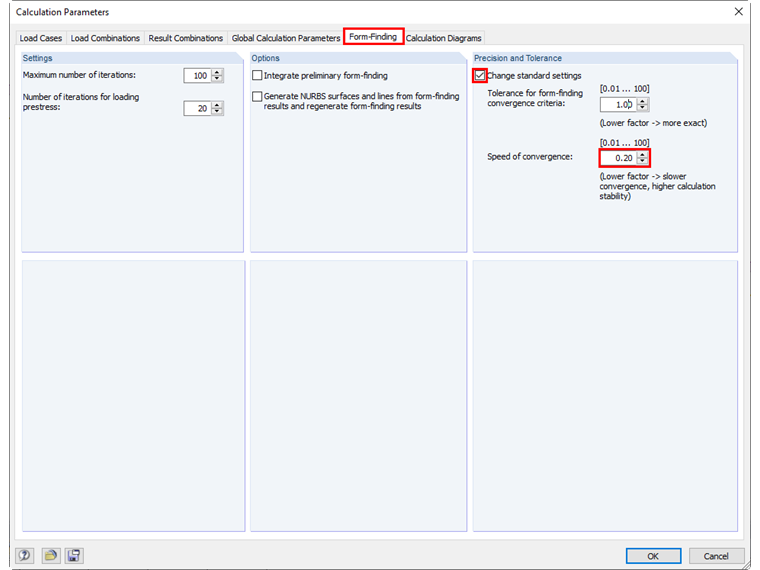

L'instabilité qui apparaît dans les nouvelles versions du logiciel est causée par une modification du paramètre de rigidité initiale que nous avons dû faire. Ce problème peut être corrigé dans les Paramètres de calcul, dans l'onglet Recherche de forme. Vous utilisez une vitesse de calcul FF plus faible, ce qui ne réduira pas la rigidité initiale de manière aussi importante et le calcul sera plus stable. Dans certains cas, le nombre d'itérations FF doit encore être augmenté.
Instabilité du modèle de la structure à câbles
Un modèle de structure à câbles créé dans RFEM 5.13 ne peut pas être calculé dans la version actuelle du logiciel. Le logiciel affiche le message « La matrice de rigidité est singulière », bien qu'elle ait pu être calculée dans la version d'origine. Comment résoudre ce problème ?
Ingénieurs Martinec s'occupe du service client et des licences étudiantes au bureau tchèque.





La bibliothèque de matériaux de RFEM comporte désormais les matériaux contreplaqués selon la norme américaine et canadienne ANSI/APA PRG 510 Plywood (USA/CAN).

Pour la vérification de la résistance au feu des surfaces en bois, vous pouvez afficher un diagramme de carbonisation en fonction de la durée d’exposition au feu.
Il est également possible d’imprimer ce diagramme de carbonisation dans le rapport d’impression.

Les panneaux OSB sont disponibles pour les États-Unis et le Canada dans RFEM. Les paramètres de matériau sont tirés du manuel « Panel Design Specification » (spécification pour la vérification de panneau).

Avec le type d’épaisseur « Ossature bois », vous pouvez rapidement générer des murs en ossature bois en 3D. Il suffit de définir la géométrie de la surface et les éléments de l’ossature bois sont générés automatiquement via une modélisation barre-surface, les raideurs du couturage sont également considérées. Le type d'épaisseur « Ossature bois » est défini à l’aide du module complémentaire Surfaces multicouches.
Le type « ossature bois » vous offre les avantages suivants :
- Possibilité d’un panneau de contreventement sur une ou deux faces
- Calcul automatique de la liaison semi-rigide entre le panneau et les barres
- Panneau cloué
- Panneau agrafé
- Raideur définie par l’utilisateur
- Représentation sous forme d'objet géométrique 3D complet (lisse haute, lisse basse, montants, panneau, fixations), y compris les excentrements
- Considération des ouvertures via des cellules de surface
- Vérification des éléments structuraux à l’aide du module complémentaire Vérification du bois
- Compatibilité avec d’autres matériaux (par exemple, une cloison sèche avec des profilés formés à froid et des plaques de fibres-gypse)
