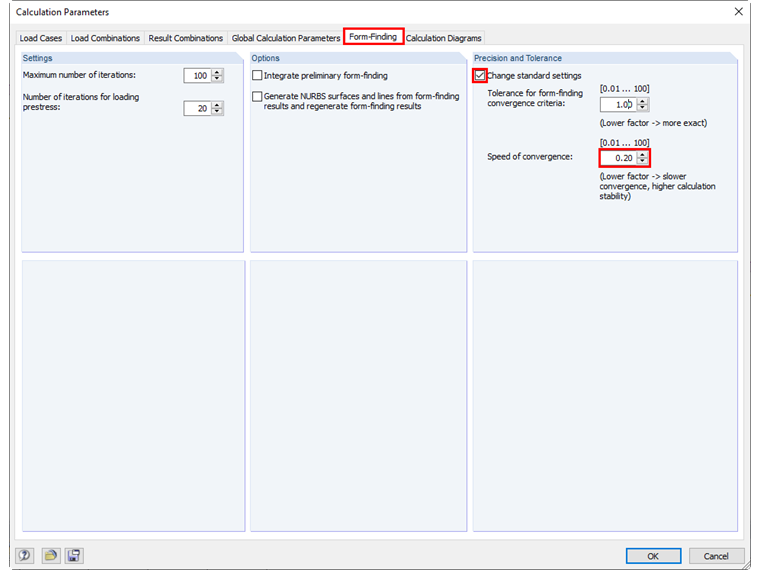

Niestateczność pojawiająca się w nowszych wersjach programu jest spowodowana zmianą, którą musieliśmy wprowadzić w ustawieniu sztywności początkowej. Lze to opravit v Parametrech výpočtu v záložce Form-finding. Použijete nižší rychlost FF výpočtu, která počáteční tuhost nesníží tak radikálně a výpočet bude stabilnější. V některých případech je ještě třeba zvýšit počet iterací FF.
