Odpowiedź:

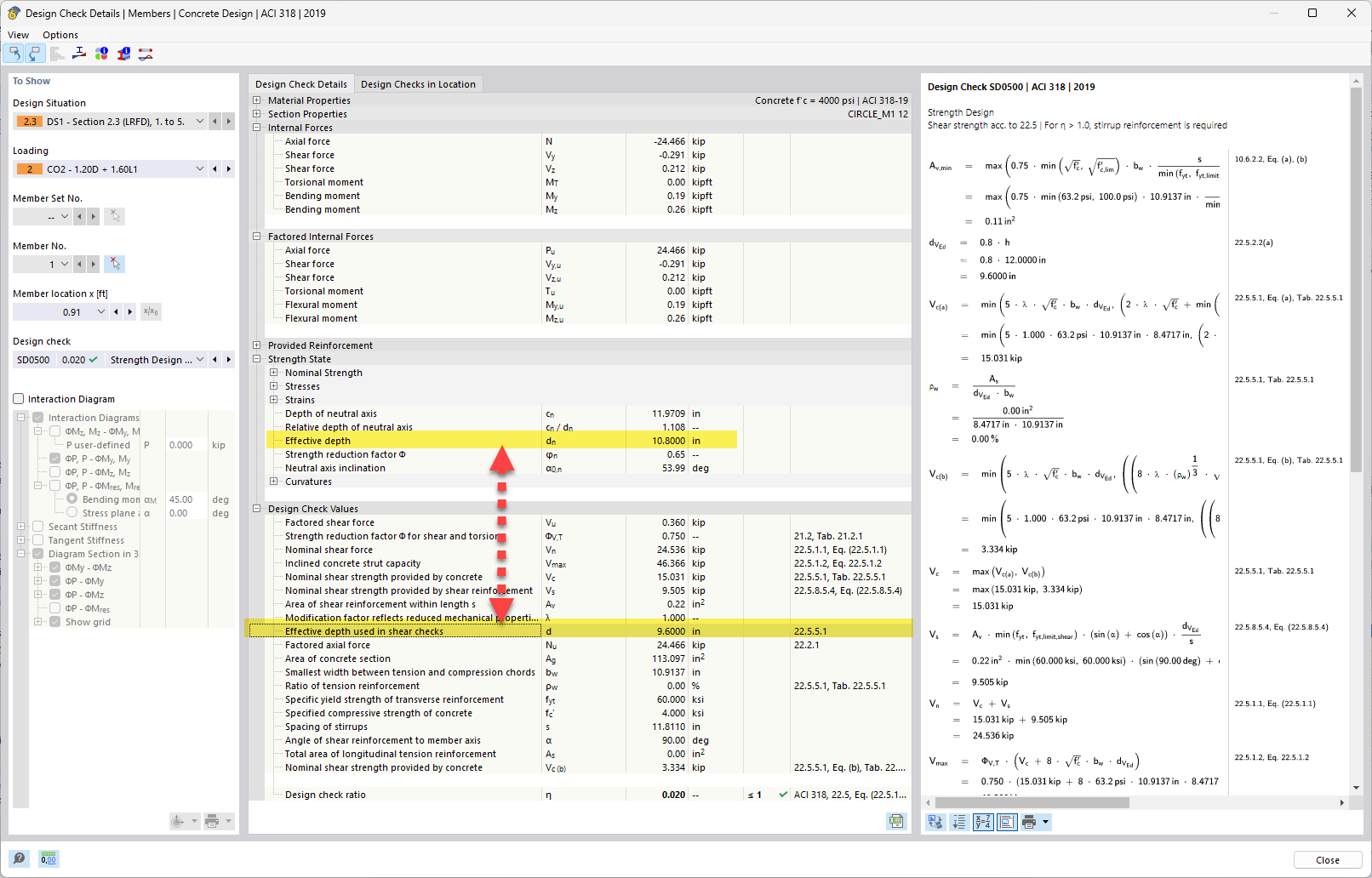

W przypadku zginania (ugięcia), efektywna głębokość "d" to odległość od najbardziej skompresowanego włókna (góra belki) do środka ciężkości zbrojenia rozciągającego. Zasadniczo chodzi o to, jak daleko pręty zbrojeniowe są od strefy ściskania – wpływa to na to, jaki moment przekrój może przenieść. W przypadku ścinania zwracamy uwagę, jak przekrój opiera się pękaniu ukośnemu i naprężeniom ścinającym, które przepływają wzdłuż przekroju. Wewnętrzne ramię dźwigni i kierunek ścieżek naprężeń niekoniecznie są takie same jak w przypadku zginania, szczególnie w elementach złożonych obciążeniowo lub geometrycznie (jak belki T lub płyty).

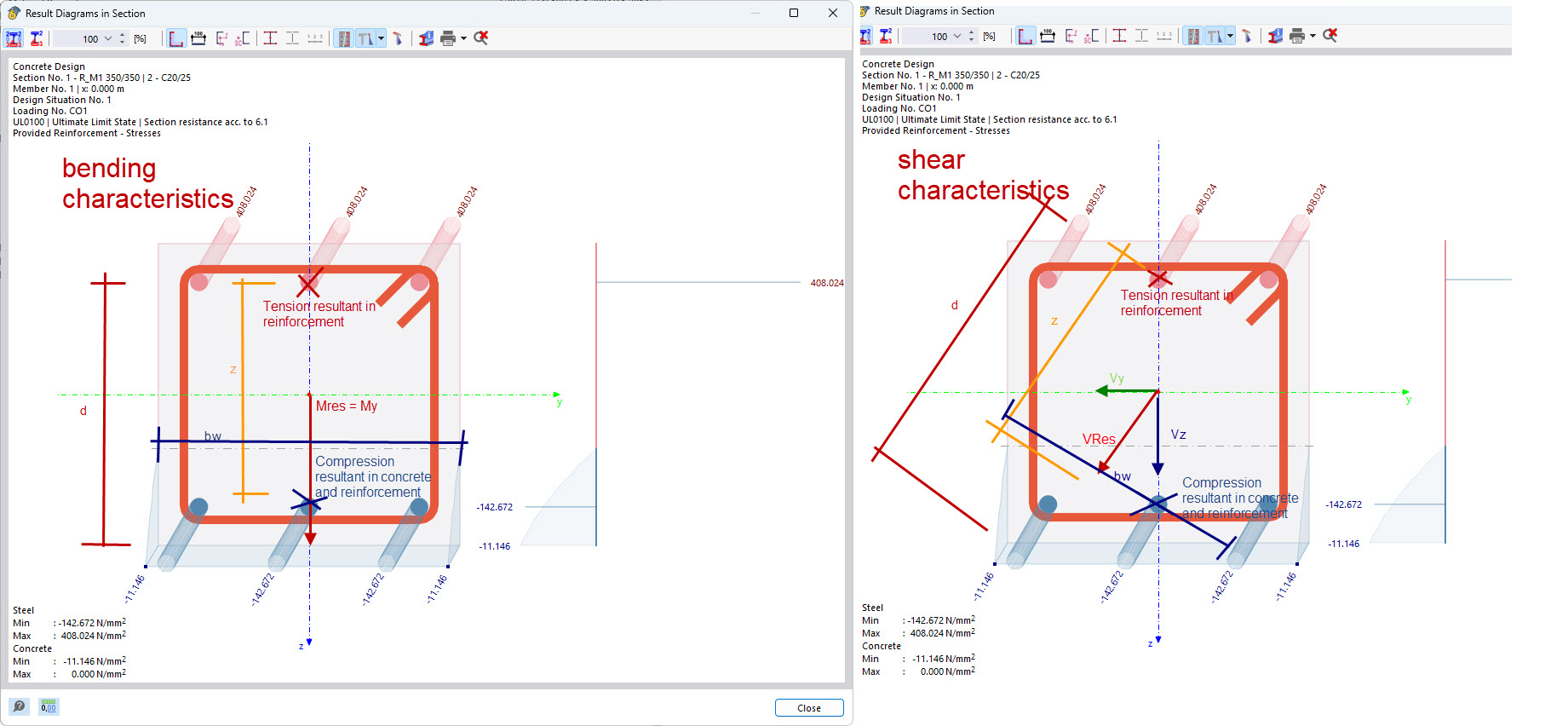

Gdy kierunek wypadkowego momentu i wypadkowej siły tnącej jest taki sam, nie ma różnicy między d, z, bw dla zginania i ścinania. Jednak kiedy wypadkowa siła tnąca jest w innym kierunku, musimy szukać d, z w tamtym kierunku (zamiast w kierunku prostopadłym do normalnej osi). Im większa zmiana kierunku ścinania względem kierunku zginania, tym większa różnica między d, z, bw. Możliwa różnica jest pokazana na załączonym obrazie. Tak więc, mimo że to ta sama belka, kierunek i natura wewnętrznych sił różni się, a geometria, która opiera się tym siłom, zmienia się odpowiednio.
