- Несущую конструкцию вокруг мембранной кровли
- Граничные элементы мембраны, состоящие из вантовых элементов с соответствующими настройками для поиска формы
- Мембрану между граничными элементами с соответствующими настройками для поиска формы
- Опорные граничные условия для передачи нагрузок
- Загружение с категорией воздействия «Поиск формы» для описания нагрузок поиска формы в дополнение к предварительному напряжению
Вопрос

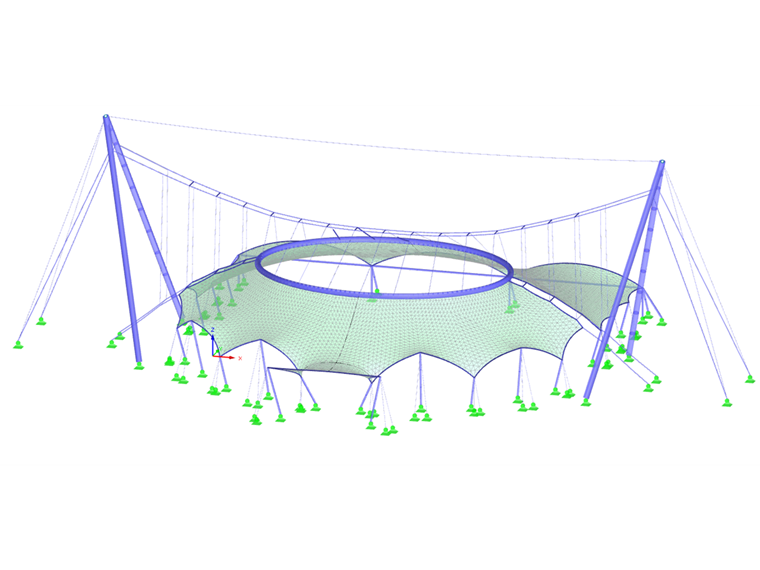

Как смоделировать подвесную мембранную конструкцию кровли с линейными опорами?
