Дополнительный модуль к RFEM 5
RF-CUTTING-PATTERN

Дополнительный модуль RF-CUTTING-PATTERN производит расчёт и выстраивает раскройные формы для мембранных конструкций. Граничные условия раскройных форм на криволинейной геометрии определяются с помощью граничных линий и независимых плоских или геодезических секущих линий. Процесс выравнивание выполняется в соответствии с теорией наименьшей энергии.

Для каждой раскройной формы можно применить компенсацию в направлениях основы и утка. Вы также можете задать конкретное значение компенсации для каждой граничной линии, а также нахлёсты для производственного процесса.

Раскройные формы для натяжных мембранных конструкций

Всего позиций: 4

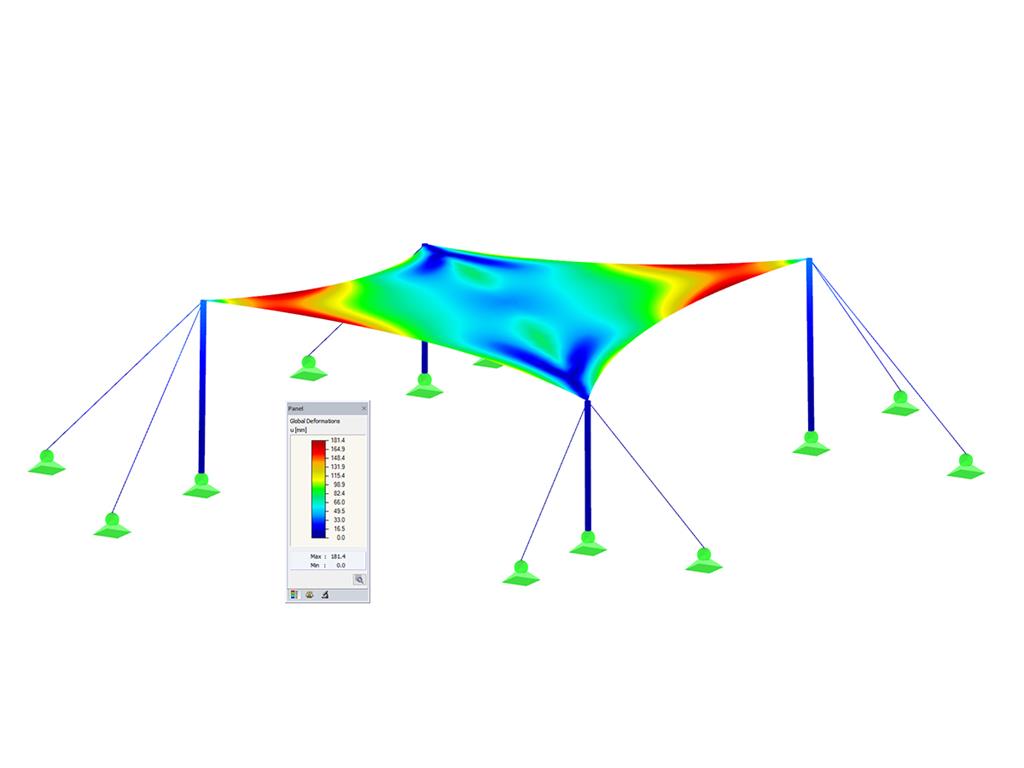

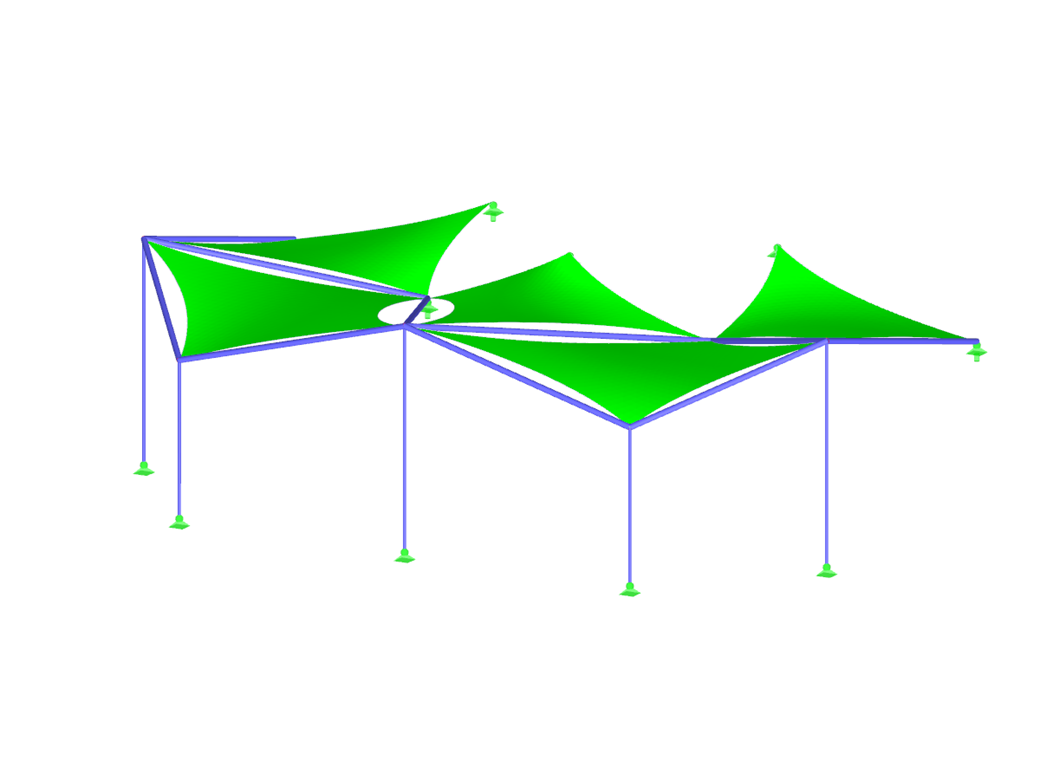

Дополнительный модуль RF-CUTTING-PATTERN | Определение раскройных форм для мембранных конструкций

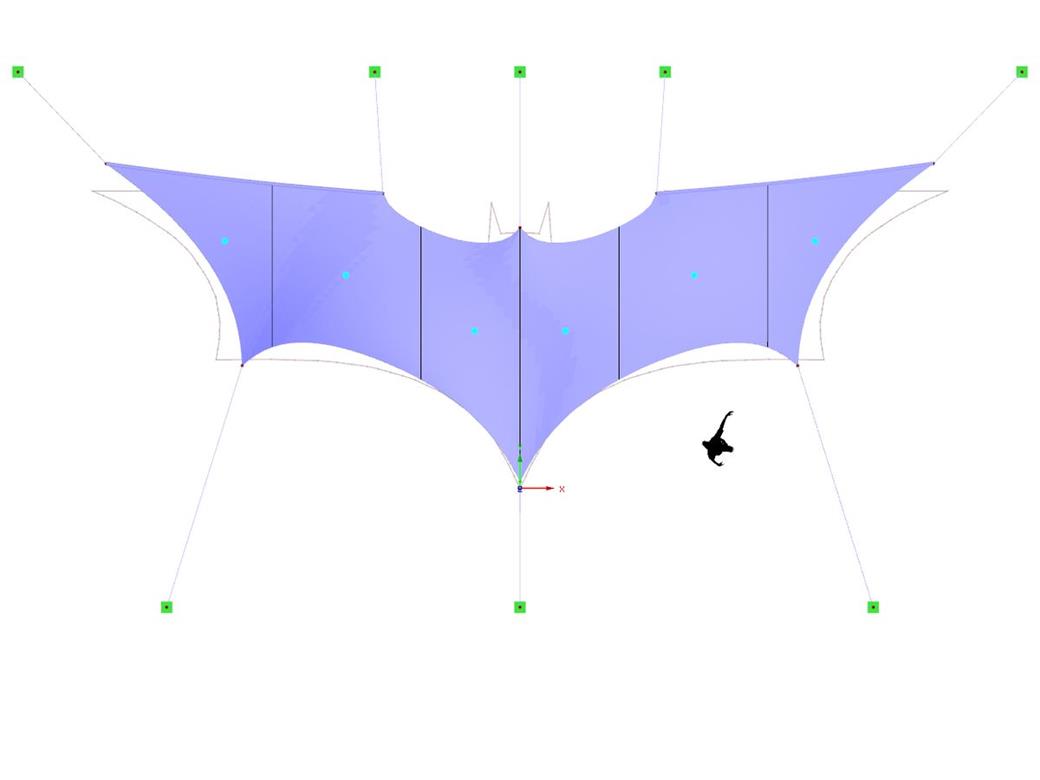

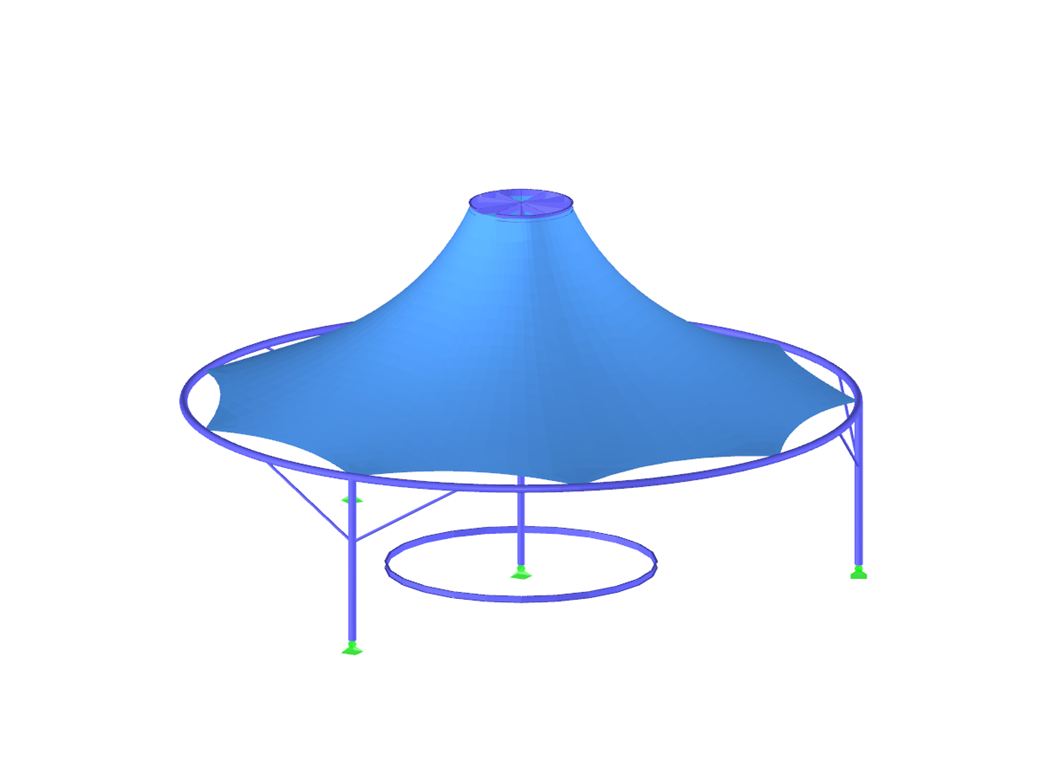

SVT 18 - Предварительный просмотр мембранной кровли

RF-CUTTING-PATTERN | Характеристики

Плоские и геодезические линии разреза
Выравнивание частей поверхности двойной кривизны натянутых мембран или пневматических подушек
Задание раскройных форм с помощью граничных линий, которые не должны быть соединены
Усовершенствованное выравнивание, основанное на теории наименьшей энергии
Сварные и граничные допуски
Равномерная или линейная компенсация в направлении основы и утка
Возможность различных компенсаций для граничных линий
Адаптивная организация данных (любые дополнительные изменения входных данных учитываются вплоть до конечного «сварного шва»)
Графическое изображение раскройных форм
Статистическая информация о каждой раскройной форме (ширина, длина, размер)
Возможность автоматического создания раскройных форм из ячеек

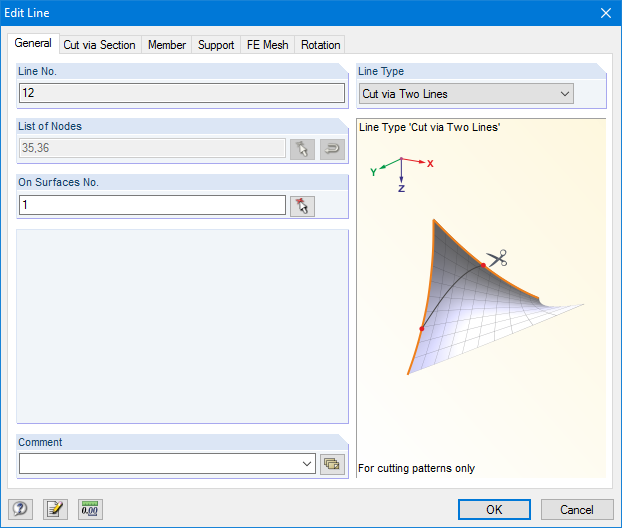

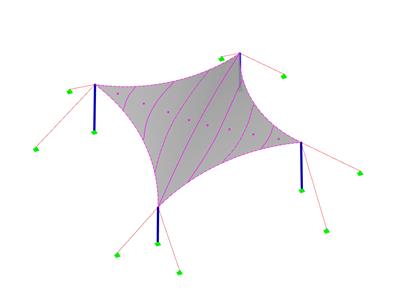

Zerlegung einer Membranfläche mit Hilfe des Linientyps "Schnitt mittels zwei Linien"

RF-CUTTING-PATTERN | Ввод данных

RF-CUTTING-PATTERN активируется путем выбора соответствующей опции в меню Настройки в Общих данных любой модели RFEM. После активации дополнительного модуля, новый объект «Раскройные формы» отображается в «Данных модели». Если распределение мембранной поверхности для раскроя в основной позиции слишком велико, вы можете разделить поверхность линиями раскроя (типы линий «Разрезать с помощью двух линий» или «Разрезать с помощью сечения») на соответствующие частичные полосы.

Затем можно с помощью объекта «Раскройная форма» определить индивидуальные входные данные для каждой раскройной формы. Здесь вы можете задать граничные линии, компенсации и допущения.

Последовательность действий:

Создание режущих линий
Создание шаблона путем выбора его граничных линий или использования полуавтоматического генератора
Свободный выбор ориентации по основе и утоку путем ввода угла
Применение значений компенсации
Дополнительное задание различных компенсаций для граничных линий
Различные допуски (швы, граничные линии)
Предварительное отображение раскройной формы в графическом окне на стороне, без запуска основного нелинейного расчета

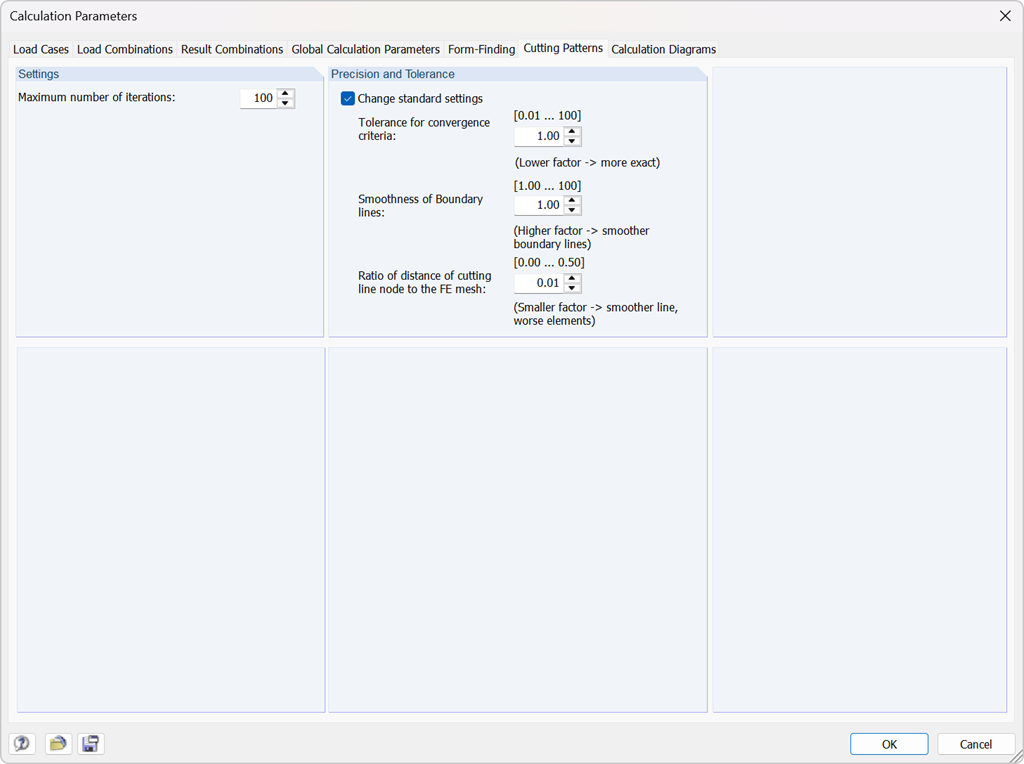

RF-CUTTING-PATTERN | Расчет

Нелинейный расчет перебирает реальную геометрию сетки плоских, изогнутых, простых или двойной кривизны компонентов поверхности из выбранной раскройной формы и выравнивает этот компонент поверхности с соблюдением минимизации энергии деформирования и при условии заданных свойств материала.

В упрощенном виде, данный метод пытается сжать геометрию сетки под давлением, предполагая контакт без трения, и найти состояние, в котором напряжения от сплющивания в компоненте находятся в равновесии на плоскости. Таким образом достигается минимальная энергия и оптимальная точность раскройной формы. Учитывается также компенсация основы и утка, а также компенсация граничных линий. Затем, заданные допуски на граничных линиях применяются к результирующей геометрии плоской поверхности.

Характеристики:

Минимизация энергии искажения в процессе выравнивания для очень точных раскройных форм
Применение практически для всех расположений сеток
Распознание заданий смежных раскройных форм для сохранения одинаковой длины
Применение сетки для главного расчета

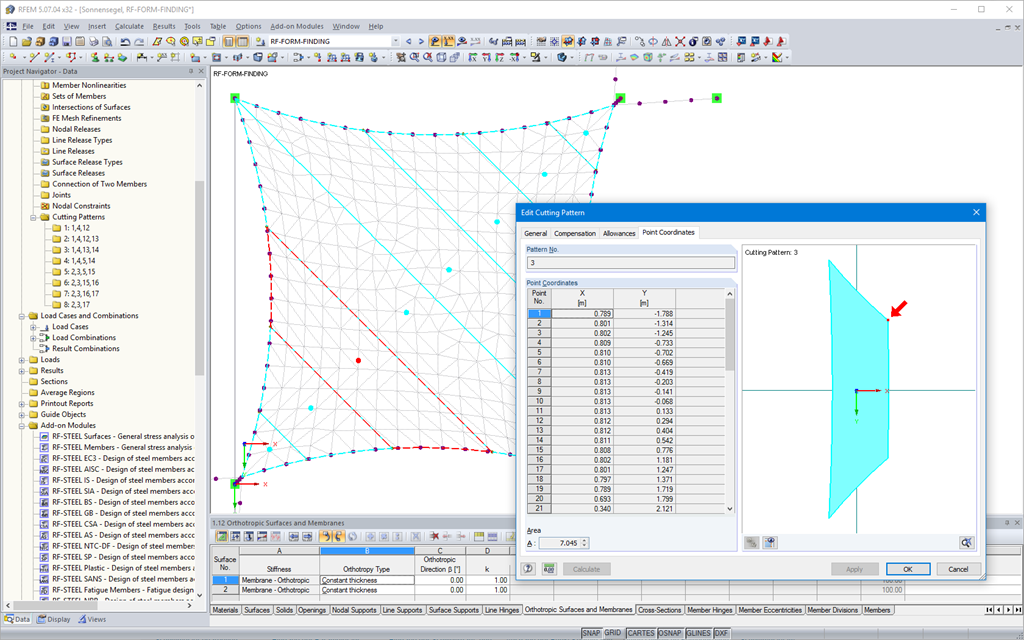

Darstellung der Schnittmuster im RFEM-Modell

RF-CUTTING-PATTERN | Результаты

После выполнения расчета в диалоговом окне раскройной формы появится вкладка «Координаты точки». В данной вкладке результат отображается в виде таблицы с координатами и поверхностью в графическом окне. Таблица координат представляет новые плоские координаты относительно центра тяжести раскройной формы для каждого узла сетки. Кроме того, раскройная форма с системой координат в центре тяжести представлена в графическом окне. При выборе ячейки таблицы, соответствующий узел изображается в графике со стрелкой. Кроме того, область раскройной формы отображается под таблицей узлов.

Кроме того, в программе RFEM в загружении RF-CUTTING-PATTERN отображаются стандартные результаты напряжений/деформаций для каждого шаблона.
Характеристики:

Результаты в таблице, включая информацию о раскройной форме
Интеллигентная таблица графиков
Результаты плоской геометрии в файле DXF
Отображение деформаций после выравнивания для оценки раскройных форм
Результаты деформаций после выравнивания для оценки шаблонов
