问题

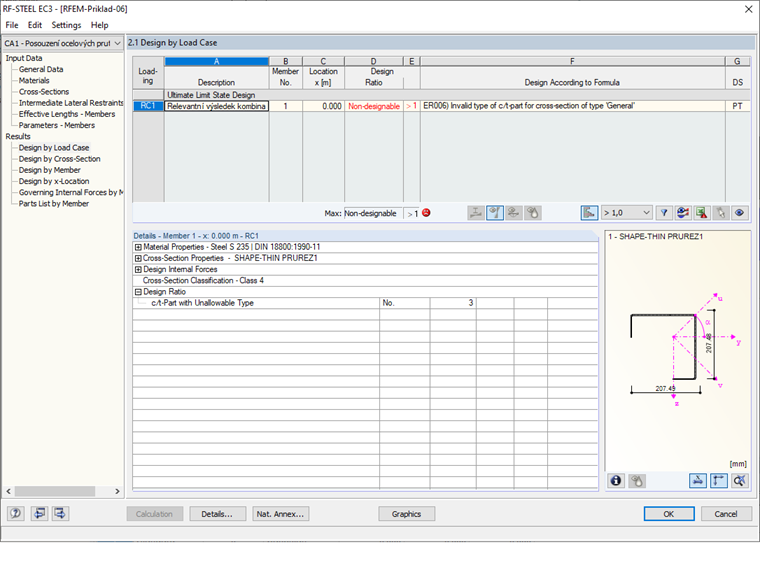

虽然我设计了一个附加模块RF-STEEL EC3在SHAPE-THIN程序中创建的截面,但是程序中显示错误信息“对于类型为基本类型的截面,错误信息为:ER006 c/t-part的类型无效”。 “ 怎么办?
回复:

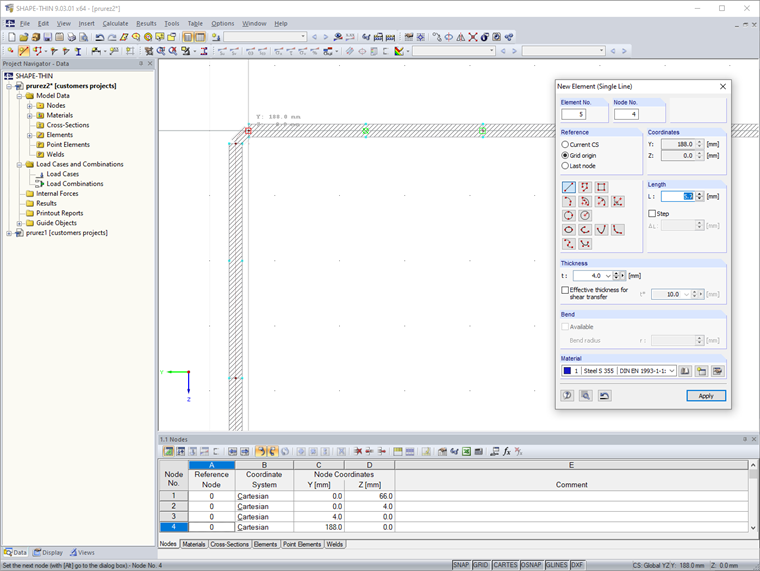

在SHAPE-THIN独立程序中无法对在截面中输入的圆形元素的c/t字段进行计算。 如果您替换了该截面中的所有弧形部分,然后计算截面,保存并再次导入到RFEM中,则可以开始设计了。
