Question

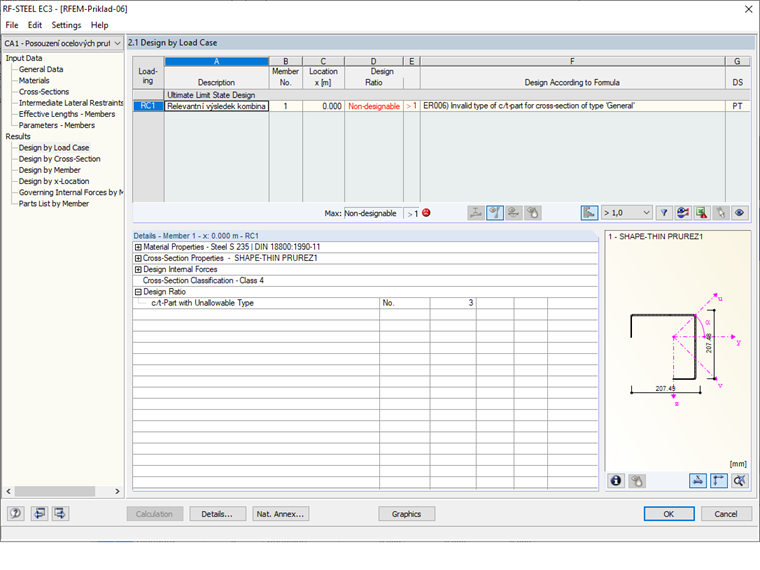

J'ai calculé une section créée dans le programme SHAPE-THIN à l'aide du module additionnel de vérification, mais le message d'erreur « ER006 Type de partie c/t non valide pour une section de type Général » s'affiche dans le programme. Que faire ?
Réponse:

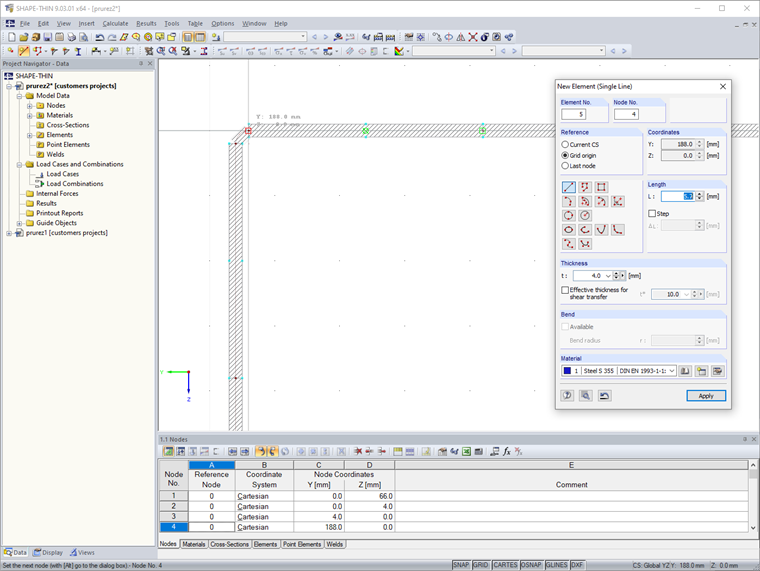

Dans le programme autonome SHAPE-THIN, il n'est pas possible de calculer le champ c/t pour les éléments arrondis de la section. Si vous remplacez toutes les parties courbes de cette section, calculez la section, sauvegardez-la et réimportez-la dans RFEM. La vérification est alors possible.
