按照欧洲规范 5 设计木结构间接连接
总数： 4
.png?mw=1024&hash=869e2a9310d429d5b0a1e634527d794ce9f1f8ec)

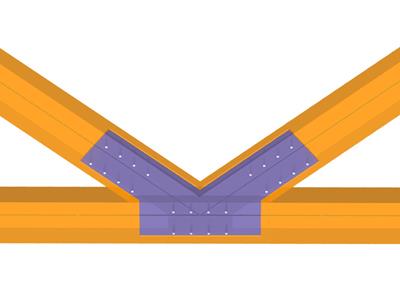

RF-/JOINTS Timber - Steel to Timber | 产品特性
- 计算铰接、刚性和半刚性节点连接
- 最大可以定义包含5个开口连接钢板
- 单个节点连接位置可以最大设置连接8个杆件
- 钢板厚度 5 mm – 40 mm
- 全部紧固件尺寸
- 自动检查紧固件最小间距
- 用户可以选择任意定义紧固件间距
- 定义非对称紧固件布置（例如任意多边形）
- 在附加模块和 RFEM/RSTAB 中图形可视化连接节点
- 全部需要的钢结构和木结构验算，包括截面属性
- 横向抗拉加固件验算按照 EN 1995-1-1
- 导出杆件的偏心距到RSTAB中，并可以在计算内力时考虑偏心距的影响
- 选择设置钢销的长度小于截面宽度（当使用塞板时）
- 节点尺寸的 DXF 导出
- 抗火设计按照规范 EN 1995-1-2
RF-/JOINTS Timber - Steel to Timber | 输入
首先，需要选择节点类型、设计规范以及钢板和钢销的材料。 对于按照EN 1995-1-1的设计，您可以选择施福瑞特的榫卯系统 FS-T。 程序会根据制造商的技术许可自动确定相应的材料。
连接的杆件是从 RFEM/RSTAB 模型中导入的， 附加模块会自动检查是否满足所有几何条件。 同时，用户也可以手动定义连接。
- 也可以导入从 RFEM/RSTAB 导入的荷载，或者手动定义节点时输入的荷载。 几何尺寸窗口中包括了钢板尺寸和紧固件布置。
RF-/JOINTS Timber - Steel to Timber | 设计

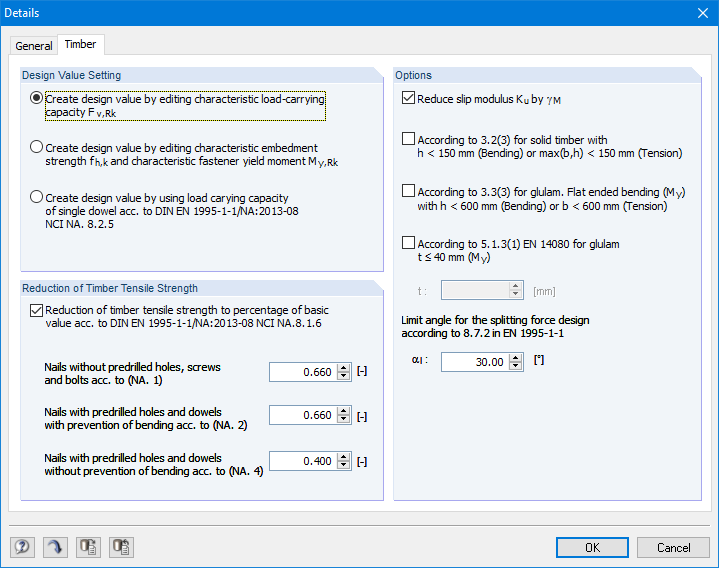

计算完成后，在附加模块 RF‑/JOINTS Timber - Steel to Timber 中会列出所有杆件的连接刚度等。 显示下列验算结果：
- 检查最小间距
- 单个紧固件承载力
- 钢板(承载能力和应力按照规范 EC 3 和 AISC)
- 折减木材截面的应力分析
- 块体剪切破坏
- 总承载力（包括确定刚度，按照欧洲规范 EC 5 进行横向抗拉验算等）
- 抗火设计按照规范 EN 1995-1-2
RF-/JOINTS Timber - Steel to Timber | 结果输出
首先，主导的节点设计被分组，并在第一个结果窗口中与节点的基本几何形状一起显示。 在其他结果窗口中可以查看所有基本的计算详细信息。
对连接结构重要的尺寸、材料属性和焊缝会立即显示出来，并可以直接打印。 也可以导出到 DXF 文件。 在 RF-/JOINTS Timber - Steel to Timber 或 RFEM/RSTAB 模型中的连接可以被可视化。
所有图形都可以包含在 RFEM/RSTAB 计算书中或直接打印。 由于是按比例输出，所以在设计阶段就可以对软件进行目测检查。
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
计算价格
总金额 850.00 USD
该价格适用于United States。
