Дополнительный модуль JOINTS Timber - Steel to Timber к RSTAB 8

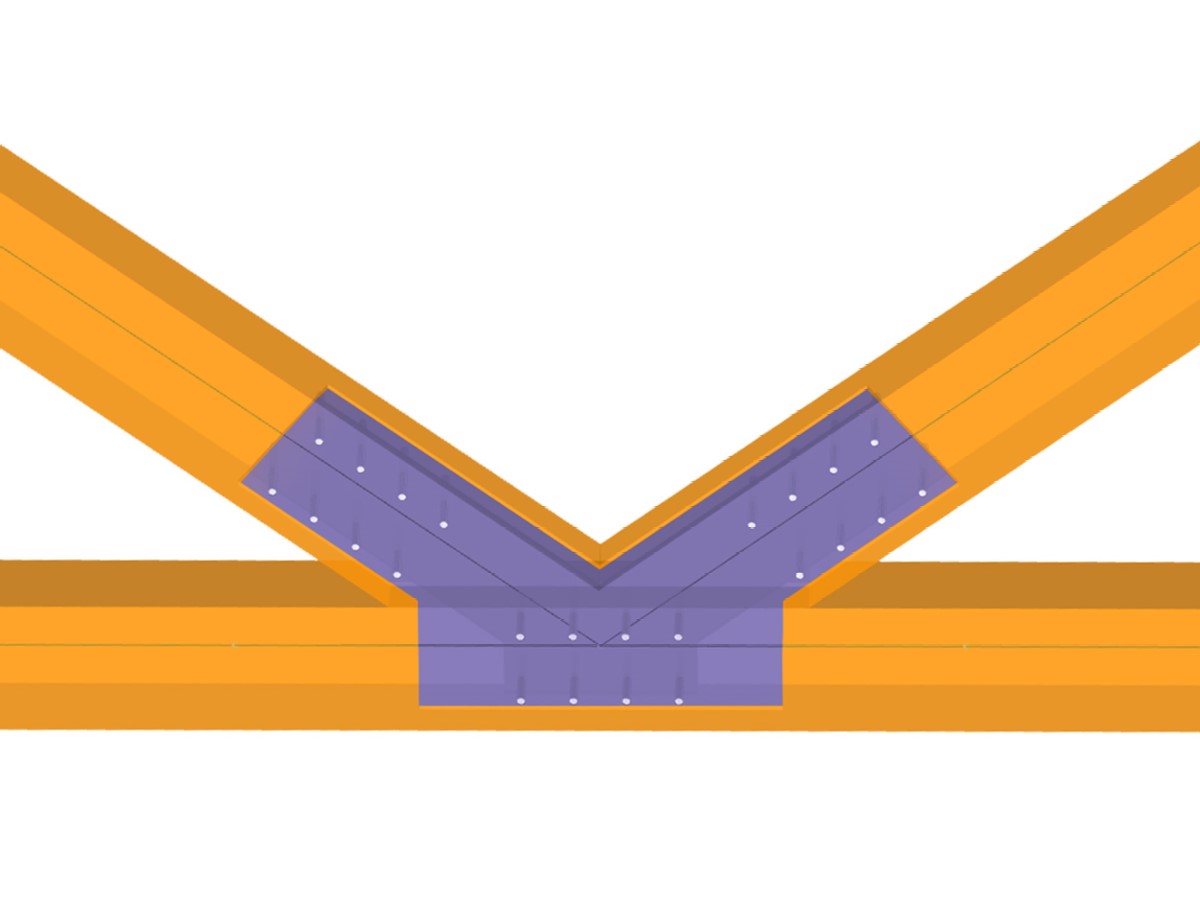

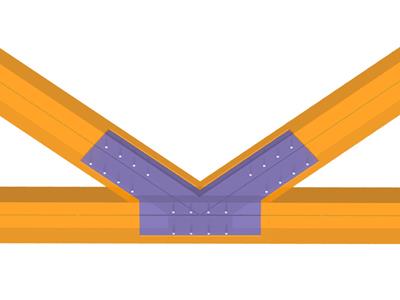

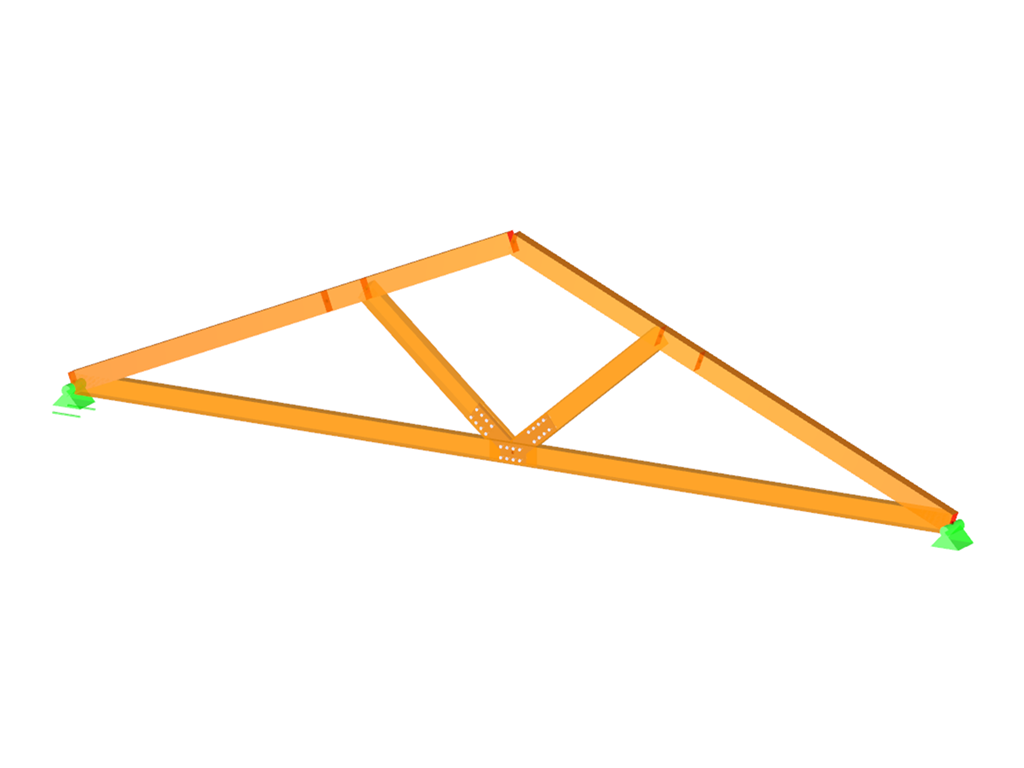

Дополнительный модуль RS-JOINTS Timber - Steel to Timber рассчитывает соединения, в которых деревянные стержни непрямо соединяются друг с другом с помощью стальных пластин. В качестве дюбельных крепёжных элементов доступны дюбели, болты, гвозди и шурупы.

Параметры соединения можно импортировать из дополнительных модулей JOINTS Timber. Соединяемые стержни импортируются из модели RSTAB. Модуль автоматически проверяет выполнение всех геометрических условий.

Расчёт непрямых деревянных соединений по норме Еврокод 5

Всего позиций: 4

Дополнительный модуль RF-/JOINTS Timber - Steel to Timber для программы RFEM/RSTAB | Расчет непрямых деревянных соединений по норме Еврокод 5 или по норме ANSI/AWC NDS-2015

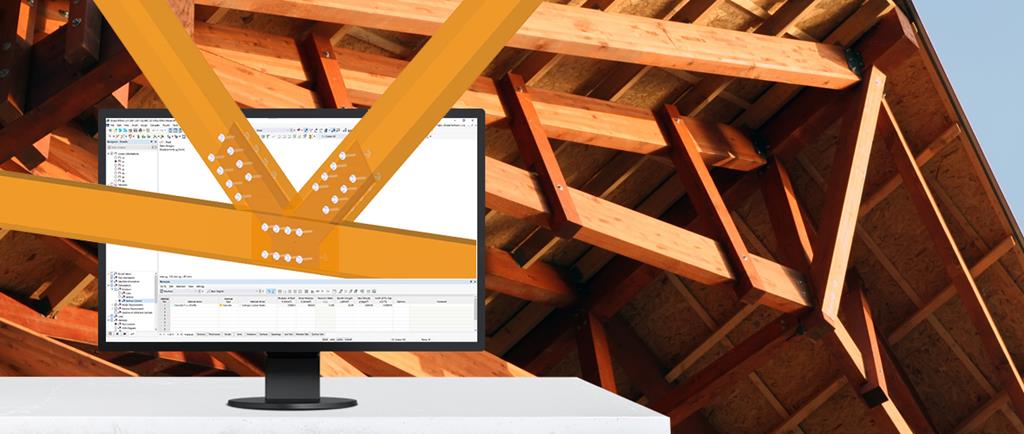

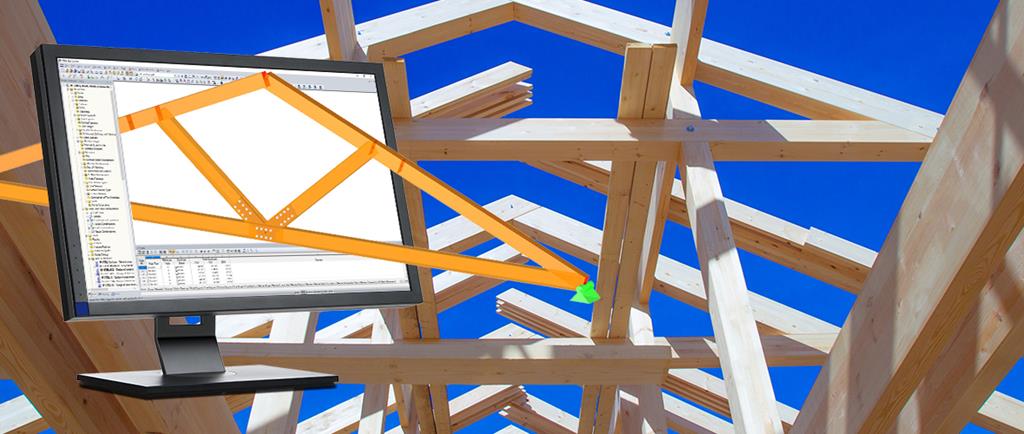

Расчёт соединений деревянных конструкций

RF-/JOINTS Timber - Steel to Timber | Характеристики

Расчёт шарнирных, устойчивых к изгибу и полужестких соединений
Определение до 5 стальных пластин, прорезанных в деревянных балках
До 8 стержней, соединенных к одному узлу
Толщина стального листа 5 мм - 40 мм
Все размеры крепежных элементов
Автоматическая проверка минимального расстояния между крепежными элементами
Возможность свободного определения расстояния между крепежными элементами
Задание асимметричного расположения крепёжных элементов (например, любых многоугольных цепей)
Графическая визуализация соединений в дополнительном модуле и в программе RFEM/RSTAB
Все необходимые расчёты стальных и деревянных конструкций, включая редукцию значений сечений
Расчет поперечной растянутой арматуры (только для EN 1995‑1‑1)
Экспорт эксцентриситетов стержней в RFEM/RSTAB для учета при определении внутренних сил
Длина дюбеля дополнительно меньше ширины сечения (для деревянных дюбелей)
Экспорт DXF геометрии соединений
Расчет на огнестойкость по EN 1995-1-2

RF-/JOINTS Timber - Steel to Timber | Ввод данных

Прежде всего, необходимо выбрать тип соединения, норматив расчета, стальные плиты и материал дюбелей. Для расчета по норме EN 1995-1-1, можно задать систему дюбелей WS-T от SFS intec. В этом случае, соответствующий материал будет задан по умолчанию, согласно технической поддержке производителя.

Соединяемые стержни импортируются из модели RFEM/RSTAB. Дополнительный модуль автоматически проверяет выполнение всех геометрических условий. Как вариант, соединения можно задать вручную.

Нагрузка также импортируется из RFEM/RSTAB или, в случае ручного задания соединения, нагрузки вводятся. В окне Геометрия задаются размеры стальной плиты и расположение крепежных элементов.

RF-/JOINTS Timber - Steel to Timber | Расчёт

После завершения расчета, дополнительный модуль RF-/JOINTS Timber - Steel to Timber, среди других данных, выводит соединительные элементы узла для каждого отдельного стержня. Изображаются следующие результаты расчета:

Проверка минимального шага дюбелей
Несущая способность отдельных крепежных элементов
Стальная плита (смятие и напряжения по по EC 3 и AISC)
Расчет напряжений с редуцированным деревянным сечениям
выход из работы при сдвиге блока
Общая несущая способность (включая определение элементов жесткости, расчет поперечного растяжения по ЕС 5 и т.д.)
Расчет на огнестойкость по EN 1995-1-2

RF-/JOINTS Timber - Steel to Timber | Результаты

Прежде всего, определяющие расчеты узлов объединяются в группы и изображаются в первом окне результатов, с базовой геометрией узла. В других окнах результатов можно увидеть все основные подробности расчета.

Размеры, характеристики материалов и сварные швы, важные для конструкции соединения, изображаются сразу же и могут быть распечатаны напрямую. Аналогично, включается экспорт в файл DXF. Можно визуализировать соединения в RF‑/JOINTS Timber - Steel to Timber или в модели RFEM/RSTAB.

Вся графика может быть включена в протокол результатов RFEM/RSTAB или распечатана напрямую. Благодаря масштабированию результатов можно оптимально выполнить визуальную проверку уже на этапе расчета.
