Přídavný modul JOINTS Timber – Steel to Timber pro RSTAB 8

Přídavný modul JOINTS Timber – Steel to Timber pro RSTAB 8

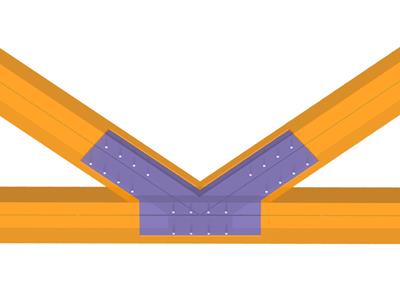

Přídavný modul JOINTS Timber – Steel to Timber posuzuje spoje, u nichž jsou dřevěné prvky nepřímo spojeny pomocí ocelových desek. Jako spojovací prostředky můžete použít kolíky, čepy, hřebíky a vruty.

Parametry spoje lze importovat z přídavných modulů JOINTS Timber. Připojené pruty se převezmou z RSTAB modelu. Modul automaticky zkontroluje, zda jsou splněny všechny geometrické podmínky.

Banner | Přípoje přídavných modulů v programu RSTAB 8
Přídavný modul RF-/JOINTS Timber - Steel to Timber programu RFEM/RSTAB | Posouzení nepřímých dřevěných spojů podle Eurokódu 5 a ANSI/AWC NDS-2015
Odsazení dřevěného spoje
Příhradový nosník
Posouzení dřevěných spojů
Posouzení dřevěných spojů

RF-/JOINTS Timber - Steel to Timber | Základní funkce

  • Posouzení kloubových, ohybově tuhých a polotuhých spojů
  • Zadání až pěti ocelových plechů vložených v dřevěných nosnících
  • Až 8 prutů připojených k jednomu uzlu
  • Tloušťka ocelového plechu 5 mm – 40 mm
  • Všechny velikosti spojovacích prostředků
  • Automatická kontrola minimální vzdálenosti mezi spojovacími prostředky
  • Volitelné volné zadání vzdáleností spojovacích prostředků
  • Zadání nesymetrického uspořádání spojovacích prostředků (např. libovolné polygonové řetězce)
  • Grafické znázornění spojů přímo v modulu a v programu RFEM/RSTAB
  • Všechna požadovaná posouzení oceli a dřeva včetně redukce hodnot průřezu
  • Posouzení výztuže v příčném tahu (pouze pro EN 1995-1-1)
  • Export excentricit prutů do programu RFEM/RSTAB pro zohlednění při výpočtu vnitřních sil
  • Délka kolíku volitelně kratší než šířka průřezu (u dřevěných hmoždinek)
  • Export geometrie přípoje do formátu DXF
  • Posouzení požární odolností podle EN 1995‑1‑2
Maske 1.1 Basisangaben

RF-/JOINTS Timber - Steel to Timber | Údaje

Nejdříve je nutné vybrat kategorii spoje, typ spoje a návrhovou normu a zároveň materiál ocelové desky a kolíku. Pro posouzení podle EN 1995-1-1 je možné zvolit systém kolíků SFS intec WS-T. V tomto případě je příslušný materiál přednastaven podle technického schválení výrobce.

Připojené pruty se importují z RFEM/RSTAB modelu. Přídavný modul automaticky zkontroluje, zda jsou splněny všechny geometrické podmínky. Celý spoj lze zadat také ručně.

  1. Zatížení se převezme také z programu RFEM/RSTAB nebo se v případě ručního zadání přípoje zadají zatížení. Vstupní okno „Geometrie” slouží k definici parametrů ocelové desky a také uspořádání spojovacích prostředků pro spojené pruty.
Detaileinstellungen für die Bemessung

RF-/JOINTS Timber - Steel to Timber | Dimenzování,

Po skončení výpočtu se zobrazí pevnosti spoje a další výsledky pro jednotlivé pruty. Modul zobrazí následující výsledky posouzení:

  • Ověření minimální rozteče
  • Únosnost jednotlivého spojovacího prostředku
  • Ocelový plech (posouzení otvorů na otlačení a napětí podle EC 3 a AISC)
  • Analýzy napětí s redukovaným dřevěným průřezem
  • porušení blokovým smykem
  • Celková únosnost (včetně stanovení tuhosti, posouzení příčných tahů podle EC 5 a dalších)
  • Posouzení požární odolností podle EN 1995‑1‑2
Ergebnisausgabe in Tabellenform

RF-/JOINTS Timber - Steel to Timber | Výsledky

Nejprve se rozhodující posouzení spoje uspořádají do skupin a zobrazí se v tabulce výsledků včetně geometrií spoje. V dalších tabulkách výsledků vidíme všechny důležité detaily posouzení.

Rozměry, materiálové charakteristiky a svary podstatné pro model jsou patrné na první pohled a mohou se přidat do globálního tiskového protokolu. Je možný i export do souboru DXF. Spoje lze vizualizovat v přídavném modulu RF-/JOINTS Timber - Steel to Timber nebo přímo na RFEM/RSTAB modelu.

Všechny grafiky je možné vytisknout přímo nebo je přidat do globálního tiskového protokolu programu RFEM/RSTAB. Výsledky v odpovídajícím měřítku umožňují optimální kontrolu modelu již ve fázi navrhování.
