modulo aggiuntivo RSTAB 8 JOINTS Timber - Steel to Timber

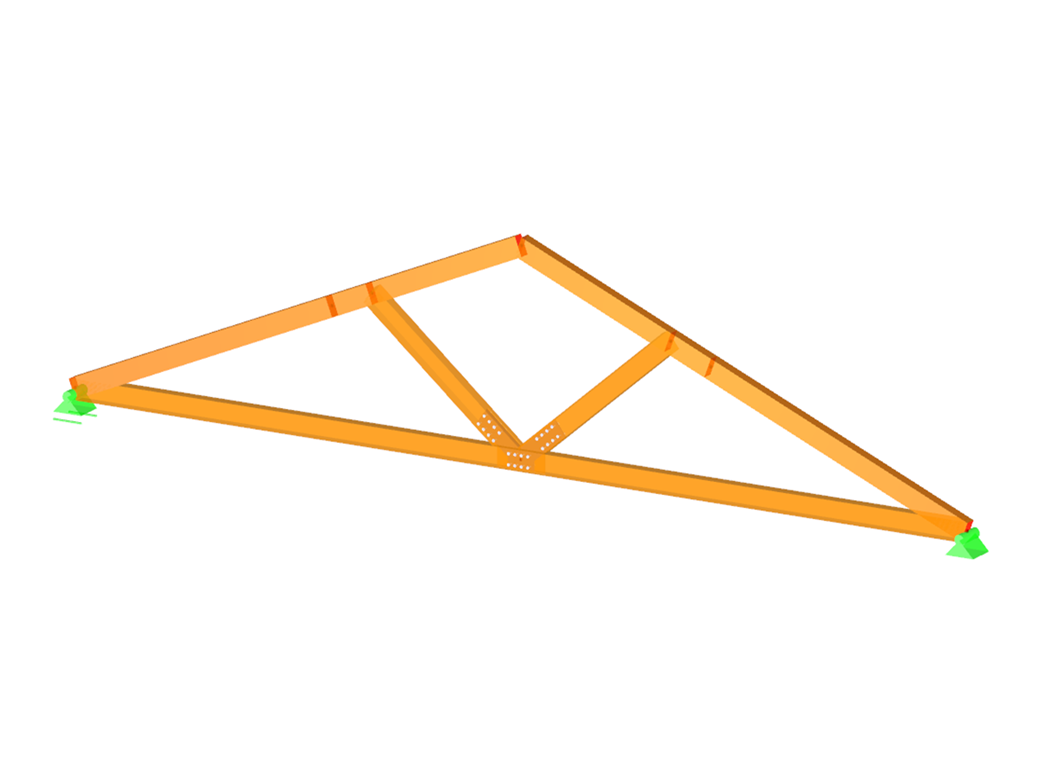

Il modulo aggiuntivo JOINTS Timber - Steel to Timber progetta giunti in cui le aste in legno sono collegate indirettamente tra loro tramite piastre di acciaio. Come elementi di fissaggio, è possibile utilizzare tasselli, bulloni, chiodi e viti.

Verbindungsparameter können Sie aus den Zusatzmodulen JOINTS Holz - importieren. Verbundene Stäbe werden aus dem RSTAB-Modell importiert. Il modulo controlla automaticamente se sono soddisfatte tutte le condizioni geometriche.

Progettazione di collegamenti indiretti in legno secondo l'Eurocodice 5

Totale voci: 4

RF-/JOINTS Timber - Modulo aggiuntivo Steel to Timber per RFEM/RSTAB | Verifica di connessioni in legno indiretti secondo l'Eurocodice 5 o ANSI/AWC NDS-2015

RF-/JOINTS TIMBER - Timber to Steel | Caratteristiche

Progettazione di collegamenti incernierati, resistenti alla flessione e semirigidi

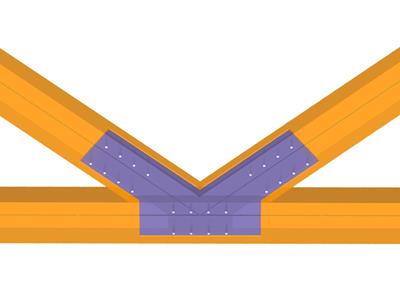

Definizione di un massimo di 5 piastre di acciaio scanalate in travi di legno
Fino a 8 aste collegate a un nodo
Spessore della piastra in acciaio 5 mm – 40 mm
Tutte le dimensioni di dispositivi di fissaggio
Controllo automatico della distanza minima tra i dispositivi di fissaggio
Definizione libera opzionale delle distanze dei dispositivi di fissaggio
Definizione di dispositivi di fissaggio asimmetrici (ad esempio, qualsiasi catena poligonale)
Visualizzazione grafica dei giunti nel modulo aggiuntivo e in RFEM/RSTAB
Tutte le verifiche richieste per acciaio e legno, inclusa la riduzione dei valori della sezione trasversale
Verifica dell'armatura a trazione trasversale (solo per EN 1995-1-1)
Esportazione delle eccentricità delle aste in RFEM/RSTAB da considerare nella determinazione delle forze interne
Lunghezza del tassello opzionalmente inferiore alla larghezza della sezione trasversale (per tasselli in legno)
Esportazione della geometria del collegamento in DXF
Verifica della resistenza al fuoco secondo EN 1995-1-2

RF-/JOINTS TIMBER - Timber to Steel | Input

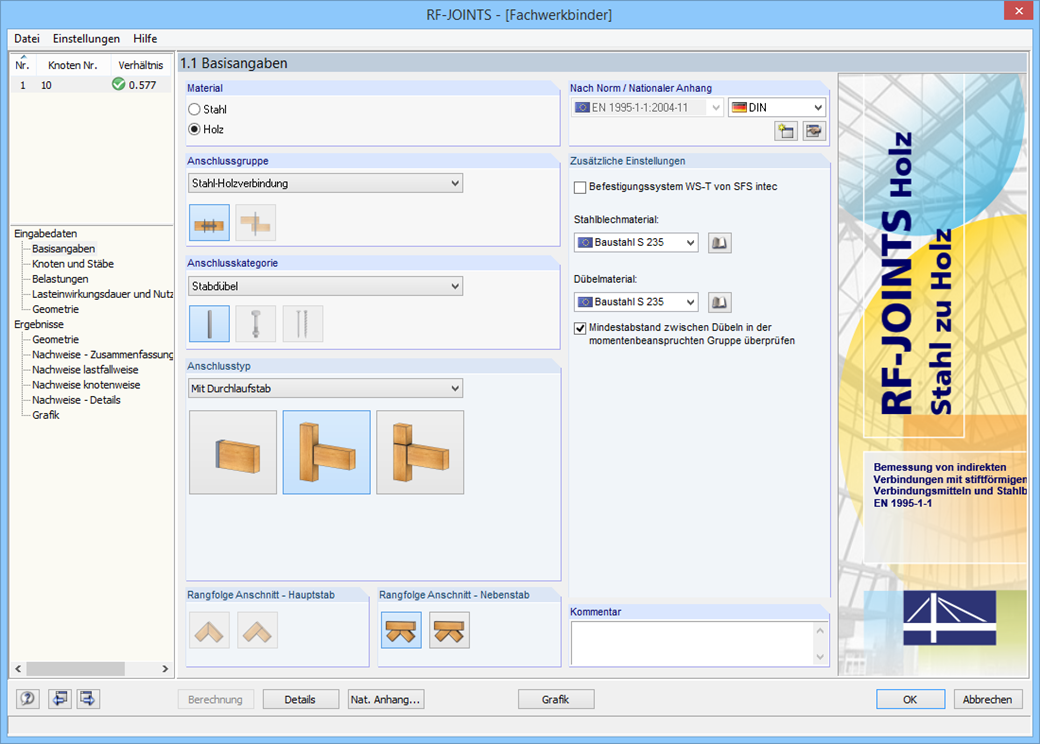

Innanzitutto, è necessario selezionare il tipo di giunto, la norma di progetto e il materiale della piastra in acciaio e del tassello. Per la verifica secondo EN 1995-1-1, è possibile selezionare il sistema di tasselli SFS intec WS‑T. In questo caso, il materiale corrispondente è preimpostato secondo l'approvazione tecnica del produttore.

Le aste collegate vengono importate dal modello RFEM/RSTAB. Il modulo aggiuntivo controlla automaticamente se tutte le condizioni geometriche sono soddisfatte. In alternativa, è possibile definire il collegamento manualmente.

Anche il carico viene importato da RFEM/RSTAB o, nel caso della definizione manuale del giunto, vengono inseriti i carichi. La finestra Geometria include le dimensioni della piastra in acciaio e le disposizioni dei dispositivi di fissaggio.

RF-/JOINTS TIMBER - Timber to Steel | progettazione

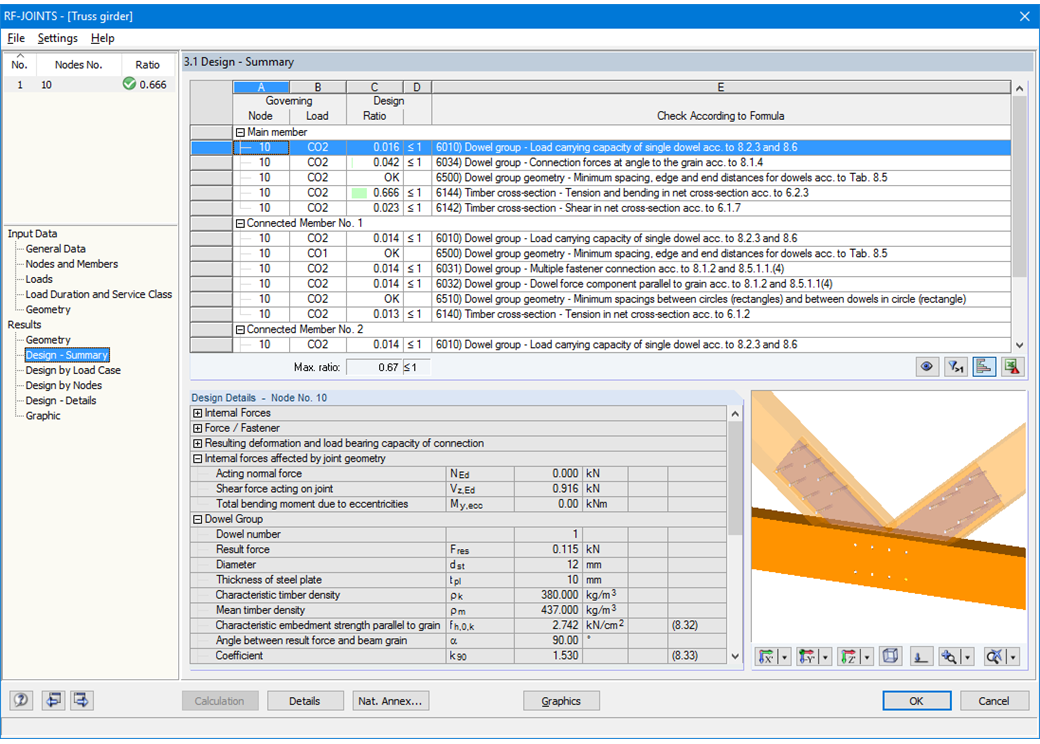

Dopo il calcolo, il modulo aggiuntivo RF-/JOINTS Timber - Steel to Timber elenca, tra le altre cose, le rigidezze dei giunti di tutte le singole aste. Sono visualizzati i seguenti risultati di progetto:

Verifica della spaziatura minima
Capacità di carico del singolo elemento di fissaggio
Lamiere di acciaio (resistenza portante e tensione secondo EC 3 e AISC)
Analisi delle tensioni con sezione trasversale di legno ridotta
rottura block shear
Capacità di carico totale (inclusa determinazione della rigidezza, verifica della trazione trasversale secondo EC 5 e altri)
Verifica della resistenza al fuoco secondo EN 1995-1-2

RF-/JOINTS TIMBER - Timber to Steel | Risultati

I progetti determinanti del collegamento vengono organizzati in gruppi e mostrati in una tabella con la geometria. Nelle altre finestre dei risultati, puoi vedere tutti i dettagli fondamentali della verifica.

Le dimensioni, le proprietà del materiale e le saldature importante per la struttura dei collegamenti sono visualizzate immediatamente e possono essere incluse nella relazione di calcolo. Allo stesso modo, l'esportazione in file DXF è abilitata. È possibile visualizzare i collegamenti in RF‑/JOINTS Timber - Steel to Timber o nel modello RFEM/RSTAB.

Tutti i grafici possono essere integrati nella relazione di calcolo di RFEM o RSTAB o stampati. Grazie all'output in scala, è possibile un controllo visivo ottimale già nella fase di progettazione.
