Wymiarowanie pośrednich połączeń drewnianych zgodnie z Eurokodem 5
RF-/JOINTS Timber - Steel to Timber | Funkcje
- Projektowanie połączeń przegubowych, nośnych i półsztywnych
- Definicja do 5 stalowych płyt przekrojowych w belkach drewnianych
- Do 8 prętów połączonych z jednym węzłem
- Grubość płyty stalowej 5 mm – 40 mm
- Wszystkie rozmiary łączników
- Automatyczne sprawdzanie minimalnej odległości między łącznikami
- Opcjonalne dowolne definiowanie rozstawu łączników
- Definiowanie niesymetrycznych układów łączników (np. dowolnych łańcuchów wielokątnych)

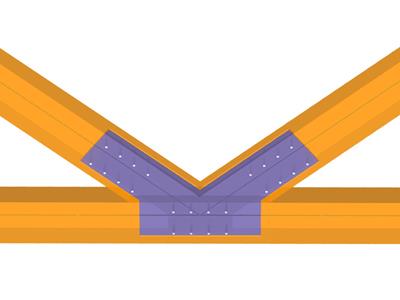

- Graficzne przedstawienie połączeń w module dodatkowym i w RFEM/RSTAB
- Wszystkie wymagane obliczenia stali i drewna, w tym redukcja wartości przekrojów
- Wymiarowanie poprzecznego zbrojenia rozciąganego (tylko dla EN 1995-1-1)
- Eksport do RFEM/RSTAB mimośrodów prętów, które zostaną uwzględnione przy wyznaczaniu sił wewnętrznych
- Długość sworznia opcjonalnie mniejsza niż szerokość przekroju (dla kołków drewnianych)
- Eksport DXF geometrii połączenia
- Obliczenia odporności ogniowej zgodnie z EN 1995-1-2
RF-/JOINTS Timber - Steel to Timber | Wprowadzanie danych
Najpierw należy wybrać typ połączenia, normę obliczeniową oraz materiał stalowej płyty i kołka. Aby przeprowadzić obliczenia zgodnie z EN 1995-1-1, można wybrać system sworzni SFS intec WS‑T. W takim przypadku odpowiedni materiał jest wstępnie ustawiony zgodnie z aprobatą techniczną producenta.
Połączone pręty są następnie importowane z modelu programów RFEM/RSTAB. Moduł dodatkowy automatycznie sprawdza, czy wszystkie warunki geometrii są spełnione. Alternatywnie, połączenie można zdefiniować ręcznie.
- Obciążenie jest również importowane z programu RFEM/RSTAB lub, w przypadku ręcznej definicji połączenia, wprowadzane są obciążenia. W oknie Geometria wyświetlane są wymiary płyty stalowej oraz rozmieszczenie łączników.
RF-/JOINTS Timber - Steel to Timber | obliczenia
Po obliczeniach, moduł dodatkowy RF-/JOINTS Timber-Steel to Timber pokazuje sztywność połączenia dla wszystkich poszczególnych prętów. Moduł wyświetla następujące wyniki:
- Minimalna odległość między trzpieniami
- Nośność pojedynczego łącznika
- Blachy (nośność i naprężenia wg Eurokodu 3 i AISC)
- Analiza naprężeń wraz z redukcją przekrojów drewnianych
- zniszczenie przy ścinaniu blokowym
- Całkowita nośność (w tym określenie sztywności, rozciąganie poprzeczne zgodnie z EC 5 i inne)
- Obliczenia odporności ogniowej zgodnie z EN 1995-1-2
RF-/JOINTS Timber - Steel to Timber | Wyniki
Główne wyniki wymiarowania połączenia są podzielone w grupach i przedstawiane w tabeli razem z geometrą połączenia. W kolejnych oknach wyników można zobaczyć wszystkie istotne szczegóły obliczeń.
Jednocześnie wyświetlane są także wymiary, właściwości materiałów i spoin istotnych dla konstrukcji połączenia, wszystkie dane mogą zostać uwzględnione w protokole wydruku. Podobnie aktywowany jest eksport do pliku DXF. Połączenia można zwizualizować w module RF-/JOINTS Timber - Steel to Timber lub w modelu RFEM/RSTAB.
Wszystkie grafiki można zintegrować w protokole wydruku programu RFEM/RSTAB lub wydrukować je bezpośrednio. Dzięki skalowaniu wyników, możliwa jest optymalna kontrola wizualna już na etapie projektowania.
