Módulo adicional JOINTS Timber – Steel to Timber para RSTAB 8

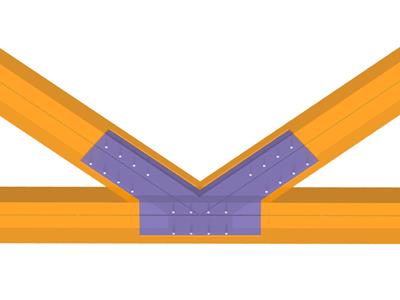

El módulo adicional JOINTS Timber – Steel to Timber diseña uniones donde las barras de madera están conectadas indirectamente entre sí por medio de placas de acero. Como elementos de fijación de tipo pasador, puede seleccionar entre pasadores, pernos, clavos y tornillos.

Puede importar parámetros de conexiones desde los módulos adicionales JOINTS Timber. Las barras conectadas se importan desde el modelo de RSTAB. El módulo adicional comprueba automáticamente si se cumplen todas las condiciones geométricas.

Cálculo de conexiones indirectas de madera según el Eurocódigo 5

Total de artículos: 4

RF-/JOINTS Timber - Steel to Timber | Características

Cálculo de conexiones articuladas, resistentes a flexión y semirrígidas
Definición de hasta 5 placas de acero ranuradas en vigas de madera
Hasta 8 barras conectadas a un nudo
Espesor de la placa de acero 5 mm – 40 mm
Todos los tamaños de elementos de fijación
Comprobación automática de la distancia mínima entre medios de fijación
Definición libre opcional de las distancias entre medios de fijación
Definición de disposiciones de medios de fijación asimétricas (por ejemplo, cualquier cadena poligonal)
Visualización gráfica de las uniones en el módulo adicional en RFEM/RSTAB
Todos los cálculos requeridos de acero y madera, incluyendo la reducción de los valores de la sección
Cálculo de la armadura de tracción transversal (solo para EN 1995-1-1)
Exportación de las excentricidades de las barras a RFEM/RSTAB para considerarlas en la determinación de los esfuerzos internos
Longitud del pasador opcionalmente más corta que el ancho de la sección (para tacos de madera)
Exportación a DXF de la geometría de conexiones
Cálculo de la resistencia al fuego según EN 1995-1-2

RF-/JOINTS Timber - Steel to Timber | Entrada

Primero, es necesario seleccionar tanto el tipo de unión como la norma de cálculo y los tipos de placa y pasador. Para el cálculo según EN 1995-1-1, puede seleccionar el sistema de pasadores WS-T de SFS intec. En este caso, el material correspondiente se preestablece de acuerdo con la aprobación técnica del fabricante.

Las barras a conectar se importan desde el modelo de RFEM/RSTAB. El módulo adicional comprueba automáticamente si se cumplen todas las condiciones geométricas. De manera alternativa, es posible introducir la conexión manualmente.

La carga también se importa desde RFEM/RSTAB o, en el caso de la definición manual de la unión, se introducen las cargas. La ventana Geometría incluye las dimensiones de la placa de acero y las disposiciones de los medios de fijación.

RF-/JOINTS Timber - Steel to Timber | cálculo

Después del cálculo, el módulo adicional RF-/JOINTS Timber - Steel to Timber lista las rigideces de las uniones, entre otros datos, para cada barra singular. Se muestran los siguientes resultados de cálculo:

Comprobación de la separación mínima
Capacidad de carga de un medio de fijación individual
Placa de acero (vástagos y tensiones según el EC 3 y AISC)
Sección de madera reducida, etc.
fallo por cortante del bloque
Capacidad de carga total (incluyendo la determinación de la rigidez, el cálculo de la tracción transversal según EC 5 y otros)
Cálculo de la resistencia al fuego según EN 1995-1-2

RF-/JOINTS Timber - Steel to Timber | Resultados

Primero, los cálculos determinantes de la unión se organizan en grupos y se muestran en la primera ventana de resultados junto con la geometría de la unión. En las otras ventanas de resultados, puede ver todos los detalles fundamentales del diseño.

Las dimensiones, propiedades de material y soldaduras importantes para la construcción de la unión se muestran inmediatamente y se pueden incluir en el informe. Asimismo, está habilitada la exportación al archivo DXF. Es posible visualizar las conexiones en RF-/JOINTS Timber - Steel to Timber o en el modelo de RFEM/RSTAB.

Todos los gráficos se pueden integrar en el informe de RFEM/RSTAB o imprimir directamente. Debido a la salida a escala, es posible una comprobación visual óptima ya en la fase de diseño.
