Módulos adicionales de RSTAB 8 – Conexiones
Para el cálculo de conexiones de acero y madera, RSTAB 8 dispone de numerosos módulos adicionales potentes. Por ejemplo, en las estructuras de acero es posible calcular y dimensionar conexiones rígidas y articuladas de vigas, bases de pilares, perfiles huecos y torres según el Eurocódigo 3.
.png?mw=800&hash=2c5ed3ec0afde4ce26c3e492982a6adc8b6c9cbc)
Módulo adicional RSTAB 8 FRAME-JOINT Pro
El módulo adicional FRAME-JOINT Pro diseña conexiones rígidas atornilladas entre pilares y vigas horizontales y clasifica estas conexiones. Las uniones atornilladas rígidas se calculan con el método de la carga última según el Eurocódigo 3 o DIN 18800.
Opcionalmente, puede definir rigidizadores, armaduras de placas en el alma y placas de relleno, y también es posible atornillar las conexiones diseñadas.
Módulo adicional RSTAB 8 HSS
El módulo adicional HSS calcula varias conexiones de secciones huecas o diseña una conexión existente.
Puede diseñar nudos de celosía planos y espaciales, que se pueden crear con secciones huecas circulares, cuadradas o rectangulares.
Módulo adicional RSTAB 8 JOINTS Steel - Column Base
El módulo adicional RF-JOINTS Steel - Column Base permite calcular zapatas de pilares de acero articulados y coaccionados según las especificaciones de la norma de la Unión Europea EN 1993-1-8 (incluidos los Anejos Nacionales).
Hay disponibles cuatro conexiones de placa base diferentes para zapatas de pilares articulados para cumplir con los requisitos de varios proyectos de construcción. Esta variedad permite un diseño más flexible y una adaptación a los requisitos específicos de un proyecto de construcción.
Módulo adicional RSTAB 8 JOINTS Steel - Tower
El módulo adicional JOINTS Steel - Tower se especializa en el cálculo de uniones articuladas con conexiones atornilladas para barras utilizadas en torres de celosía según las normas de la Unión Europea.
El software le proporciona una amplia gama de varias opciones de uniones, como conexiones con diagonales atornilladas sin chapas de refuerzo en 2D o 3D, así como uniones atornilladas de pilares. Las uniones en T, K y KT también se consideran para las conexiones con diagonales.
.png?mw=800&hash=a0675b5137e8110f2ad908f4027b81d6b6a5fd78)
RSTAB 8 JOINTS Steel - Módulo adicional DSTV
El módulo adicional JOINTS Steel - DSTV calcula conexiones de vigas en I articuladas y resistentes a momentos para barras de acuerdo con la directriz alemana "Conexiones tipificadas en la construcción de edificios de acero" (Typisierte Anschlüsse im Stahlhochbau). Las resistencias se calculan según DIN EN 1993-1-8: Edición completa de 2013 y suplemento de 2018.

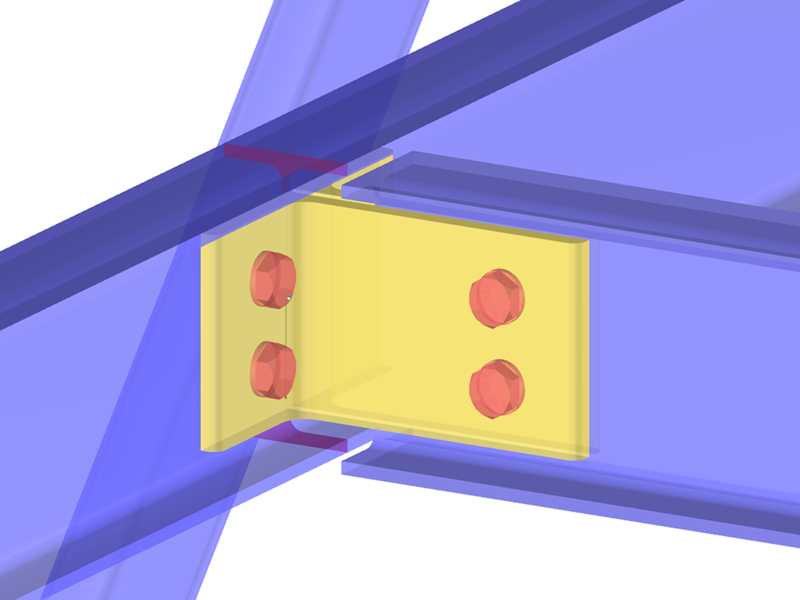

Es posible diseñar uniones resistentes a momentos con placas en los extremos enrasadas y extendidas, así como uniones de correas resistentes a la flexión, uniones articuladas de vigas con pasadores utilizando placas en los extremos y angulares y entalladuras de vigas IK.
Las uniones se pueden visualizar claramente en el modo de renderizado. El programa muestra todas las dimensiones estructurales necesarias para las placas en los extremos, angulares y las respectivas secciones adicionales, así como las disposiciones de los agujeros correspondientes.
.png?mw=800&hash=5338d359b3d1f6ec35bde5c1db86f6528b40ac86)
Módulo adicional de RSTAB 8 JOINTS Steel - Pinned
El módulo adicional JOINTS Steel - Pinned permite configurar y diseñar conexiones a cortante de vigas en I.

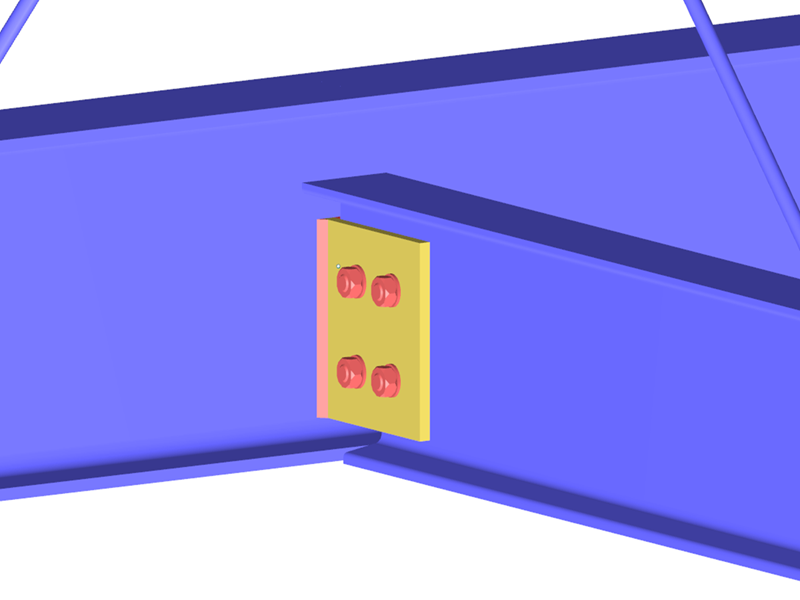

Hay cuatro tipos diferentes disponibles: Conexión con casquillo en el alma, conexión con chapa de soporte, conexión con chapa frontal corta y conexión con chapa frontal con casquillo. Todas las conexiones se muestran claramente en un gráfico en 3D, incluidas todas las dimensiones necesarias para las placas y los angulares, incluida la disposición de los agujeros. Los gráficos se pueden transferir al informe junto con las líneas de acotación, los tornillos y las descripciones de las soldaduras.
_(2).png?mw=800&hash=92c15b482c92b65deb137cc6acd9cf3ba19297d1)
Módulo adicional de RSTAB 8 JOINTS Steel - Rigid
El módulo adicional JOINTS Steel - Rigid le permite configurar y analizar uniones resistentes a momentos de vigas en I laminadas y soldadas.

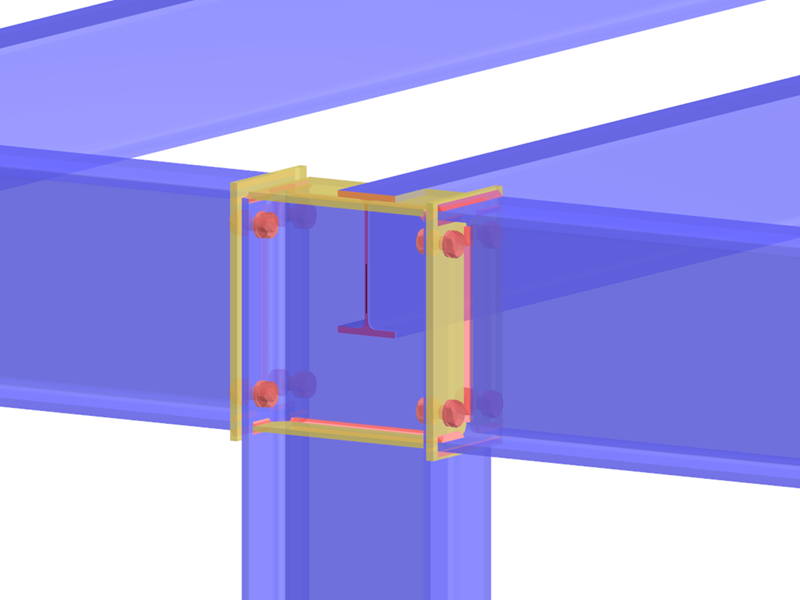

Hay tres tipos disponibles para la selección: Una conexión rígida de viga con pilar con una placa frontal, una conexión rígida de placa frontal como unión de viga y una conexión de empalme rígida. Las conexiones se diseñan con la salida de casi todos los valores intermedios relevantes y con una visualización gráfica de la tensión del componente respectivo, de modo que el cálculo sea siempre comprensible y verificable para el usuario.
Todas las conexiones se muestran claramente en un gráfico en 3D, incluidas todas las dimensiones necesarias para las placas y los angulares, incluida la disposición de los agujeros. Los gráficos se pueden transferir al informe junto con las líneas de acotación, los tornillos y las descripciones de las soldaduras.
Dlubal_KohlA.png?mw=800&hash=afcc164b1dce3043dc975cdb3adb34b5efc7b309)
Módulo adicional RSTAB 8 JOINTS Steel - SIKLA
El módulo adicional JOINTS Steel - SIKLA calcula las uniones del fabricante de sistemas de fijación Sikla según el dictamen de experto alemán (GS) con el informe de ensayo núm. K14-6005-3. El módulo adicional determina las constantes elásticas no lineales y comprueba la geometría de la conexión y las secciones de la viga.
La carga se documenta y se compara con las resistencias de carga, incluidas las relaciones de utilización por unión. Una característica particularmente útil es la determinación automática de los esfuerzos internos determinantes para casos de carga y nudos de conexión, lo que facilita el cálculo y comprobación eficientes de las conexiones Sikla.
Módulo adicional JOINTS Timber – Steel to Timber para RSTAB 8
El módulo adicional JOINTS Timber – Steel to Timber diseña uniones donde las barras de madera están conectadas indirectamente entre sí por medio de placas de acero. Como elementos de fijación de tipo pasador, puede seleccionar entre pasadores, pernos, clavos y tornillos.
Los parámetros de conexión se pueden importar desde los módulos adicionales RS-JOINTS Timber. Las barras conectadas se importan del modelo de RFEM. El módulo adicional comprueba automáticamente si se cumplen todas las condiciones geométricas.
.png?mw=800&hash=58db4b99dbbdf64d301dbf4bcb9bd9c7d6d878d1)
Módulo adicional JOINTS Timber – Timber to Timber para RSTAB 8
El módulo adicional JOINTS Timber - Timber to Timber calcula uniones donde las barras de madera están conectadas directamente entre ellas por medio de tirafondos inclinados.
Módulo adicional LIMITS para RSTAB 8
LIMITS analiza la capacidad de carga de barras, extremos de barras, nudos, apoyos en nudos y superficies por medio de una capacidad de carga última definida.
La biblioteca ampliable incluye elementos de fijación de madera (SIHGA, Sherpa, WÜRTH, Simpson StrongTie, KNAPP) y elementos de fijación de acero (conexiones normalizadas en el diseño de estructuras de acero según el Eurocódigo 3 y M-connect).
