Módulo adicional JOINTS Steel – DSTV para RSTAB 8

• Cálculo de uniones resistentes de momento flector y uniones simples para secciones laminadas en I según el Eurocódigo 3:
  • Uniones de chapa frontal resistentes a momentos (tipo IH/IM)
  • Empalmes de vigas resistentes a momento flector (tipo PM)

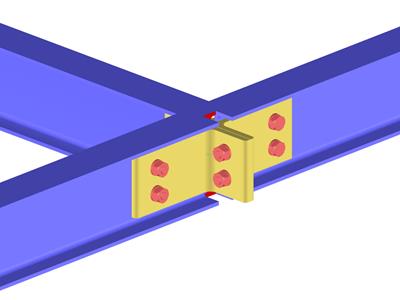

  • Uniones simples con placa simple angular y con angular largo (tipos IW e IG)
  • Uniones simples usando placas extremas con montaje o bien sólo en el alma, o bien en el alma y en el ala (tipo IS)
  • Comprobación de conexiones con entalladura (IK) en combinación con placas extremas articuladas (IS) y conexiones de placas angulares (IW)
• Disposición automática de la unión requerida con los tamaños de los tornillos (todos los tipos)
• Comprobación del espesor requerido de la barra portante de carga para las uniones a cortante
• Salida de resultados de todos los detalles estructurales tales como el producto semiacabado, disposición de agujeros, ampliaciones necesarias, número de tornillos, dimensiones de placa extrema y soldaduras
• Resultados de rigideces S_j,ini para las conexiones resistentes a momento flector
• Documentación de la carga disponible y comparación con las resistencias
• Salida de resultados de la razón de tensiones para cada unión por separado
• Determinación automática de los esfuerzos internos para varios casos de carga y nudos de conexión

Las directrices DSTV completas están guardadas en una base de datos, la cual está integrada en RF-/JOINTS Steel - DSTV. Cada unión se caracteriza por un código alfanumérico único.

Las conexiones DSTV posibles se pueden filtrar mediante las especificaciones correspondientes para el tipo de conexión DSTV (IH, IW, IS, IG e IK) y la sección utilizada. De esta forma, es posible determinar la capacidad de carga de la unión seleccionada.
