产品特性

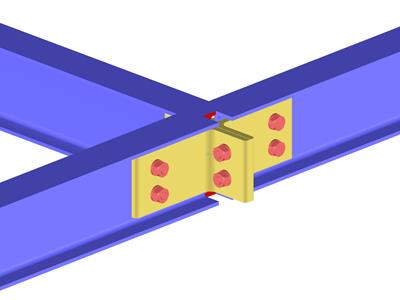

- 按照欧洲规范 3 设计计算工字钢和 H 型钢的刚接和铰接节点：
- 端部板连接（IH/IM 型）
- 檩条接口刚性连接（PM 型）

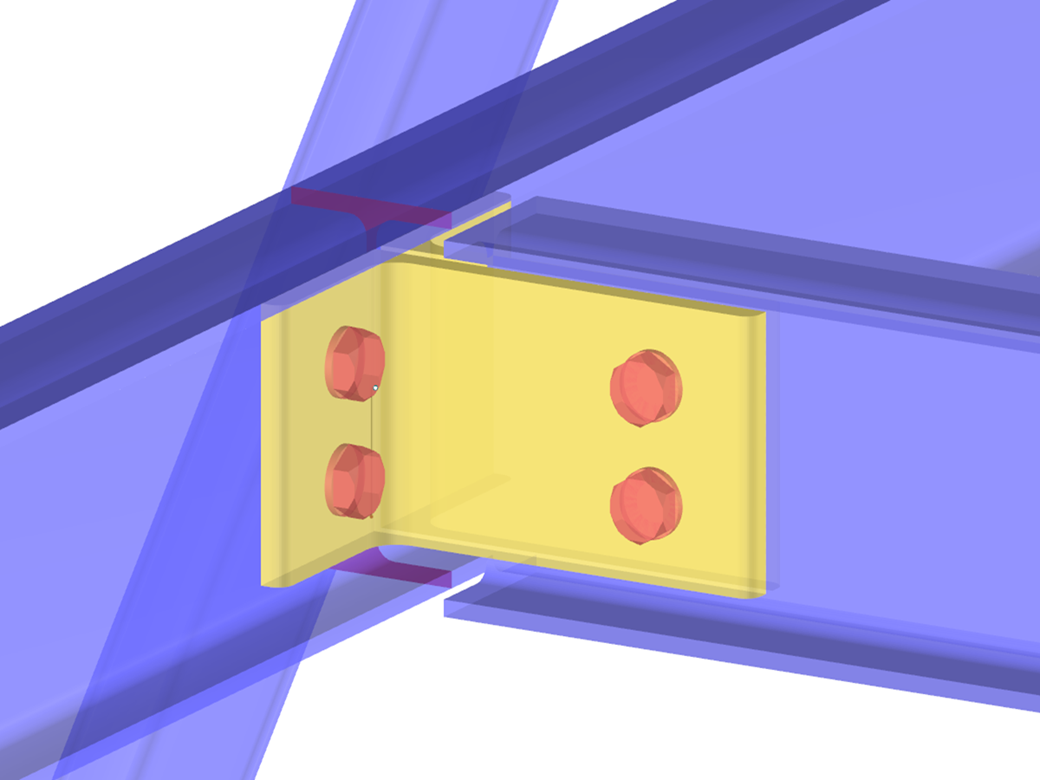

- 等边角钢顶紧铰接连接与不等边角钢长肢不顶紧铰接连接（IW 和 IG 型）
- 端板连于腹板或端板连于腹板和翼缘的铰接连接（类型 IS）
- 验算带有切口连接 IK 与端板铰接连接（IS）和等边角钢顶紧铰接连接（IW）的组合
- 自动设置需要的节点连接以及螺栓大小（全部类型）
- 验算抗剪连接节点处受力构件的必要厚度
- 输出所有必要细部结构，例如：型钢截面、螺栓排列、必要外伸长度、螺栓数目、端板几何尺寸、焊缝等。
- 输出抗弯连接的刚度 Sj,ini
- 当前荷载文档以及与承载力的比较
- 输出每个连接的利用率
- 自动计算多个荷载工况和连接节点的主导内力
输入

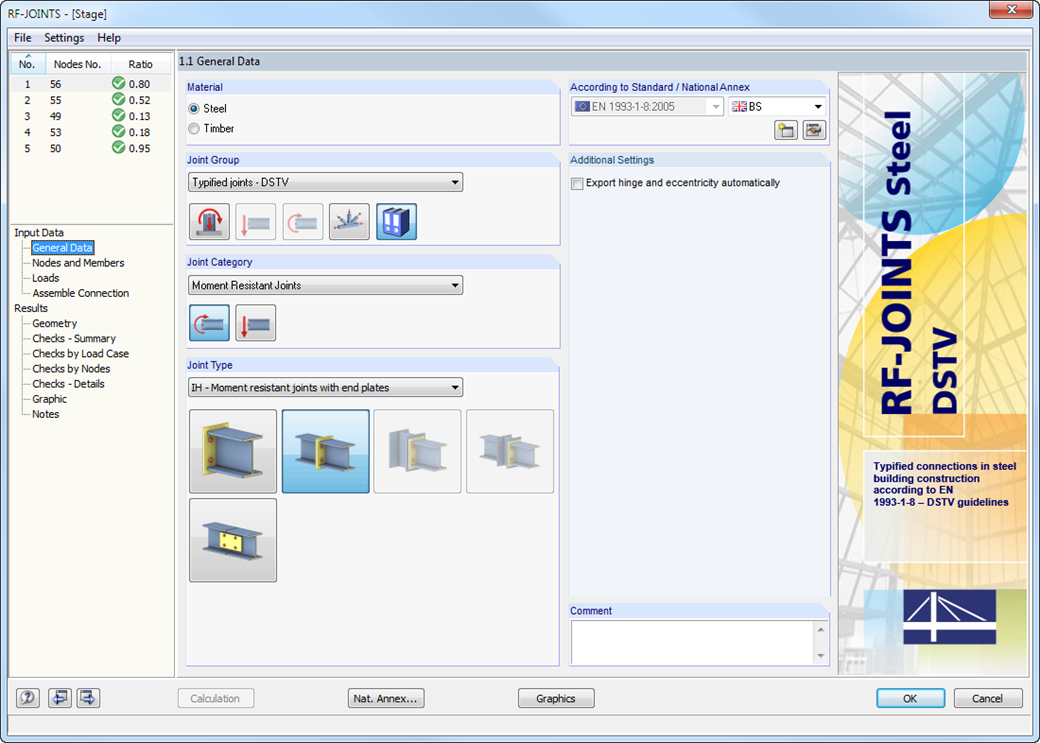

打开附加模块后，需要选择节点类型（弯矩连接或者工字梁铰接）。 在 RFEM/RSTAB 模型中您可以以图形方式选择节点。
附加模块 RF-/JOINTS Steel-DSTV 会自动识别截面和相应的材料，并检查连接节点设计是否符合 DSTV 准则。 此外，您可以在梁结构的多个位置上对结构相似的连接进行建模和设计。
设计
详细的 DSTV 准则包含在附加模块 RF-/JOINTS Steel - DSTV 的数据库中。 每个节点都有一个由字母和数字组成的唯一代码。

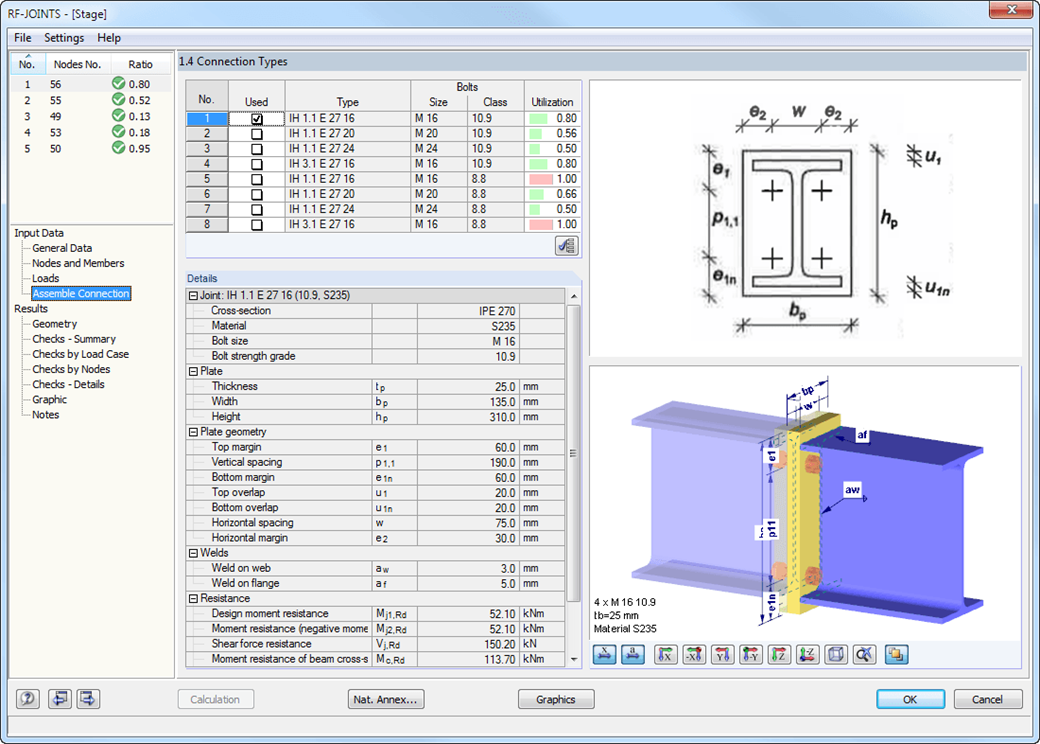

可能的 DSTV 连接类型可以根据 DSTV 连接类型（IH、IW、IS、IG 和 IK）和使用的截面进行筛选。 通过此节点可以确定所选节点的承载力。
结果输出

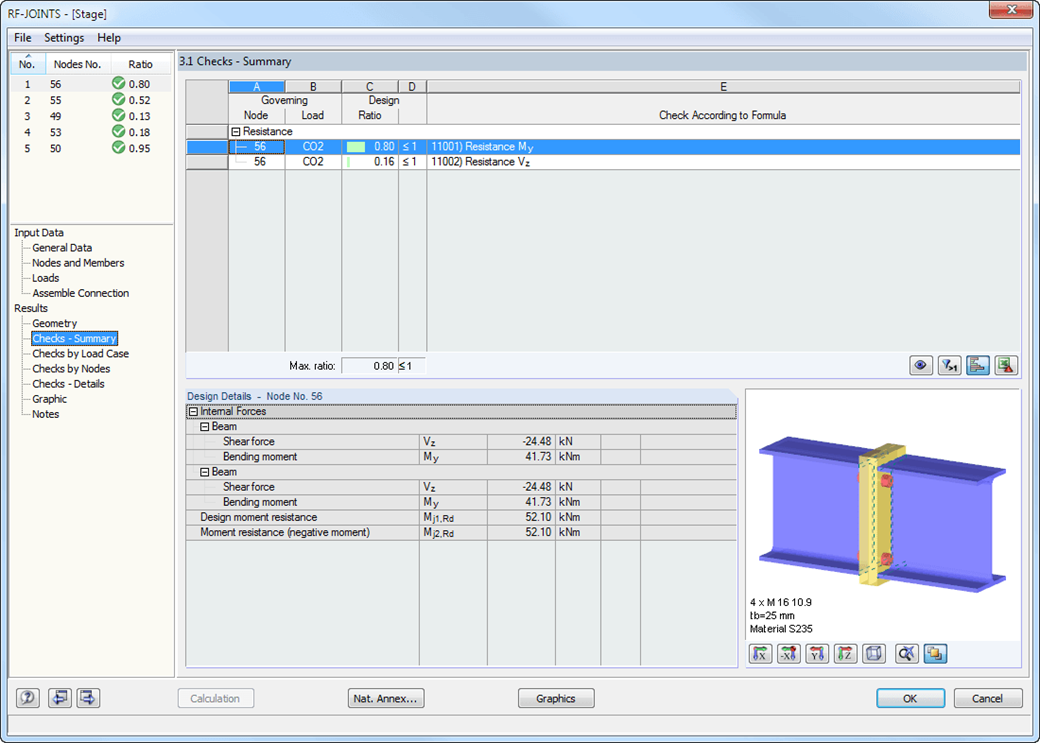

设计完成后，所有的结果都会在结果表格中显示，例如可以按荷载工况或节点进行划分。 将决定性内力与 DSTV 准则中列出的极限值进行比较。
您可以在附加模块或 RFEM/RSTAB 中以图形方式查看连接节点。 除了在表格中显示的输入和结果数据外，还可以将所有图形添加到打印报告中。 因此可以保证文档编制的准确性和准确性。
