El modelo RF-JOINTS Acero - Mástil combina enfoques teóricos de tercer orden con la teoría de grandes deformaciones, permitiendo un análisis detallado de los mástiles de acero. Aborda principalmente las complejas uniones de nudos y los procesos de deformación. Mediante simulaciones precisas se consideran casos de carga realistas, mostrando enfoques de solución innovadores. Ideal para escenarios de construcción exigentes.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |

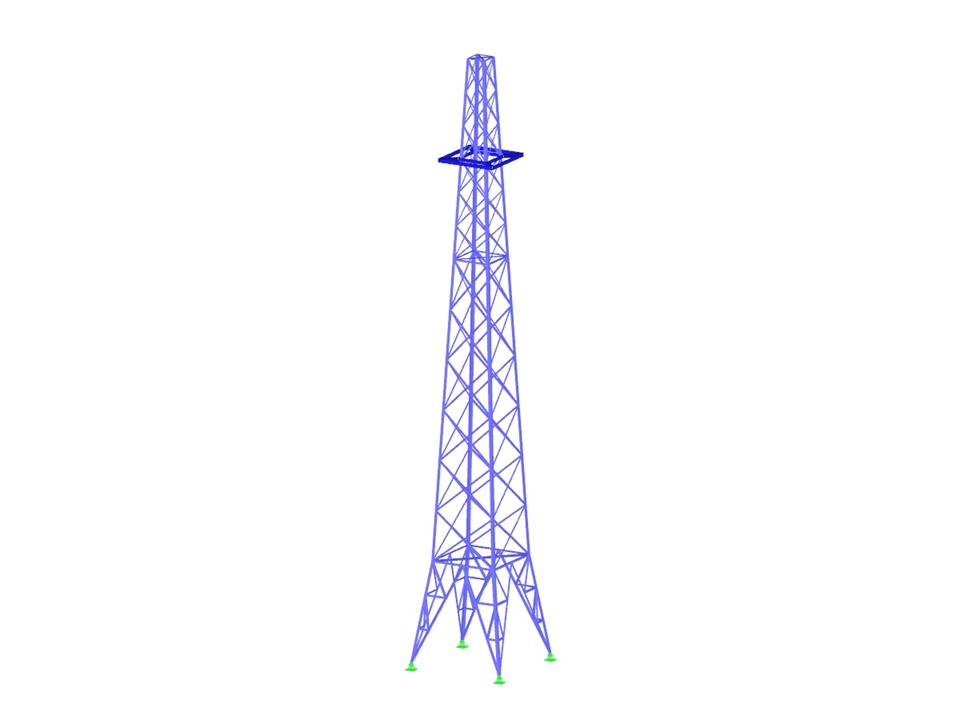

Torre de acero con análisis de deformaciones avanzada
| Número de nudos | 157 |
| Número de líneas | 366 |
| Número de barras | 366 |
| Número de casos de carga | 142 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 8,748 t |
| Dimensiones (métricas) | 5,109 x 5,109 x 30,098 m |
| Dimensiones (imperiales) | 16.76 x 16.76 x 98.75 feet |
| Versión del programa | 5.02.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
