Módulo adicional para RFEM 5
RF-STEEL Fatigue Members

Después de abrir el módulo adicional, es necesario definir las barras/conjuntos de barras, casos de carga, combinaciones de carga o combinaciones de resultados para el cálculo de la resistencia a fatiga.

Los materiales de RFEM/RSTAB están predefinidos pero se pueden ajustar en RF-/STEEL Fatigue Members. Las propiedades del material enumeradas en la norma respectiva se incluyen en la biblioteca de materiales.

Para el cálculo es necesario definir los factores de equivalencia en daño, así como también las categorías de detalle en los puntos de tensiones disponibles que se quieran considerar en el cálculo.

Después del cálculo, el módulo muestra los resultados en tablas de resultados claramente organizadas. Se pueden incluir todos los valores intermedios (por ejemplo, los esfuerzos internos determinantes, los factores de ajuste, etc.) para que el cálculo sea más transparente. Los resultados se ordenan por caso de carga, sección, conjunto de barras y barras.

Si el análisis falla, las secciones afectadas se pueden modificar en un proceso de optimización. También es posible transferir las secciones optimizadas a RFEM/RSTAB para realizar un nuevo cálculo.

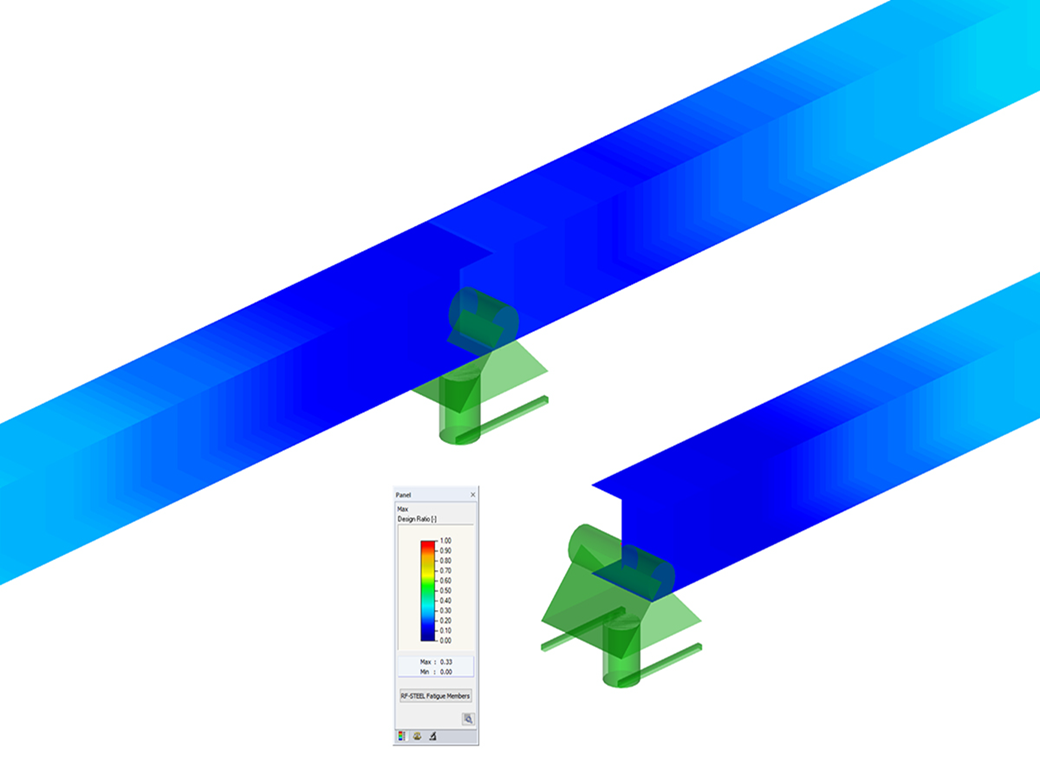

La razón de tensiones se representa con diferentes colores en el modelo de RFEM/RSTAB. De esta forma, puede reconocer rápidamente las áreas críticas o sobredimensionadas de la sección. Incluso, los diagramas de resultados mostrados en la barra o en los conjuntos de barras aseguran una evaluación específica.

Además de los datos de entrada y resultados, incluidos los detalles de cálculo que se muestran en las tablas, puede agregar todos los gráficos en el informe. De esta manera, se garantiza una documentación comprensible y claramente organizada. Puede seleccionar el contenido del informe y la extensión deseada de la salida de resultados para los diseños individuales.
