RFEM 5-Zusatzmodul
RF-STAHL Ermüdung Stäbe

Nach dem Aufruf des Moduls sind die zu bemessenden Stäbe/Stabsätze, Lastfälle, Last- oder Ergebniskombinationen für die Nachweise der Ermüdungsfestigkeit festzulegen.

Die Materialien aus RFEM/RSTAB sind voreingestellt, können in RF-/STAHL Ermüdung Stäbe jedoch angepasst werden. In der Bibliothek sind die in der jeweiligen Norm gelisteten Materialkennwerte hinterlegt.

Für die Bemessung sind die Schadensäquivalenzfaktoren sowie die Kerbfälle an den vorhandenen Spannungspunkten zu definieren, die in der Berechnung berücksichtigt werden sollen.

Nach der Bemessung werden die Ergebnisse in übersichtlichen Tabellen ausgegeben. Alle Zwischenwerte (z. B. maßgebende Schnittgrößen, Anpassungsfaktoren…) lassen sich abgreifen, wodurch die Nachweise transparent werden. Die Ergebnisse werden nach Lastfällen, Querschnitten, Stabsätzen und Stäben geordnet ausgewiesen.

Wird der Nachweis nicht erbracht, können die betroffenen Querschnitte einen Optimierungsprozess durchlaufen. Dabei ist auch die Übergabe der modifizierten Profile nach RFEM/RSTAB für eine Neuberechnung möglich.

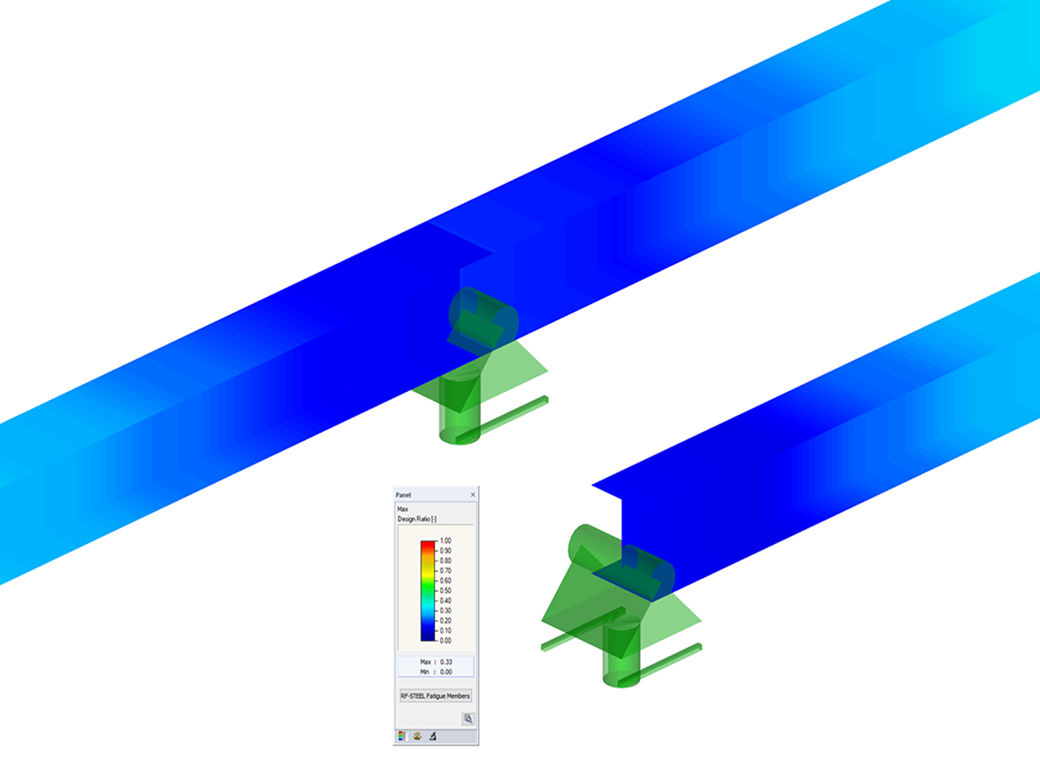

Der Ausnutzungsgrad wird im RFEM/RSTAB-Modell verschiedenfarbig dargestellt. Dadurch lassen sich kritische oder überdimensionierte Bereiche auf einen Blick erkennen. Die gezielte Auswertung wird auch über die Darstellung der Ergebnisverläufe am Stab oder Stabsatz gewährleistet.

Neben den tabellarischen Ein- und Ausgabedaten einschließlich Bemessungsdetails können sämtliche Grafiken in das Ausdruckprotokoll eingebunden werden. Damit ist die nachvollziehbare und anschauliche Dokumentation gewährleistet. Der Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe für die einzelnen Nachweise lassen sich gezielt selektieren.
