Módulo adicional para RFEM 5
RF-TOWER Design

El módulo adicional RF-TOWER Design le permite dimensionar torres de celosía según las normas seleccionadas. También se tienen en cuenta los datos de los otros módulos de R-TOWER, como la estructura de TOWER Structure, el equipo de TOWER Equipment, las cargas de TOWER Loading y las longitudes eficaces de TOWER Effective Lengths.

El software le proporciona una clasificación automática de las secciones, el dimensionamiento de torres de celosía triangulares y cuadriláteras, incluidos los Anejos Nacionales, un análisis de pandeo por flexión de barras de celosía y el dimensionamiento del equipamiento de la torre. Los resultados se muestran claramente en las tablas de resultados, y puede crear una lista de piezas y un informe verificable.

Cálculo de barras de torres de celosía según el Eurocódigo

Total de artículos: 4

Módulo adicional RF-/TOWER Design para RFEM/RSTAB | Diseño de barras de celosía según el Eurocódigo

RF-/TOWER Design | Características

Consideración en la entrada de datos basada en los módulos de RF-/TOWER (Structure, Equipment, Loading y Effective Lengths)
Clasificación automática de secciones
Cálculo de torres de celosía triangulares y cuadriláteras según EN 1993-1-1, EN 1993-3-1 y EN 50341, incluidos los Anejos Nacionales
Análisis de pandeo por flexión de vigas de celosía en base a las esbelteces eficaces, considerando los arriostramientos y las condiciones de los apoyos.
Cálculo del equipamiento, por ejemplo plataformas según el EN 1993-1-1
Visualización clara de los resultados, incluidos los parámetros relevantes en las tablas de resultados
Salida de datos con listas de piezas
Creación de un informe verificable

RF-/TOWER Design | Entrada

Las barras de torres de celosía triangulares y cuadriláteras se asignan automáticamente, siempre que la torre de celosía se haya generado en los módulos adicionales RF-/TOWER Structure y RF-/TOWER Equipment.

Sin embargo, también es posible asignar las barras manualmente. En RF-/TOWER Design, puede usar las longitudes eficaces de las barras de celosía generadas en el módulo adicional RF-/TOWER Effective Lengths. La entrada manual también es posible.

Según las normas EN 1993-3-1 y EN 50341, se pueden especificar diferentes casos de arriostramiento y tipos de apoyo para las barras de las patas y los arriostramientos.

RF-/TOWER Design | cálculo

Al realizar el cálculo de la carga de tracción, compresión, flexión y cortante, el módulo compara los valores de cálculo de la capacidad de carga máxima con los valores de cálculo de las acciones. Si los componentes están sujetos tanto a flexión como a compresión, el programa realiza una interacción. Para la fórmula de interacción, se puede elegir si se quiere determinar los factores de acuerdo con el método 1 (Anejo A) ó el método 2 (Anejo B).

El cálculo de pandeo por flexión no requiere ni la esbeltez ni la carga de pandeo elástica crítica del caso de pandeo determinante. El módulo calcula automáticamente todos los factores necesarios para el valor de cálculo de la tensión de flexión. El momento crítico ideal para pandeo lateral se determina mediante el mismo programa, para cada barra en cada posición x de la sección.

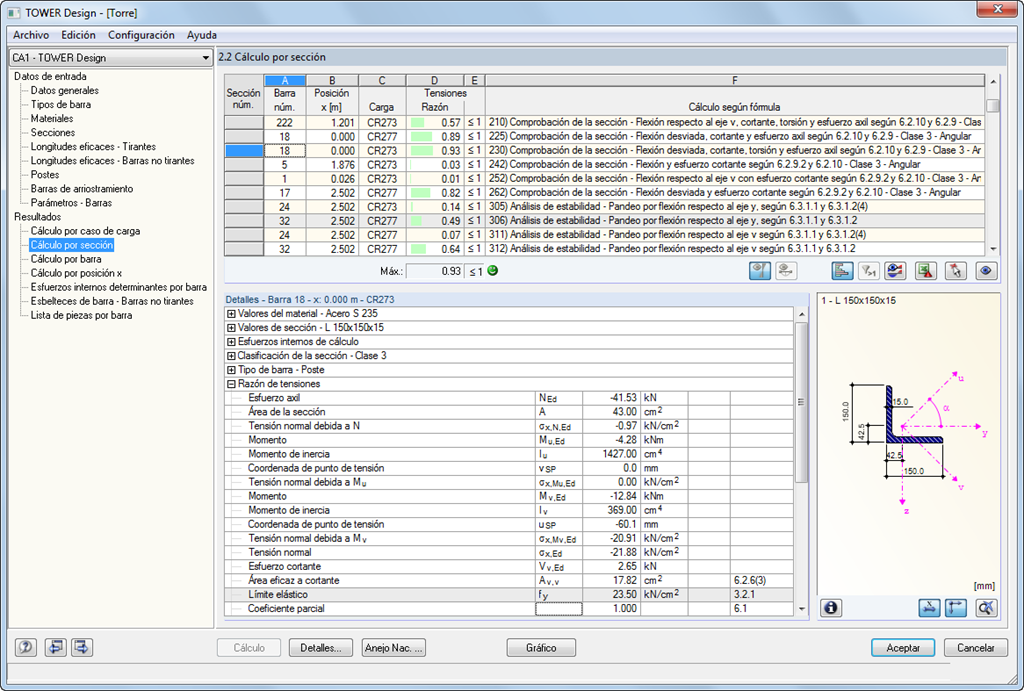

RF-/TOWER Design | Edición

Los resultados se muestran en ventanas de módulos claramente dispuestas. Además de los resultados de cálculo, la salida de datos incluye todos los parámetros de relevantes del mismo. Una lista de piezas se genera automáticamente durante el cálculo.

Los datos completos del módulo forman parte del informe de RFEM/RSTAB. El contenido del informe y la extensión de los resultados se pueden seleccionar específicamente para los cálculos individuales.
