Módulo adicional para o RFEM 5
RF-TOWER Design

• Consideração dos dados de entrada dos outros módulos do RF-/TOWER (Structure, Equipment, Loading, Effective Lengths)
• Classificação automática de secções

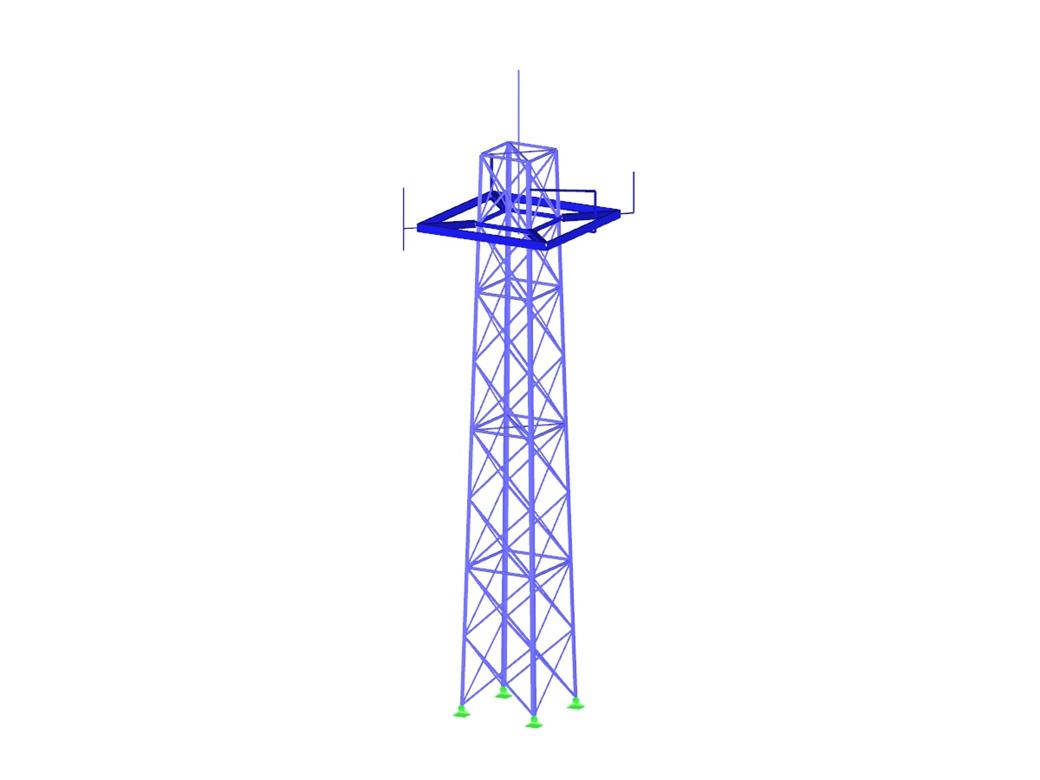

• Dimensionamento de torres trianguladas trilaterais e quadrilaterais segundo as normas EN 1993-1-1, EN 1993-3-1 e EN 50341, incl. os anexos nacionais

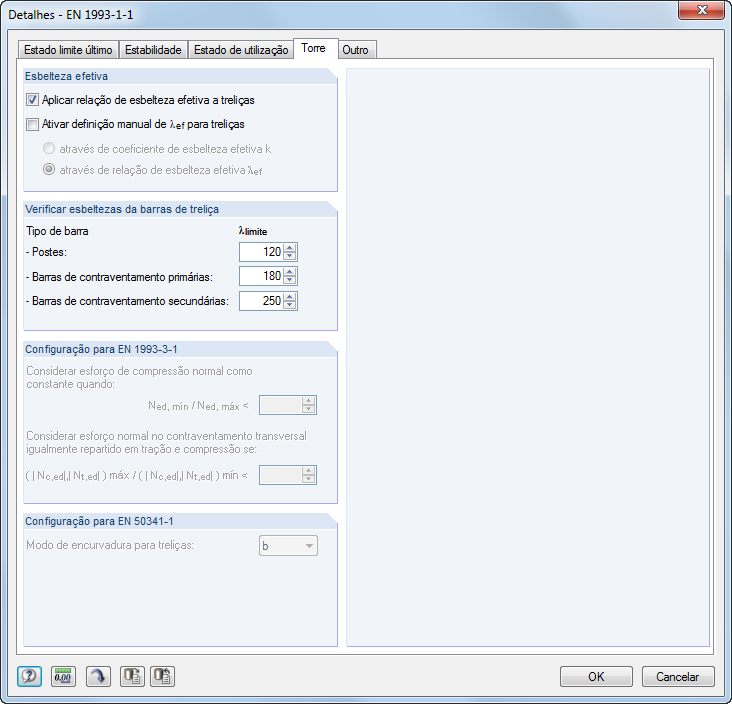

• Verificação da encurvadura por flexão das barras de treliças com base no grau de esbelteza efetivo, dependente de contraventamentos e condições de apoio
• Dimensionamento de equipamentos, por exemplo, plataformas de acordo com a EN 1993-1-1

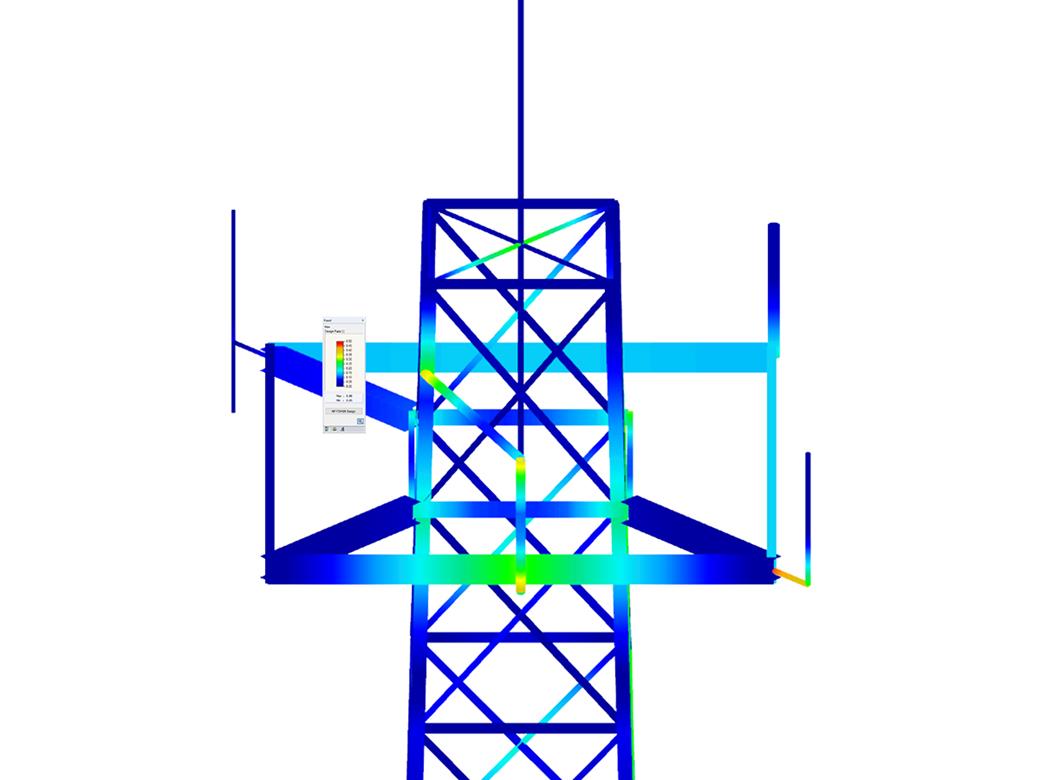

• Representação clara dos resultados inclusive parâmetros relevantes nas tabelas de resultados
• Resultados de uma lista de peças
• Criação de um relatório de impressão fidedigno

Ao dimensionar cargas devido a tração, compressão, flexão e corte, o RF-/TOWER Design compara os valores de cálculo da capacidade de carga máxima com os valores de cálculo das ações. No caso de componentes estruturais serem submetidos simultaneamente à flexão e à compressão, é efetuada uma interação. Relativamente à fórmula de interação, o RF-/TOWER Design permite a determinação dos coeficientes de acordo com o primeiro método (anexo A) ou o segundo método (anexo B).

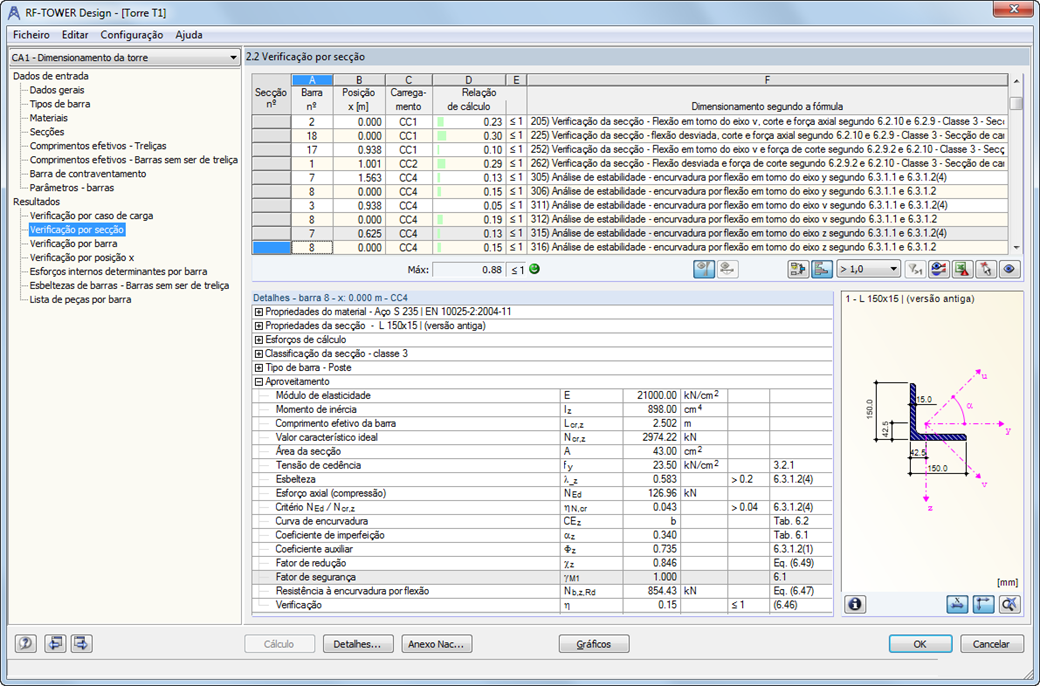

Para a verificação da encurvadura por flexão, não é necessária a introdução do grau de esbelteza nem da carga de encurvadura crítica elástica do caso de encurvadura determinante O módulo calcula automaticamente todos os coeficientes necessários para o valor de cálculo da resistência à flexão. O momento crítico ideal para encurvadura lateral por flexão-torção é determinado pelo programa para cada barra em cada posição x da secção.
