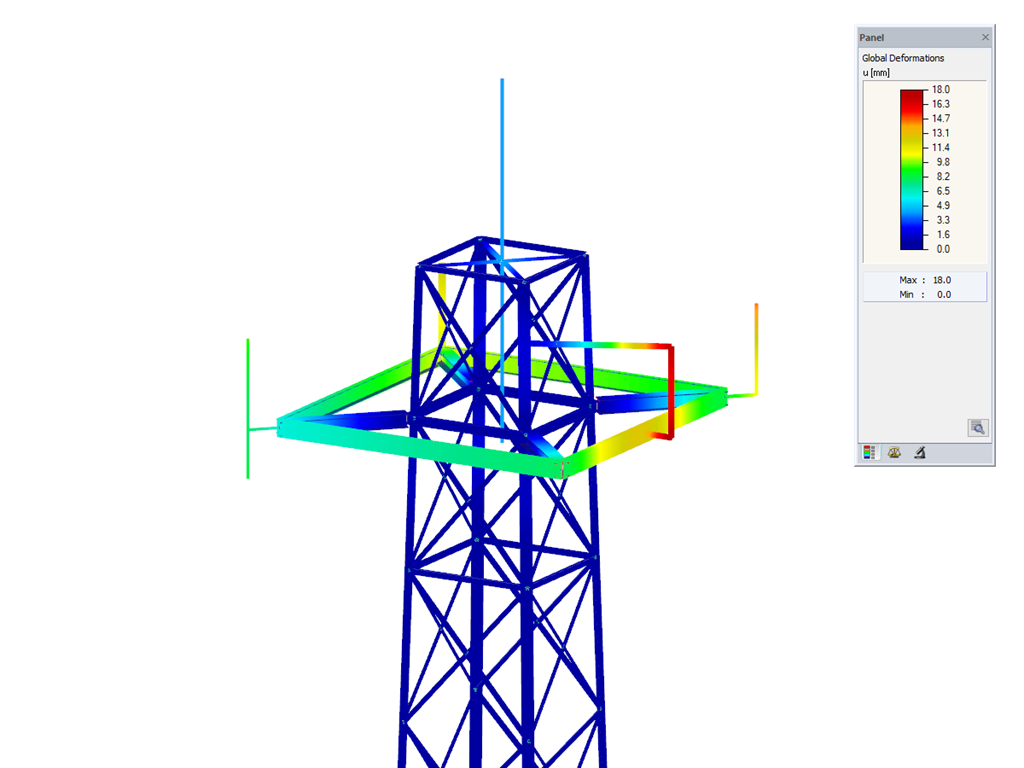

Vérification des barres de pylônes en treillis selon l'Eurocode
RF-/TOWER Design | Fonctionnalités
- Considération des données entrées dans les autres modules RF-/TOWER (Structure, Equipment, Loading, Effective Lengths)
- Classification automatique des sections
- Conception et vérification des pylônes en treillis de section triangulaire et rectangulaire/carrée selon EN 1993-1-1, EN 1993-3-1 et EN 50341 y compris les annexes nationales (NAs)
- Analyse de flambement par flexion des poutres treillis à partir du rapport d'élancement efficace, considérant les contreventements et conditions d'appui
- Conception et vérification de l'équipement, par exemple de plateformes, selon EN 1993-1-1

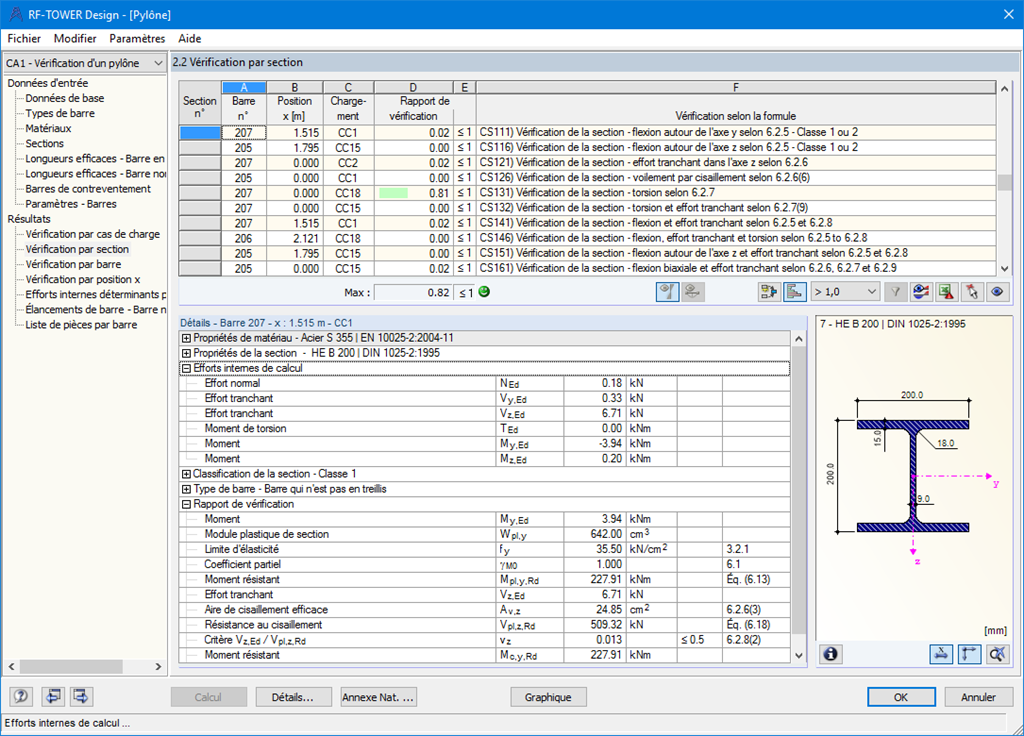

- Affichage clair des résultats y compris les paramètres pertinents dans les tableaux de résultats
- Sortie de la liste des pièces
- Création du rapport d'impression pour les ingénieurs de contrôle

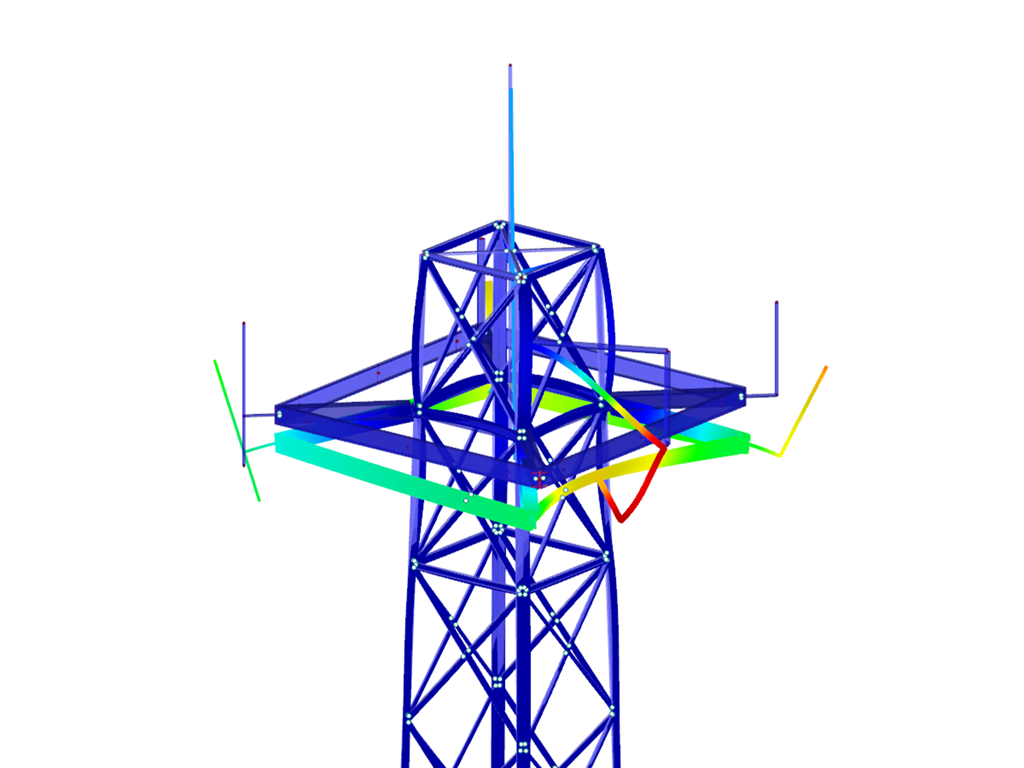

RF-/TOWER Design | Entrée

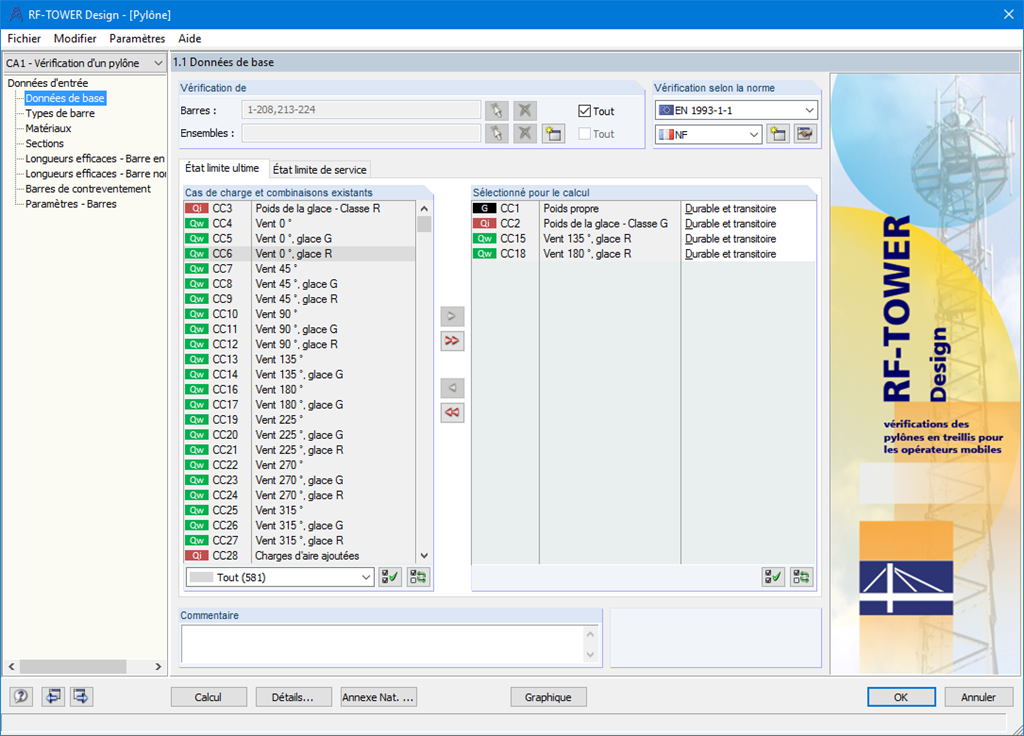

Les barres des pylônes en treillis de section triangulaire et rectangulaire/carrée sont assignées automatiquement, à condition que le pylône en treillis ait été généré dans les modules additionnels RF-/TOWER Structure et RF-/TOWER Equipment.
Cependant, il est également possible d'assigner les barres manuellement. Dans RF-/TOWER Design, vous pouvez utiliser les longueurs efficaces des barres treillis générées dans le module additionnel RF-/TOWER Effective Lengths. Une entrée manuelle est également possible.
Selon les normes EN 1993-3-1 et EN 50341, différents cas de contreventement et types d’appui peuvent être définis pour les barres de brin et les barres de contreventement.

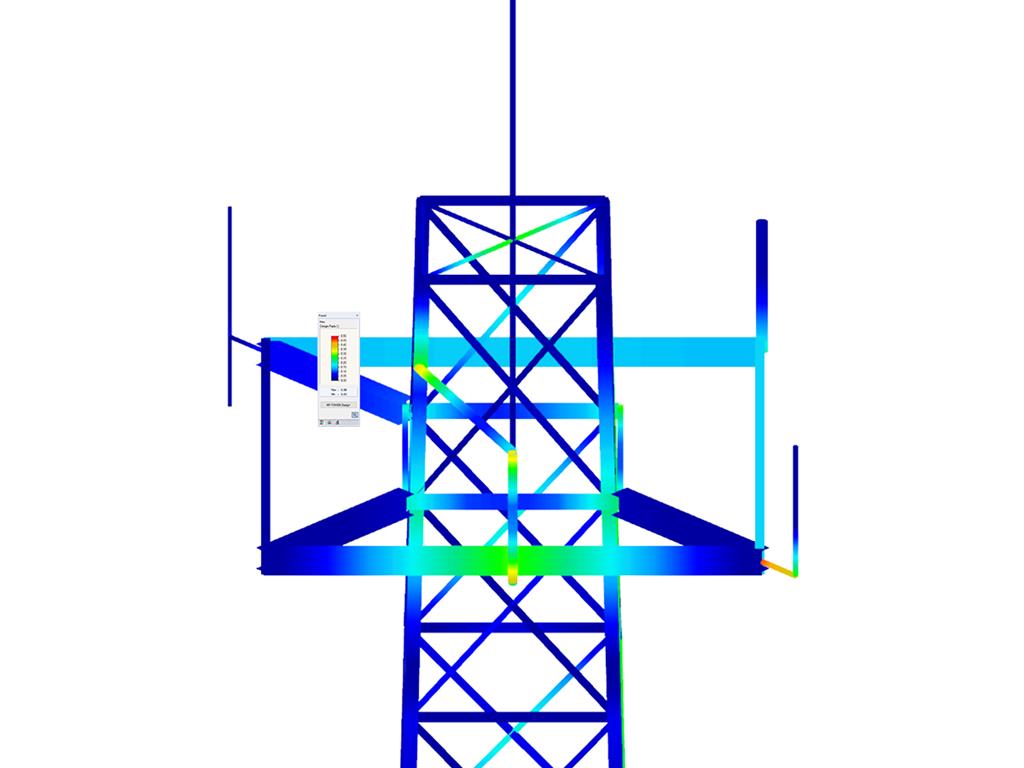

RF-/TOWER Design | Calculer
Le module compare les valeurs de calcul de la capacité de charge maximale aux valeurs de calcul des actions lors de la vérification de la traction, de la compression, de la flexion et des charges de cisaillement. Si les composants sont soumis à la fois à la flexion et à la compression, le programme effectue une interaction. Pour la formule d’interaction vous pouvez choisir si vous voulez déterminer les facteurs selon la méthode 1 (annexe A) ou 2 (annexe B).
La vérification du flambement par flexion n'a besoin ni de l'élancement ni de la charge critique de flambement élastique du cas de flambement considéré. Le module calcule automatiquement tous les facteurs requis pour la valeur de calcul de la contrainte de flexion. Le moment critique pour le déversement est déterminé par le programme lui-même, pour chaque barre à chaque position x de la section.

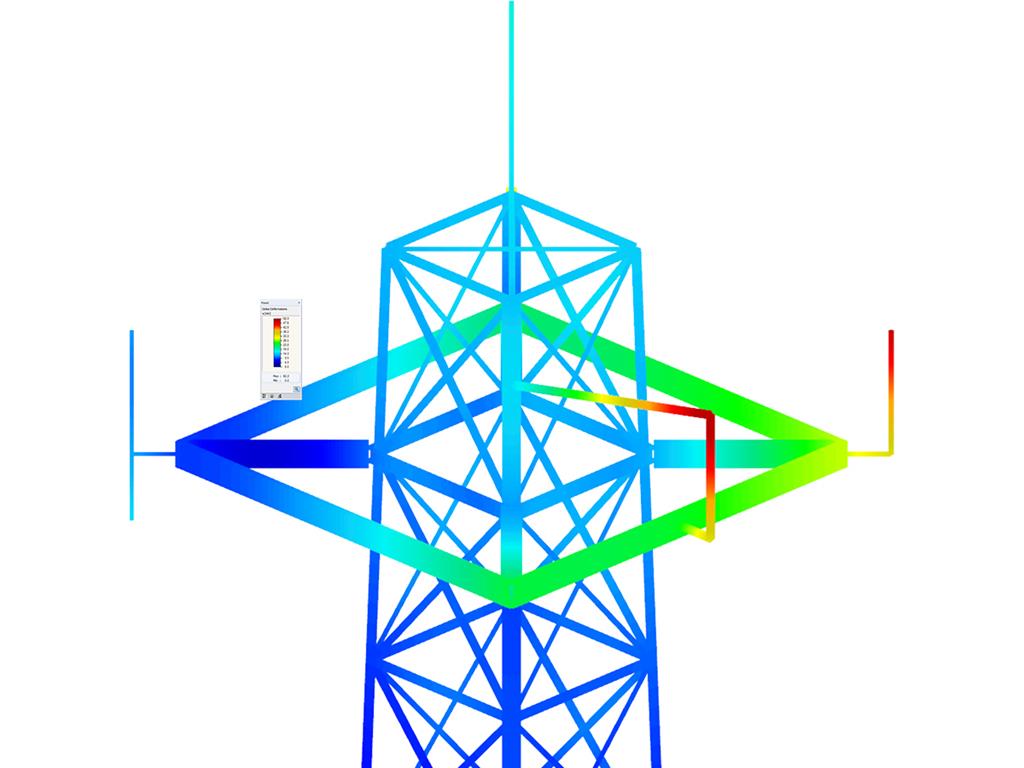

RF-/TOWER Design | Édition
Les résultats sont affichés dans les tableaux de module clairement arrangés. En complément aux résultats de vérification, la sortie inclut tous les paramètres relevant pour la vérification. En plus, une liste de pièce est générée automatiquement lors de calcul.
Toutes ces données de module font partie du rapport d'impression de RFEM/RSTAB. Le contenu du rapport d'impression et la quantité de résultats peuvent être sélectionnés selon les besoins individuels.
