Přídavný modul pro RFEM 5
RF-TOWER Design

Přídavný modul pro RFEM 5
RF-TOWER Design

Přídavný modul RF‑TOWER Design vám umožňuje posouzení příhradových stožárů podle vybraných norem. Zohledněny jsou také vstupní data z ostatních přídavných modulů RF‑TOWER (Structure, Equipment, Loading a Effective Lengths).

Software vám nabízí automatickou klasifikaci průřezů, posouzení trojúhelníkových a čtyřúhelníkových příhradových stožárů včetně národních příloh, analýzu vzpěru příhradových prutů a posouzení plošin. Výsledky jsou přehledně zobrazeny v tabulkách a můžete také vytvořit výkaz materiálu a ověřitelný tiskový protokol.

Banner | RSTAB-Zusatzmodul - Dynamická analýza
Přídavný modul RF-/TOWER Design pro RFEM/RSTAB | Posouzení příhradových nosníků podle Eurokódu
Model příhradové věže

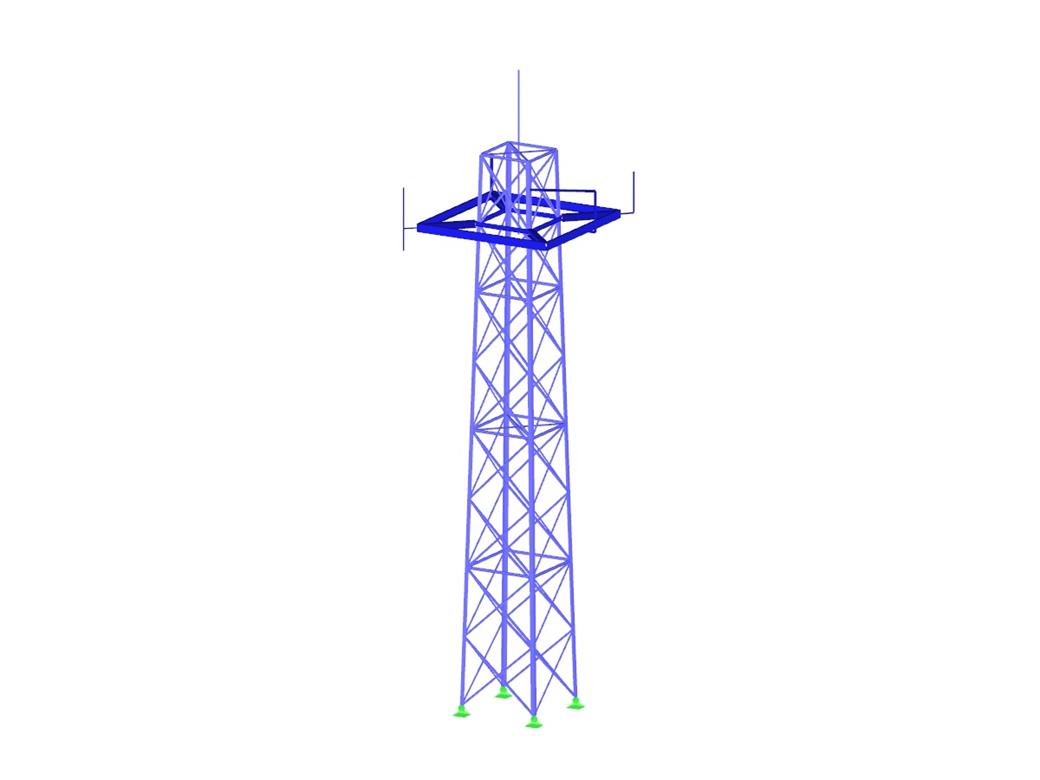

Ocelový stožár
Solutions Towers 2

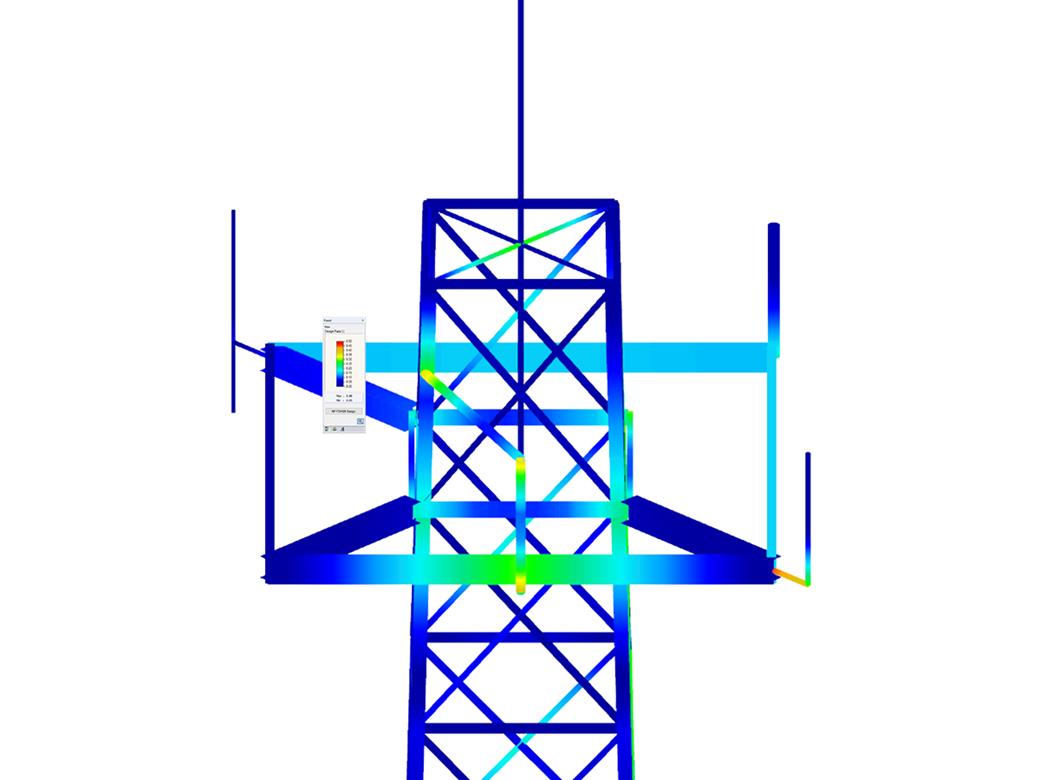

Solutions Towers 7

RF-/TOWER Design | Základní funkce

  • Zohlednění vstupních dat z ostatních přídavných modulů RF-/TOWER (Structure, Equipment, Loading, Effective Lengths)
  • Automatická klasifikace průřezů
  • Posouzení trojúhelníkových a čtyřbokých příhradových stožárů podle EN 1993-1-1, EN 1993-3-1 a EN 50341 včetně národních příloh
  • Analýza rovinného vzpěru příhradových nosníků na základě účinné poměrné štíhlosti v závislosti na vyztužení a podporových podmínkách
  • Posouzení příslušenství stožárů, například plošin podle normy EN 1993-1-1
  • Přehledné zobrazení výsledků včetně příslušných parametrů v tabulkách výsledků
  • Výkaz materiálu
  • Ověřitelný tiskový protokol
Základní údaje v RF-CONCRETE Surfaces

RF-/TOWER Design | Údaje

Pruty trojúhelníkových a čtyřbokých příhradových stožárů se přiřadí automaticky, pokud byl příhradový stožár vygenerován v přídavných modulech RF-/TOWER Structure a RF-/TOWER Equipment.

Pruty je ovšem možné přiřadit také ručně. V přídavném modulu RF-/TOWER Design lze použít vzpěrné délky příhradových prutů vygenerované v přídavném modulu RF-/TOWER Effective Lengths. Možné je také ruční zadání.

Podle norem EN 1993-3-1 a EN 50341 lze pro pruty ramena a ztužidla zadat různé případy ztužení a typy podpor.

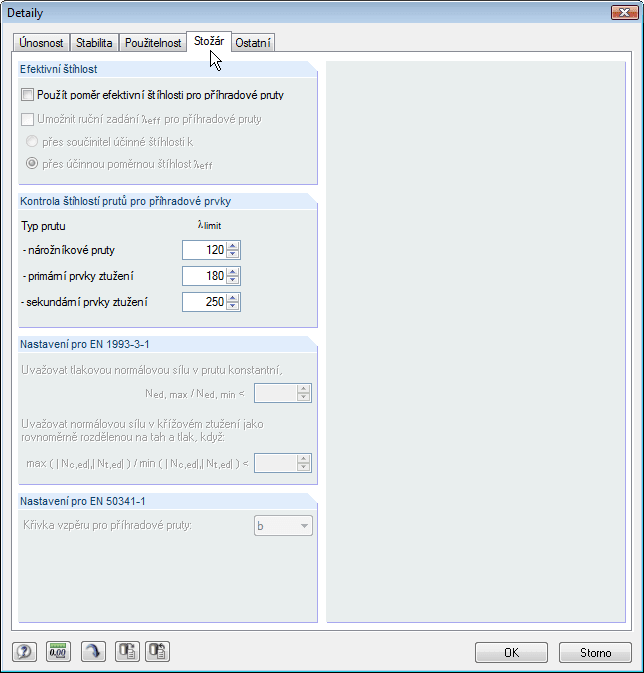

Detaileinstellungen für Gittermast

RF-/TOWER Design | Dimenzování,

Při posouzení zatížení v tahu, tlaku, ohybu a smyku modul porovnává návrhové hodnoty maximální únosnosti s návrhovými hodnotami účinků. Pokud konstrukční dílce podléhají ohybu a tlaku současně, program tuto interakci zohlední. RF‑/TOWER Loading umožňuje zvolit interakční vzorec stanovit součinitele podle metody 1 (příloha A) nebo 2 (příloha B).

Posouzení na rovinný vzpěr nevyžaduje ani štíhlost, ani pružné kritické zatížení rozhodujícího případu vybočení. Modul automaticky spočítá všechny potřebné součinitele pro návrhovou hodnotu ohybového napětí. RF‑/TOWER Design určí Ideální kritický moment vzpěru určí samostatně pro všechny pruty na každém místě x daného průřezu.

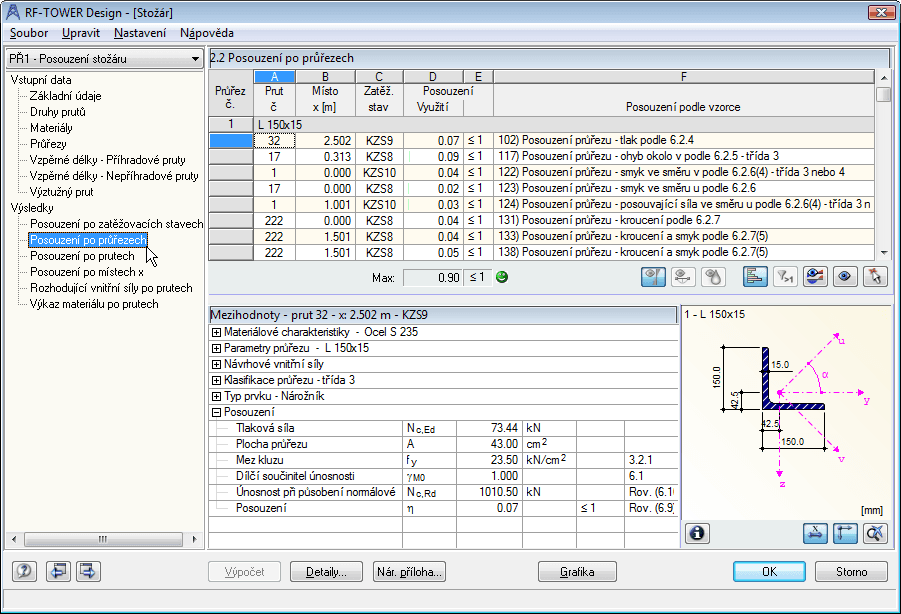

2.2 Posouzení po průřezech

RF-/TOWER Design | Vydání

Výsledky se zobrazí v přehledně uspořádaných oknech modulu. Výstupní údaje obsahují kromě výsledků posouzení také všechny související parametry. Během výpočtu se automaticky vytvoří výkaz materiálu.

Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah protokolu a rozsah výsledků lze vybrat pro jednotlivá posouzení.
