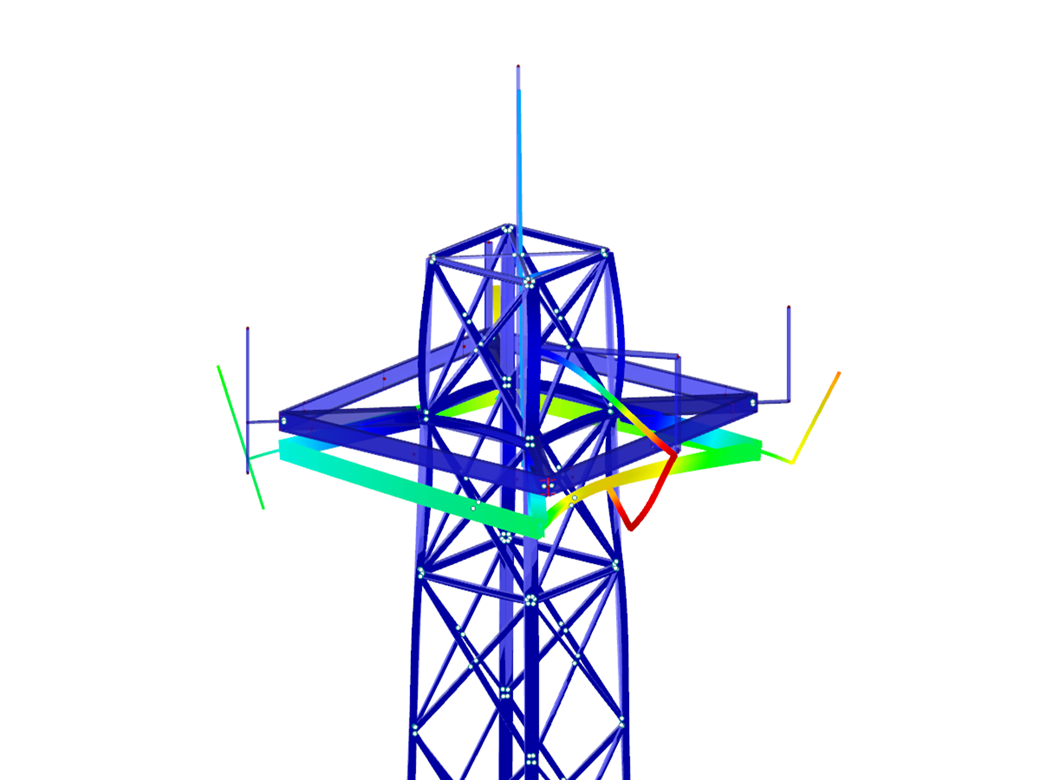

格构式塔架杆件按照欧洲规范设计
总数： 4
RF-/TOWER Design (塔架设计模块) | 产品特性
- 考虑从 RF-/TOWER 其他附加模块导入的数据（结构、设备、荷载、屈曲长度）
- 自动截面分类
- 按照规范 EN 1993-1-1、EN 1993-3-1、EN 50341 包含国家附录，设计和计算平面为三角形或者四边形的格构式塔架
- 考虑支撑和支座条件的基础上使用有效长细比验算桁架杆件的弯曲屈曲
- 计算设备按照规范 EN 1993-1-1，例如平台
- 在结果表格中一目了然显示包括相关参数在内的结果
- 输出部分列表
- 创建容易检查的打印输出报告

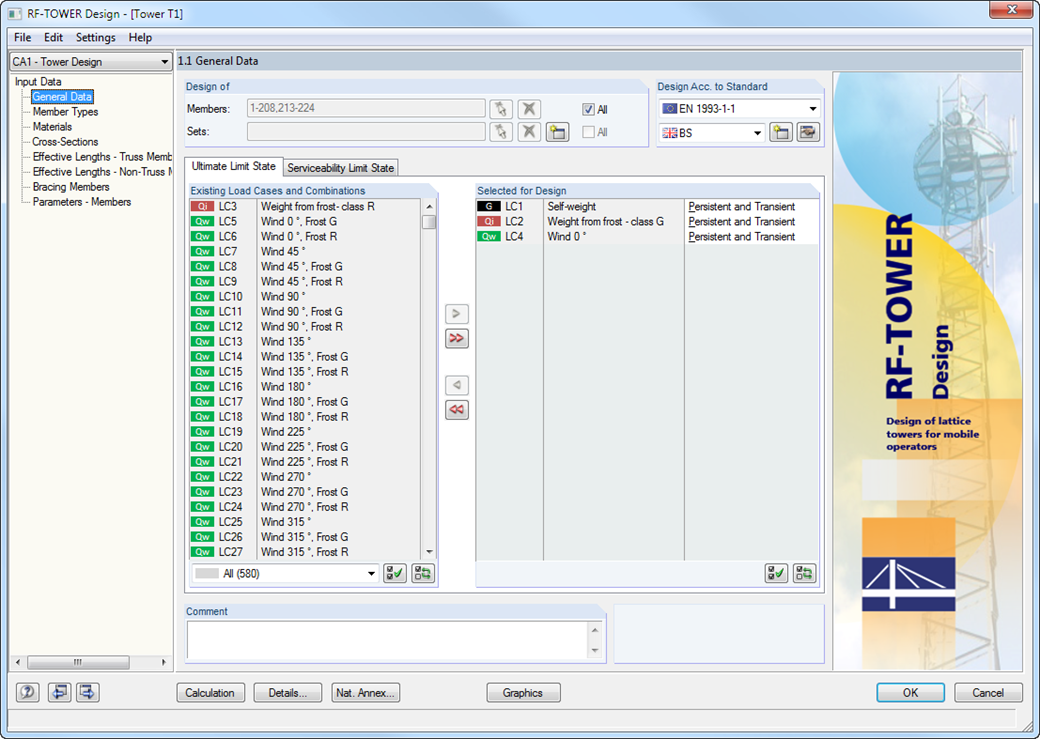

RF-/TOWER Design (塔架设计模块) | 输入

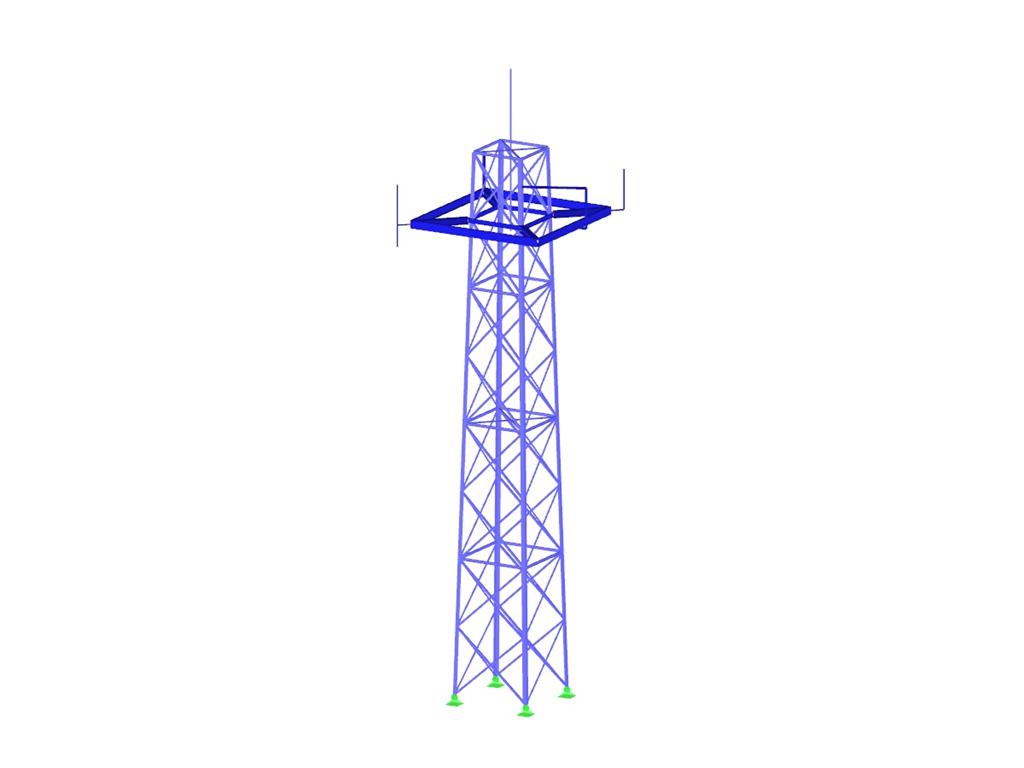

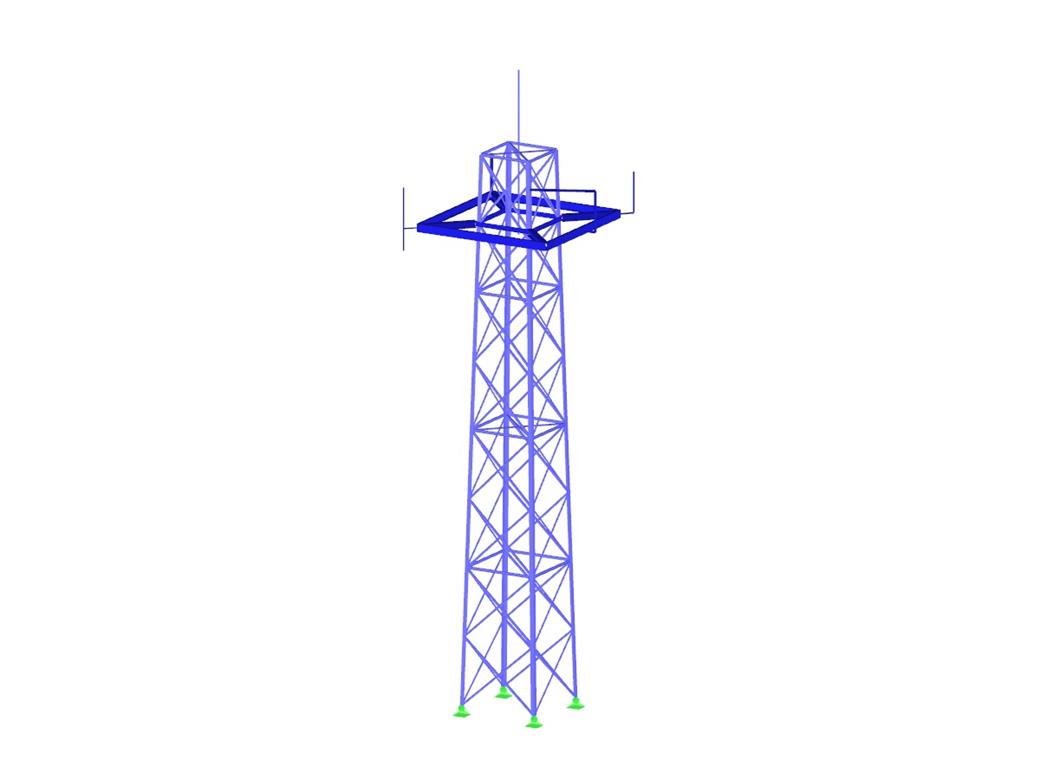

三角形和四边形的格构式塔架的杆件是自动分配的，只要该格构式塔架是在附加模块 RF-/TOWER Structure 和 RF-/TOWER Equipment 中生成的。
但也可以手动分配杆件。 在 RF-/TOWER Design 中您可以使用附加模块 RF-/TOWER Effective Lengths 中生成的桁架杆件的有效长度。 也可以手动输入。

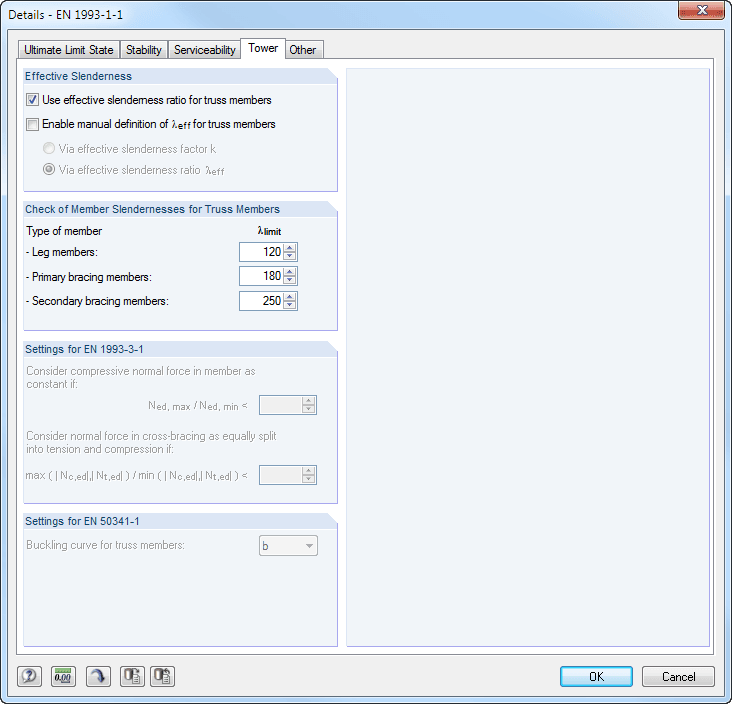

另外还可以根据规范 EN 1993-3-1 和 EN 50341 对肢杆件设置不同的支撑工况和支座类型。
RF-/TOWER Design (塔架设计模块) | 设计
对轴心受力、受弯和受剪构件进行计算时，需将其抗力设计值与荷载作用设计值进行对比。 如果进行压弯构件设计时，附加模块 RF-/TOWER Design 会采用弯矩和压力的相关公式。 您可以按照附录 A 中的方法 1 或附录 B 中的方法 2 确定相关系数。
对于弯曲屈曲验算，对于长细比和弹性临界屈曲荷载没有要求。 该模块会自动计算弯矩承载力设计值所需的所有系数。 RF-TOWER Design 可以确定构件每个 x 位置上的弹性弯扭屈曲临界弯矩。
RF-/TOWER Design (塔架设计模块) | 版本

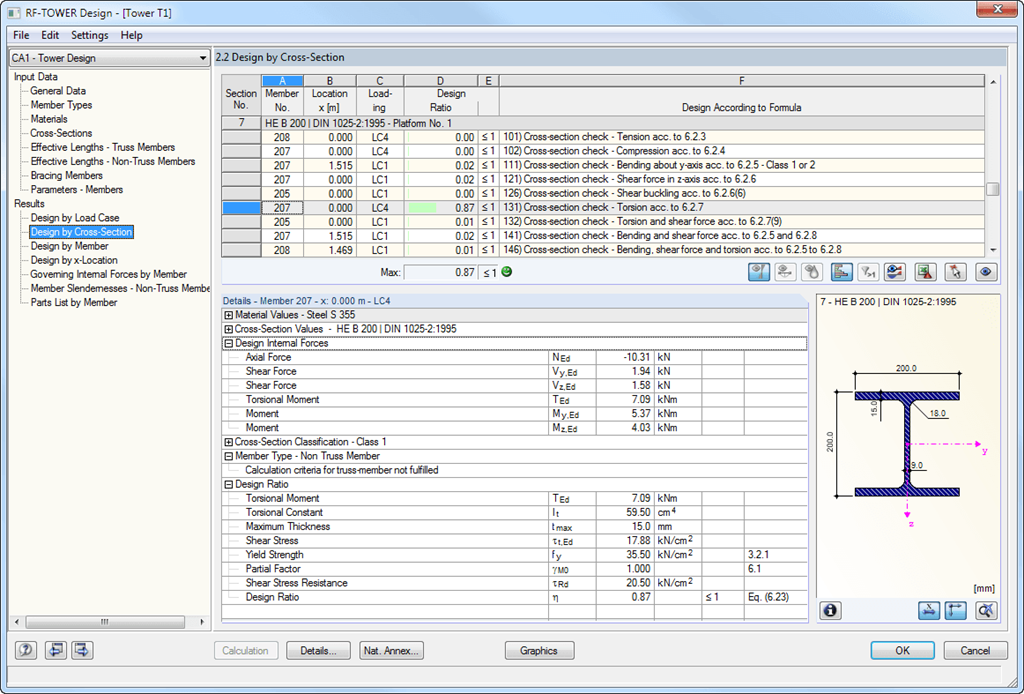

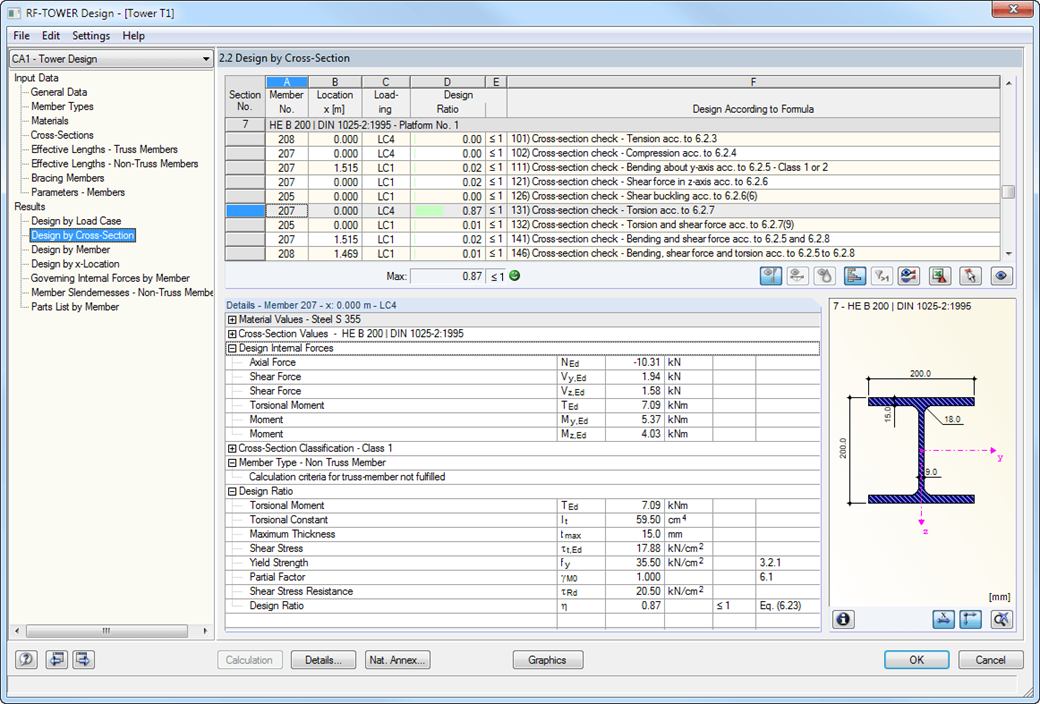

结果显示在模块窗口中，一目了然。 除了验算验算外，计算结果中还包括所有与设计相关的参数。 在计算过程中会自动生成物料列表。
完整的模块数据是 RFEM/RSTAB 计算书的一部分。 报告的内容和范围可以根据不同的设计需要进行选择。
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
计算价格
总金额 1,750.00 USD
该价格适用于United States。
