RFEM 5 附加模块 - 塔架和桅杆
RFEM 5 提供了各种附加模块来对格构式塔架进行连续规划。 可以自动生成结构模型中的荷载,计算有效长度,以及按照欧洲规范进行设计。

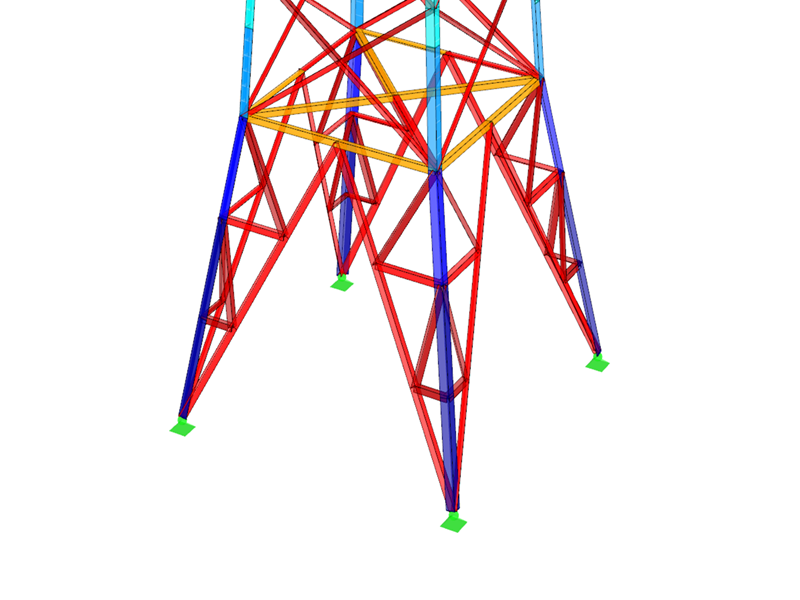

RFEM 5 RF-TOWER Structure 附加模块
附加模块 RF-TOWER Structure 是一种创新的工作流程选项,可以用于生成几何形状复杂的三维塔架结构。 用户可以使用参数化轻松生成格构式塔架结构。
此外,还可以使用 RF-TOWER Structure 对现有的 RFEM 模型进行修改。

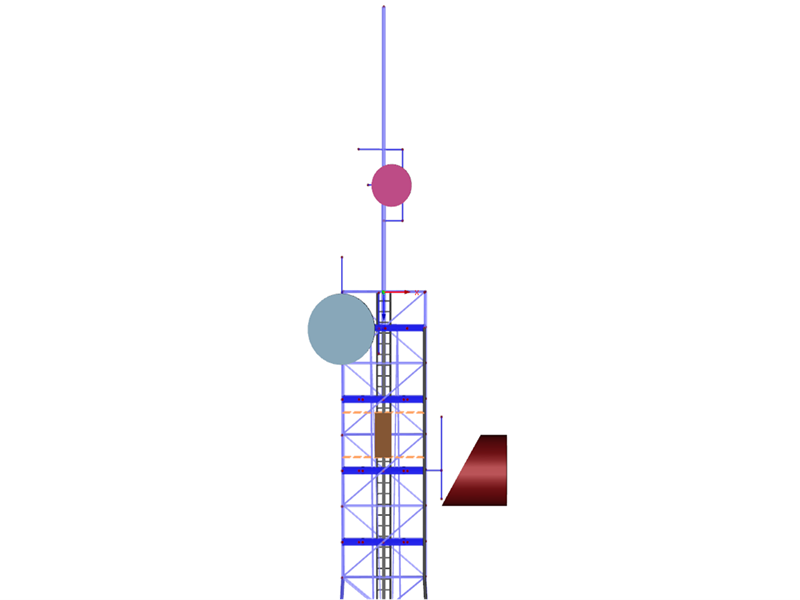

RFEM 5 的附加模块 RF-TOWER Equipment
RFEM 的附加模块 RF-TOWER Equipment 是一个用户友好型高效的软件解决方案,可以快速准确地分析与设计复杂结构。 工程师和绘图员可以使用该模块对天线、信号塔、平台和梯子等设备的承载力和稳定性进行计算和优化。
在附加模块 RF-TOWER Equipment 中可以简单地生成塔架设备相关的塔架发射系统。

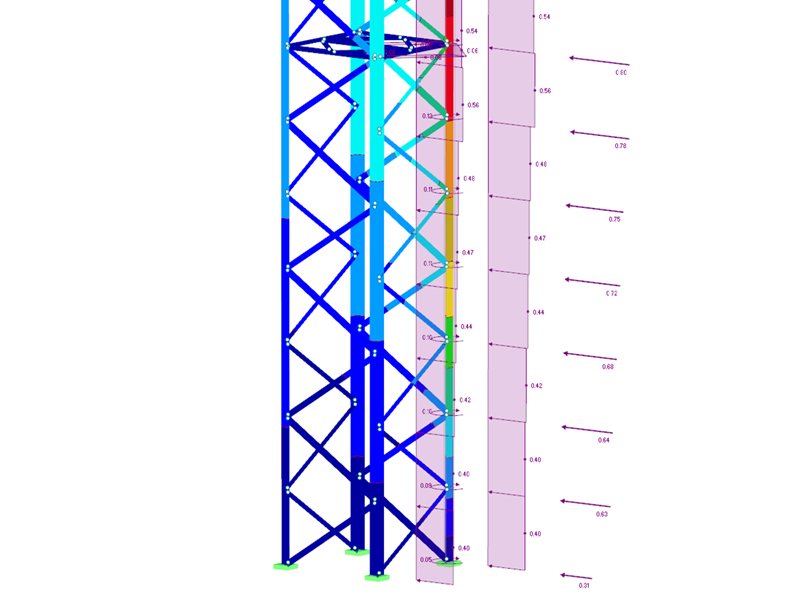

RFEM 5 附加模块 RF-TOWER Loading
附加模块 RF-TOWER Loading 是一个 RFEM 附加模块,使用它可以生成风荷载、覆冰荷载和活荷载等效应。 在 RF-TOWER Structure 和 RF-TOWER Equipment 中创建的对象也会被考虑。
该模块可以考虑塔架包括设备的自重, 确定作用在塔架和设备上的风荷载,同时考虑结构受振动的影响(阵风反作用系数), 为平台分配面荷载和集中荷载, 减少平台上的总风荷载。 selected objects, and generating traffic load cases with surface and maintenance loads.
RFEM 5 RF-TOWER 附加模块, 有效长度
用户可以使用附加模块 RF-TOWER Effective Lengths 计算正方形、矩形或三角形格构式塔架中杆件的屈曲长度。
输入是考虑在主程序 RFEM 中用户自定义的格构式塔架,以及在附加模块 RF-TOWER Structure 和 RF-TOWER Equipment 中创建的格构式塔架。 计算有效长度可以导出到附加模块 RF-/TOWER Design 中。
RFEM 5 的附加模块 RF-TOWER Design
使用附加模块 RF-TOWER Design 可以按照选定的规范对格构式塔架进行设计。 来自RF-TOWER附加模块的其他模块的输入,例如结构、设备、荷载和有效长度,也会被考虑。
软件提供了自动截面分类、包含国家附录的三角形和四边形格构式塔架设计、桁架杆件弯曲屈曲分析以及平台设计等功能。 结果可以清楚地显示在结果表格中,并且可以创建物料列表和可验证的打印输出报告。
RFEM 5 的附加模块 RF-JOINTS Steel - Tower
附加模块 RF-JOINTS Steel - Tower 专门用于按照欧盟规范设计格构式塔架杆件铰接连接。
该应用程序允许设置各种不同的连接类型,例如 2D 或三维空间对角线连接类型,不带节点板。 对角腹杆件的连接也考虑使用 T 形、K 形和 KT 形连接。
