设计反应谱： 地震工程学基本原理

写这篇文章的灵感来自 Pinkawa 先生关于这个话题的一个观察：

• Linkedin 上的 Marius Pinkawa 说： 𝗥𝗲𝘀𝗽𝗼𝗻𝘀𝗲 𝗦𝗽𝗲𝗰𝘁𝗿𝗮: 𝗧𝗵𝗲 𝗛𝗲𝗮𝗿𝘁 𝗼𝗳 𝗦𝗲𝗶𝘀𝗺𝗶𝗰 𝗗𝗲𝘀𝗶𝗴𝗻!

在地震工程中，了解并减轻地震对结构的影响至关重要。 设计反应谱 (DRS) 是描述结构对地震作用的反应的一种图形表示方法，是理解和量化结构在地震作用下的效应的基础。 从最简单到最复杂的抗震分析方法，在评估抗震要求时DRS都是不可或缺的。 DRS 的广泛应用确保工程师可以评估结构对地震的响应，从而实现满足安全性、弹性和规范合规性标准的设计。

什么是设计反应谱？

设计反应谱表示由于地面运动引起的结构峰值响应（加速度、速度或位移）与结构自振周期的函数关系。 它包含了抗震要求，受以下关键因素的影响：

• 结构阻尼： 运动过程中能量耗散的速率。
• 地面运动特征： 地震烈度、频率和持续时间。
• 土壤类型： 特定地点的运动效果可以被放大。

DRS 模型对这些因素的适应性使得它适用于地震风险不同的地点，许多不同类型的建筑物。 因此，它可以帮助工程师们根据大量的地震数据进行明确和实用的指导，从而对结构进行承载。

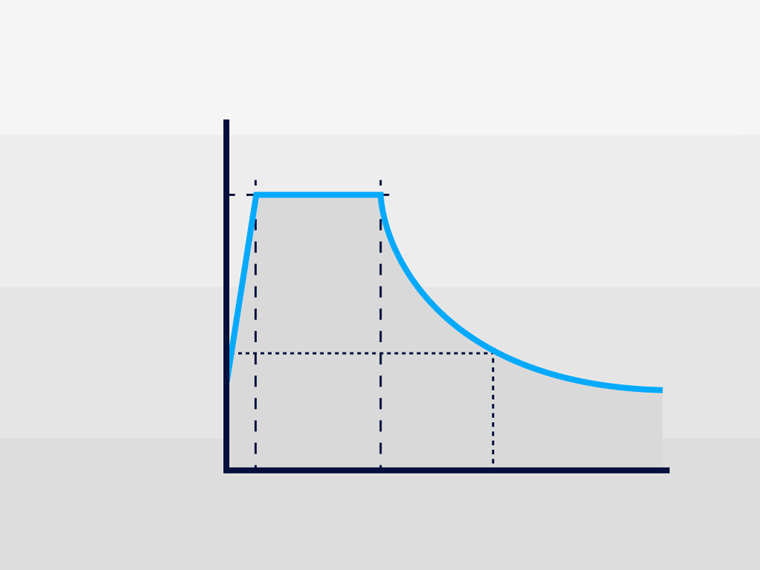

设计反应谱图示

为什么必须要填写设计反应谱？

1. 抗震设计的标准化输入
DRS 模块提供了一致的地震力表示，确保了结构分析的一致性，并且符合项目的建筑规范。

2. 适用于各种地震分析方法
无论是线性还是非线性、静力还是动力抗震设计结果，DRS 都是确定地震需要的基础。 在下面的章节中将进一步探讨这种多功能性。

3. 规范合规性
欧洲规范 8、ASCE 7 和 IS 1893 等抗震设计规范要求使用设计谱，以确保结构能够承受地震力。

设计反应谱在抗震分析方法中的作用

1.等效侧向力（ELF）法

正如在以前的知识库文章（见末尾）中所讨论的，ELF方法仅考虑结构的基本模态，并相应地在结构中分配底部剪力。 DRS 用于确定建筑物基本周期 的谱加速度，然后用于计算基准剪力。

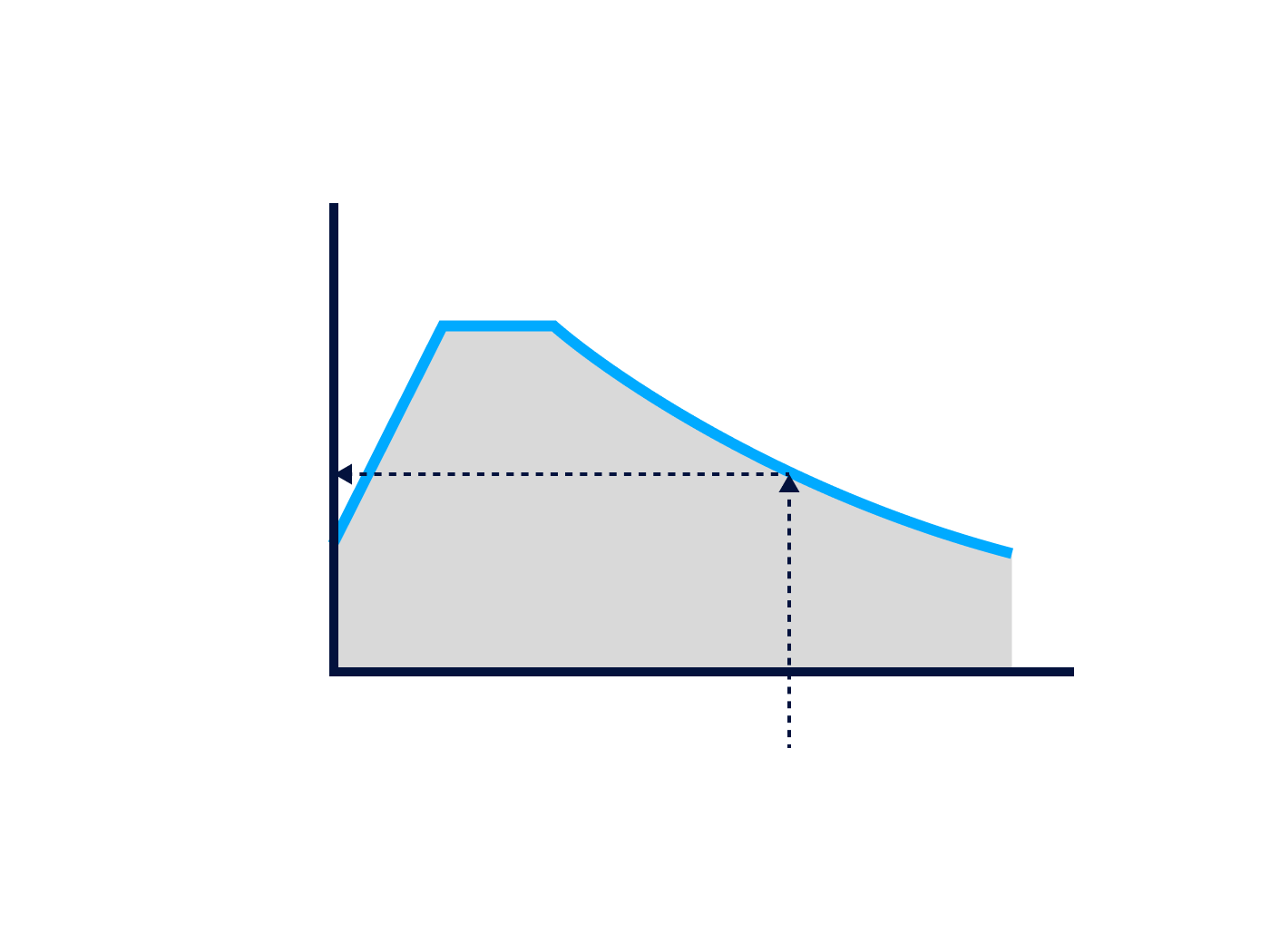

等效侧向力分析的设计反应谱

2. 多振型反应谱分析

该方法扩展了极低频方法，可以考虑多种振型，使该方法对于复杂结构的计算精度更高。 DRS 可以计算每个有效振型周期的谱加速度，确保对地震反应的全面评估。

用于多模态反应谱分析的设计反应谱

3.非线性静力（Pushover）分析

Pushover 分析用于在基于性能的抗震设计中，评估结构在地震荷载作用下的承载力。 其结果是承载力曲线，显示了力-位移的关系。 通过将其与从 DRS 导出的需求曲线叠加，工程师可以确定性能点，该性能点代表给定地震情况下的预期位移。 这种比较缩小了抗震要求和结构承载力之间的联系。

基于设计反应谱的抗震设计 Pushover 分析

4. 时程分析

时程分析法是最复杂的地震分析方法，它模拟结构对实际地面运动记录的响应。 为了确保所应用的地震输入反映设计水平的地震危险性，必须缩放或选择加速度时间曲线以与 设计反应谱 相匹配。 这个过程确保了随时间变化的结构行为符合地震要求。

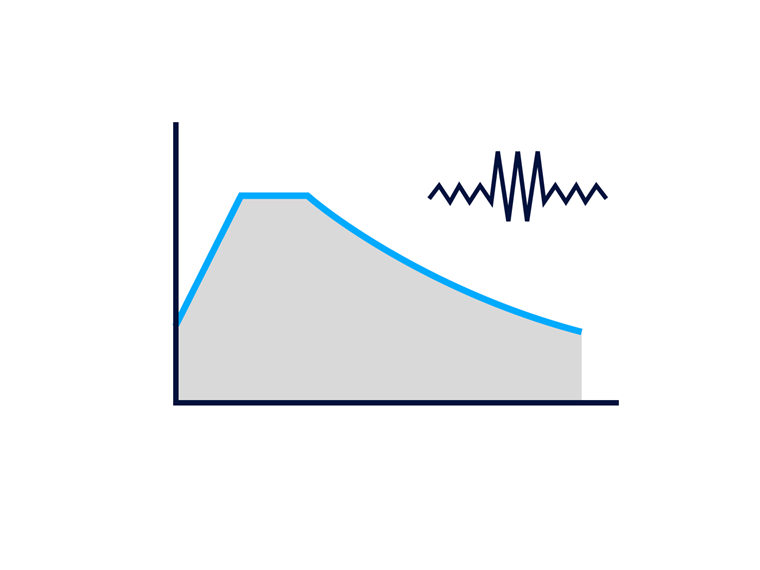

Design Response Spectrum in Time History Analysis Alt Text Diagram showing design response spectrum applied in time history seismic evaluation.

概述总结

设计反应谱是地震工程的基础，为分析地震作用提供了一个标准化和多功能的框架。 它的重要性超出了分析的复杂性，因为它确保了每种方法，无论是基本的还是高级的，都必须考虑到抗震计算的意义。 从计算静力分析中最简单的底面剪力到动力分析中的缩放加速度时间曲线，DRS 可确保可靠和有弹性的设计。 但其通用性使其成为工程师们进行结构抗震设计不可缺少的工具。

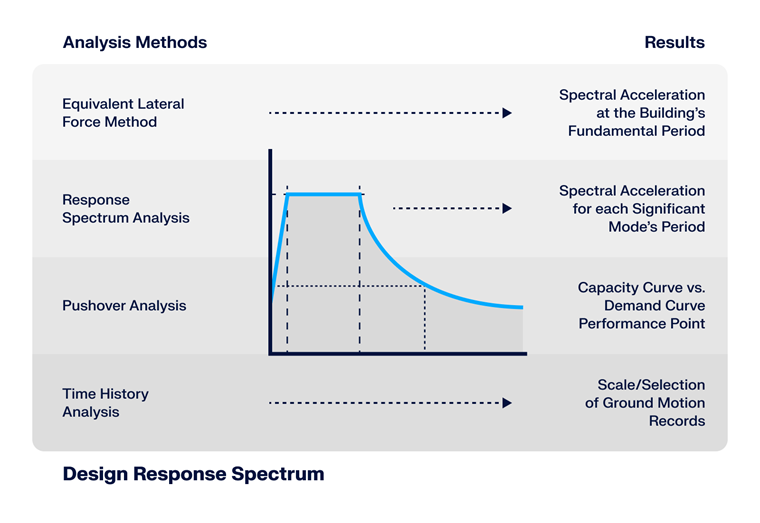

Seismic Analysis Techniques and Design Response Spectrum
