Cet article s’inspire d’une remarque de M. Pinkawa à ce sujet :
En construction parasismique, il est essentiel de comprendre et d’atténuer l’impact des forces sismiques sur les structures. Le spectre de réponse en calcul (DRS), une représentation graphique de la façon dont différentes structures réagissent au mouvement sismique du sol, sert de pilier pour comprendre et quantifier les effets des forces sismiques sur les structures. Le spectre de réponse de calcul reste indispensable pour évaluer les sollicitations sismiques, des méthodes d’analyse les plus simples aux plus complexes. L’application universelle du spectre de réponse de calcul garantit que les ingénieurs peuvent évaluer comment les structures réagissent aux événements sismiques, permettant ainsi des vérifications conformes aux normes de sécurité, de résilience et de conformité.
Qu’est-ce que le spectre de réponse de calcul ?

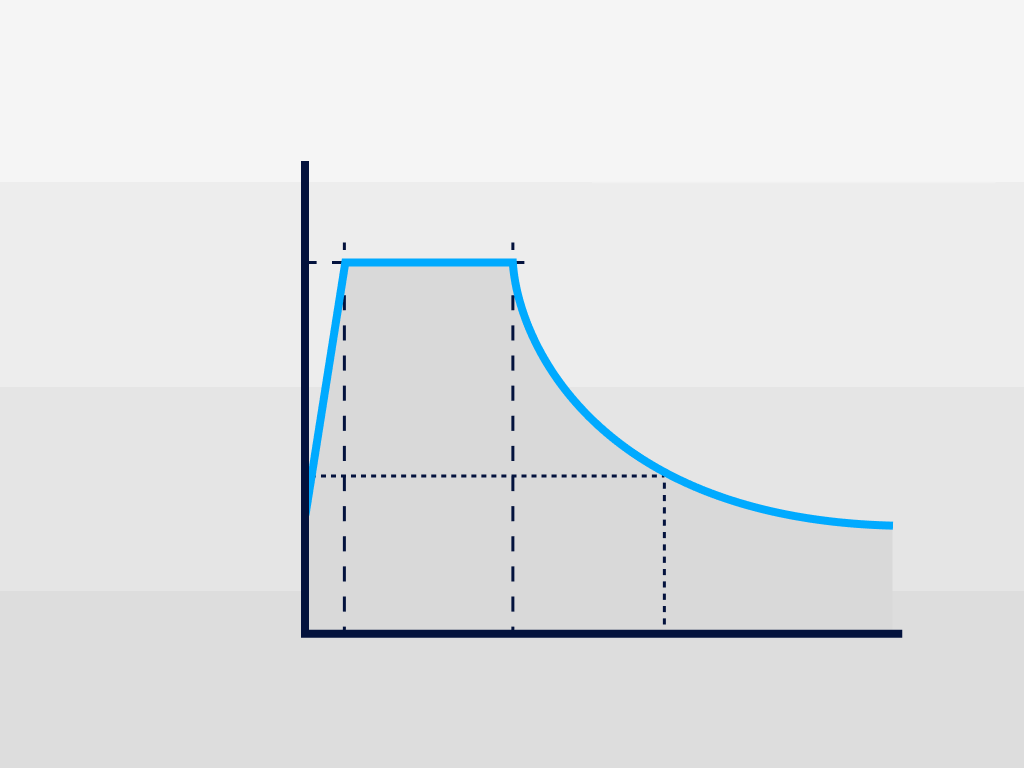

Un spectre de réponse de calcul représente la réponse structurelle maximale (accélération, vitesse ou déplacement) due au mouvement du sol, tracée en fonction de la période de vibration propre de la structure. Il contient les charges sismiques et est influencé par des facteurs clés tels que :
- L’amortissement structurel : Vitesse à laquelle l’énergie se dissipe pendant le mouvement.
- Caractéristiques de mouvement du sol : Intensité de la sismicité, contenu de la fréquence et durée.
- Classe de sol : Effets propres au site qui amplifient le mouvement.
Grâce à son adaptabilité, le spectre de réponse de calcul est applicable à de nombreux types de bâtiments à divers emplacements présentant des risques de séisme. Il aide ainsi les ingénieurs à transformer des données sismiques complexes en lignes directrices pratiques pour le calcul de structures qui peuvent supporter ces forces en toute sécurité.
Pourquoi le spectre de réponse de calcul est-il essentiel ?
1. Entrée standardisée pour l’analyse sismique
Le spectre de réponse de calcul fournit une représentation cohérente des forces sismiques, assurant l’uniformité dans le calcul de structure et la conformité aux codes de construction à travers les projets.
2. Applicabilité aux méthodes d’analyse sismique
Que l’approche soit linéaire ou non linéaire, statique ou dynamique, le spectre de réponse constitue une base pour quantifier les exigences sismiques. Cette polyvalence sera détaillée dans les sections suivantes.
3. Conformité au code
Les codes de calcul de sismicité tels que l’Eurocode 8, l’ASCE 7 et l’IS 1893 stipulent l’utilisation de spectres de calcul pour assurer que les structures sont conçues de manière à résister aux forces sismiques.

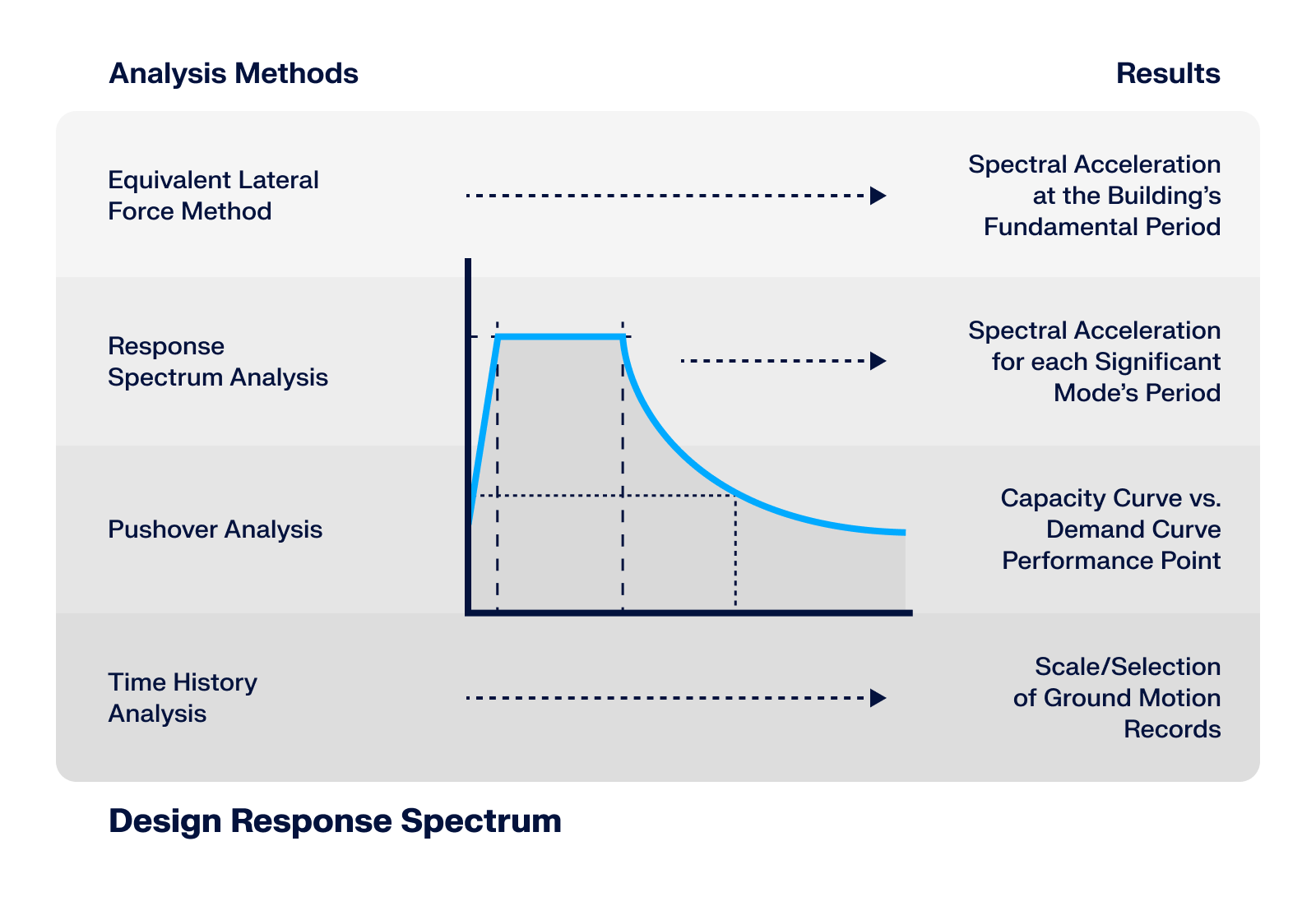

Rôle du spectre de réponse de calcul dans les méthodes d’analyse de sismicité

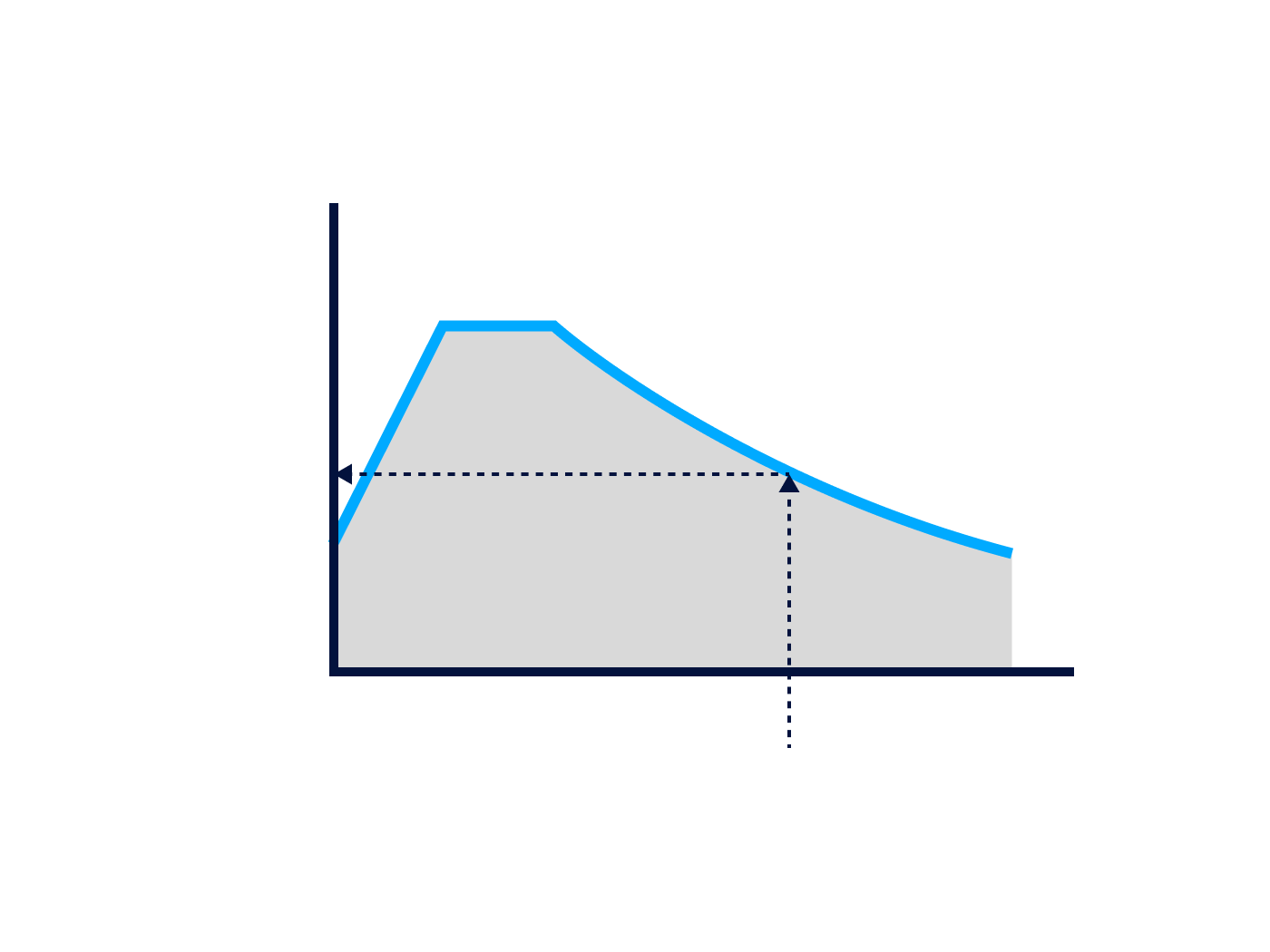

1. Méthode de la force latérale équivalente (ELF)
Comme indiqué dans des articles techniques précédents énumérés à la fin, la méthode ELF ne considère que le mode propre fondamental et répartit les efforts tranchants horizontaux sur la structure en conséquence. Le spectre de réponse sert à déterminer l’accélération spectrale à la période fondamentale du bâtiment, ensuite utilisée pour calculer l’effort tranchant de base.
2. Analyse du spectre de réponse multimodal
Cette méthode étend l’approche ELF en considérant plusieurs modes de vibration, ce qui la rend plus précise pour les structures complexes. Le spectre de réponse de calcul détermine l’accélération spectrale pour chaque mode propre, ce qui garantit une évaluation complète de la réponse sismique.
3. Analyse statique non linéaire (pushover)
L’analyse pushover, utilisée pour les analyses sismiques basées sur les performances, permet d’évaluer la capacité des structures soumises à des charges sismiques croissantes. Le résultat est une courbe de capacité qui affiche la relation force-déplacement. Les ingénieurs déterminent le point de performance qui représente le déplacement prévu au cours d’un événement sismique en superposant celle-ci sur une courbe de demande dérivée du spectre de réponse de calcul. Cette comparaison permet de combler le vide entre la demande sismique et la capacité des structures.

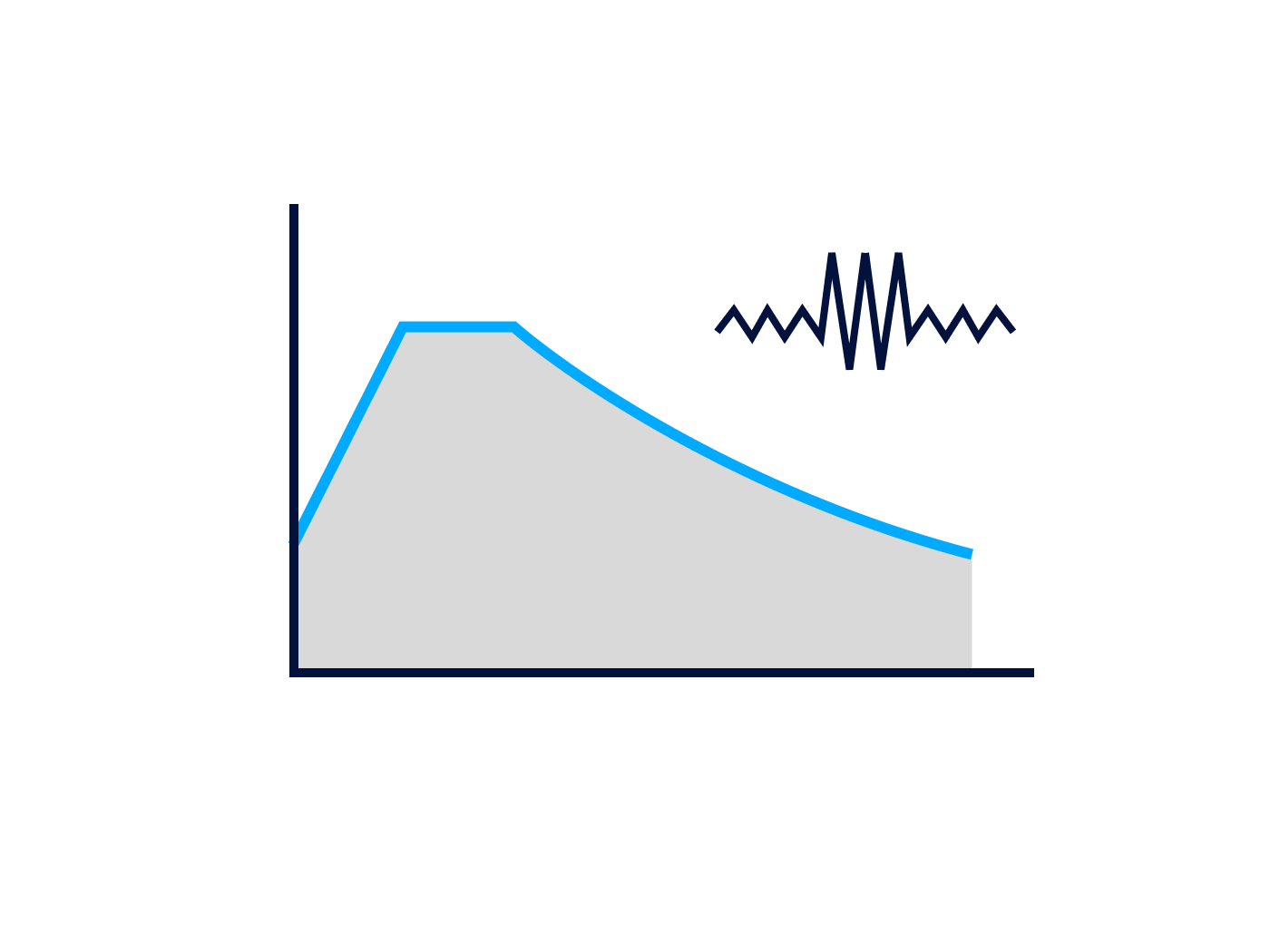

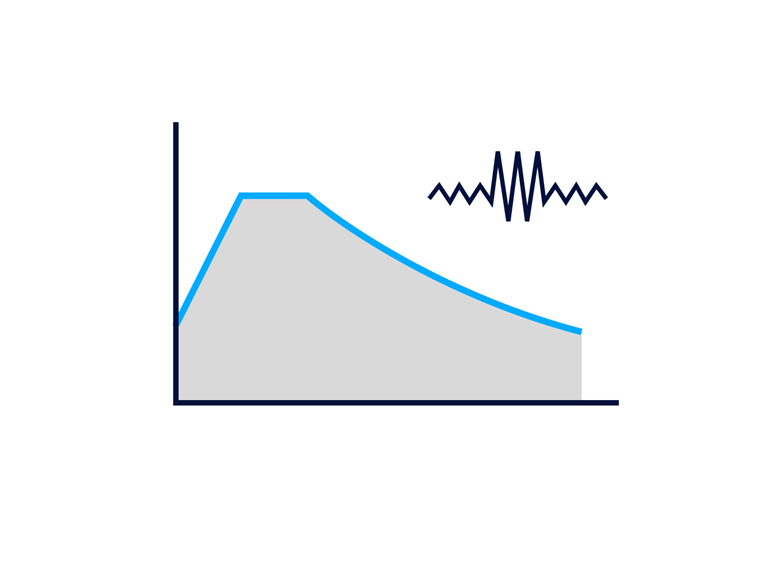

4. Analyse de l’historique de temps
L’analyse de l’historique de temps, la méthode d’analyse sismique la plus sophistiquée, simule la réponse d’une structure aux enregistrements de mouvement du sol. Les accélérogrammes (enregistrements des mouvements du sol) doivent être mis à l’échelle ou sélectionnés pour correspondre au spectre de réponse de calcul afin que l’entrée sismique appliquée reflète les risques de séisme. Ce processus garantit que le comportement de la structure en fonction du temps correspond aux exigences sismiques réglementées.
Conclusion
Le spectre de réponse est la pierre angulaire de la construction parasismique, il fournit un cadre standardisé et polyvalent pour l’analyse des effets sismiques. Son importance dépasse la complexité analytique, garantissant que chaque méthode, basique ou avancée, reste ancrée dans la demande sismique réglementée. De la détermination des efforts tranchants horizontaux à l’aide des méthodes statiques les plus simples à la mise à l’échelle des accélérogrammes dans les analyses dynamiques, le spectre de réponse de calcul garantit la fiabilité et la résilience de l’analyse sismique. Cette universalité cimente son rôle comme outil indispensable pour les ingénieurs travaillant à la protection des structures contre les séismes.
