L'articolo è ispirato da un'osservazione su questo argomento del signor Pinkawa:
Nell'ingegneria sismica, la comprensione e la mitigazione dell'impatto delle forze sismiche sulle strutture è fondamentale. Il Design Response Spectrum (DRS), una rappresentazione grafica di come le diverse strutture rispondono al movimento sismico del terreno, funge da pietra angolare per comprendere e quantificare gli effetti delle forze sismiche sulle strutture. Il DRS rimane indispensabile nella valutazione delle richieste sismiche, dai metodi di analisi più semplici a quelli più complessi. L'applicazione universale del DRS garantisce che gli ingegneri possano valutare come le strutture rispondono agli eventi sismici, consentendo progetti che soddisfano gli standard di sicurezza, resilienza e conformità alle norme.
Cos'è lo spettro di risposta di progetto?
Uno spettro di risposta di progetto rappresenta la risposta strutturale di picco - accelerazione, velocità o spostamento - dovuta al movimento del terreno, tracciata in funzione del periodo di vibrazione naturale della struttura. Incapsula la domanda sismica ed è influenzato da fattori chiave come:
- Smorzamento strutturale: La velocità con cui l'energia si dissipa durante il movimento.
- Caratteristiche del movimento del terreno: Intensità sismica, contenuto di frequenza e durata.
- Tipo di terreno: Effetti specifici del sito che amplificano il movimento.
L'adattabilità del DRS a questi fattori lo rende applicabile a molti diversi tipi di edifici in varie località con vari rischi sismici. Così, aiuta gli ingegneri a trasformare i dati complessi dei terremoti in linee guida chiare e pratiche per la progettazione di strutture in grado di gestire queste forze in sicurezza.
Perché lo spettro di risposta di progetto è essenziale?
1. Input normalizzato per la verifica sismica
Il DRS fornisce una rappresentazione coerente delle forze sismiche, garantendo l'uniformità nell'analisi strutturale e la conformità alle norme edilizie in tutti i progetti.
2. Applicabilità ai metodi di analisi sismica
Indipendentemente dal fatto che l'approccio sia lineare o non lineare, statico o dinamico, il DRS funge da base per la quantificazione della domanda sismica. Questa versatilità sarà ulteriormente esplorata nelle sezioni seguenti.
3. Conformità al codice
Le norme di progettazione sismica come Eurocodice 8, ASCE 7 e IS 1893 impongono l'uso di spettri di progetto per garantire che le strutture siano progettate per resistere alle forze sismiche.

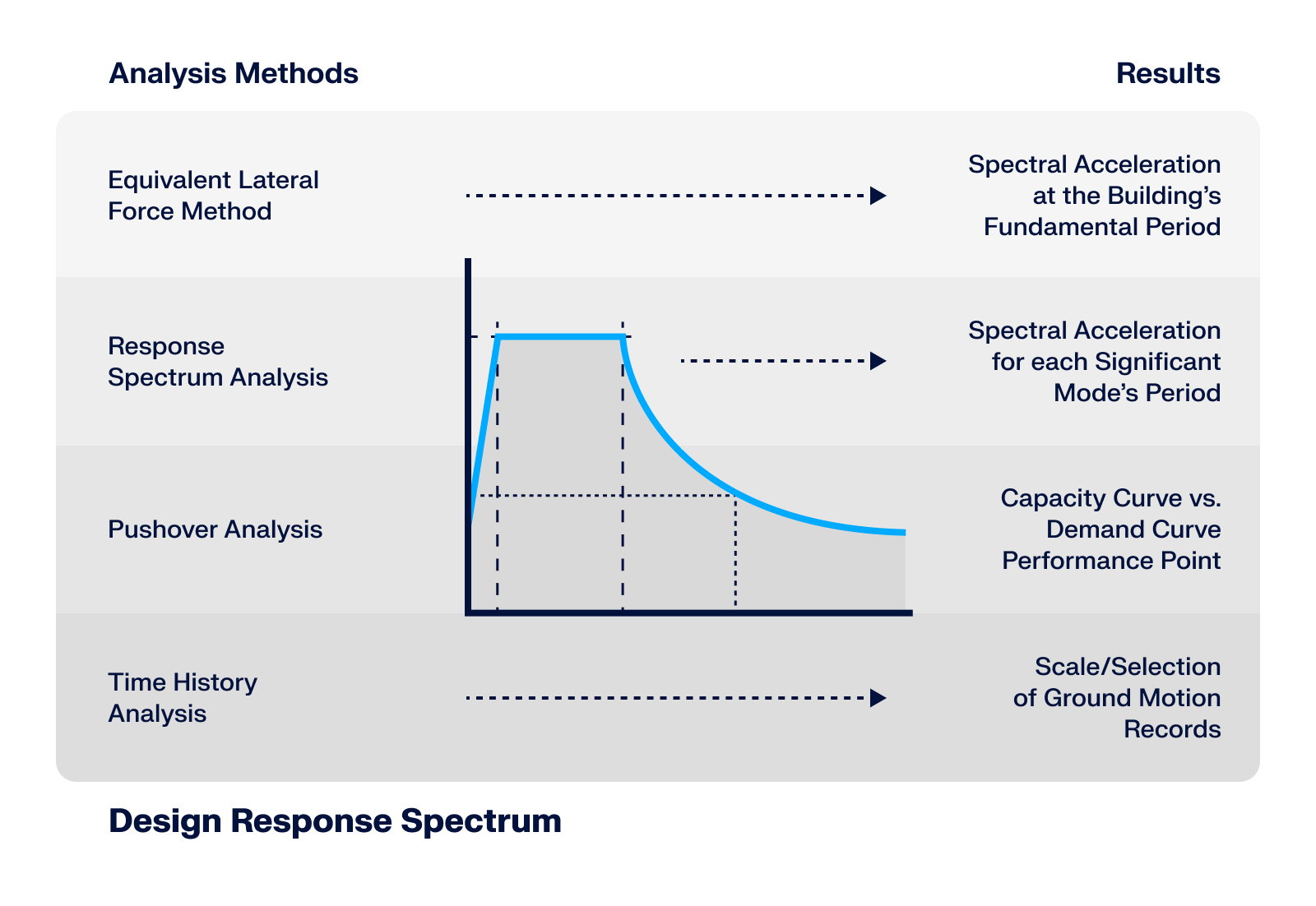

Ruolo dello spettro di risposta di progetto nei metodi di analisi sismica

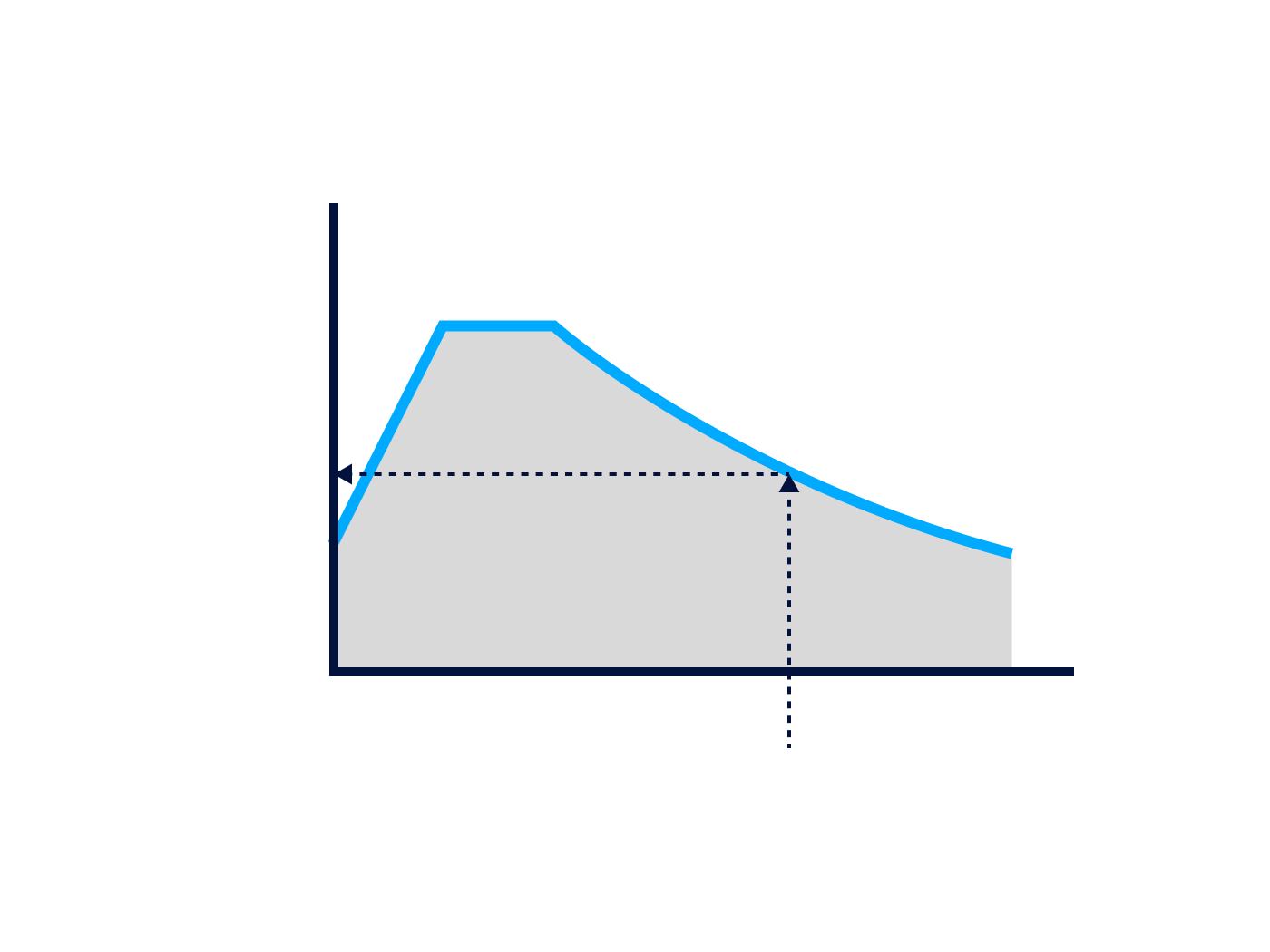

1. Metodo della forza laterale equivalente (ELF).
Come discusso nei precedenti articoli della Knowledge Base (elencati alla fine), il metodo ELF considera solo la forma modale fondamentale e distribuisce di conseguenza il taglio della base attraverso la struttura. Il DRS serve per determinare l'accelerazione spettrale al periodo fondamentale dell'edificio , che viene quindi utilizzata per calcolare la forza di taglio di base.
2. Analisi dello spettro di risposta multimodale
Questo metodo estende l'approccio ELF considerando più modi di vibrazione, rendendolo più accurato per strutture complesse. Il DRS determina l'accelerazione spettrale per ogni periodo di modo significativo , garantendo una valutazione completa della risposta sismica.
3. Analisi statica non lineare (Pushover).
Utilizzata nella progettazione sismica basata sulle prestazioni, l'analisi pushover valuta la capacità strutturale sotto carichi sismici crescenti. Il risultato è una curva di capacità, che mostra la relazione forza-spostamento. Sovrapponendo questo con una curva di domanda, derivata dal DRS , gli ingegneri determinano il punto di prestazione che rappresenta lo spostamento previsto durante un dato evento sismico. Questo confronto colma il divario tra la domanda sismica e la capacità strutturale.

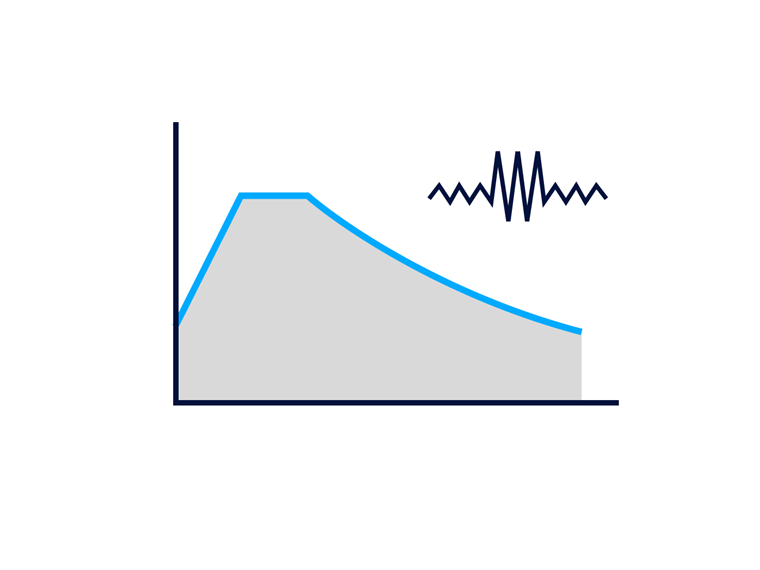

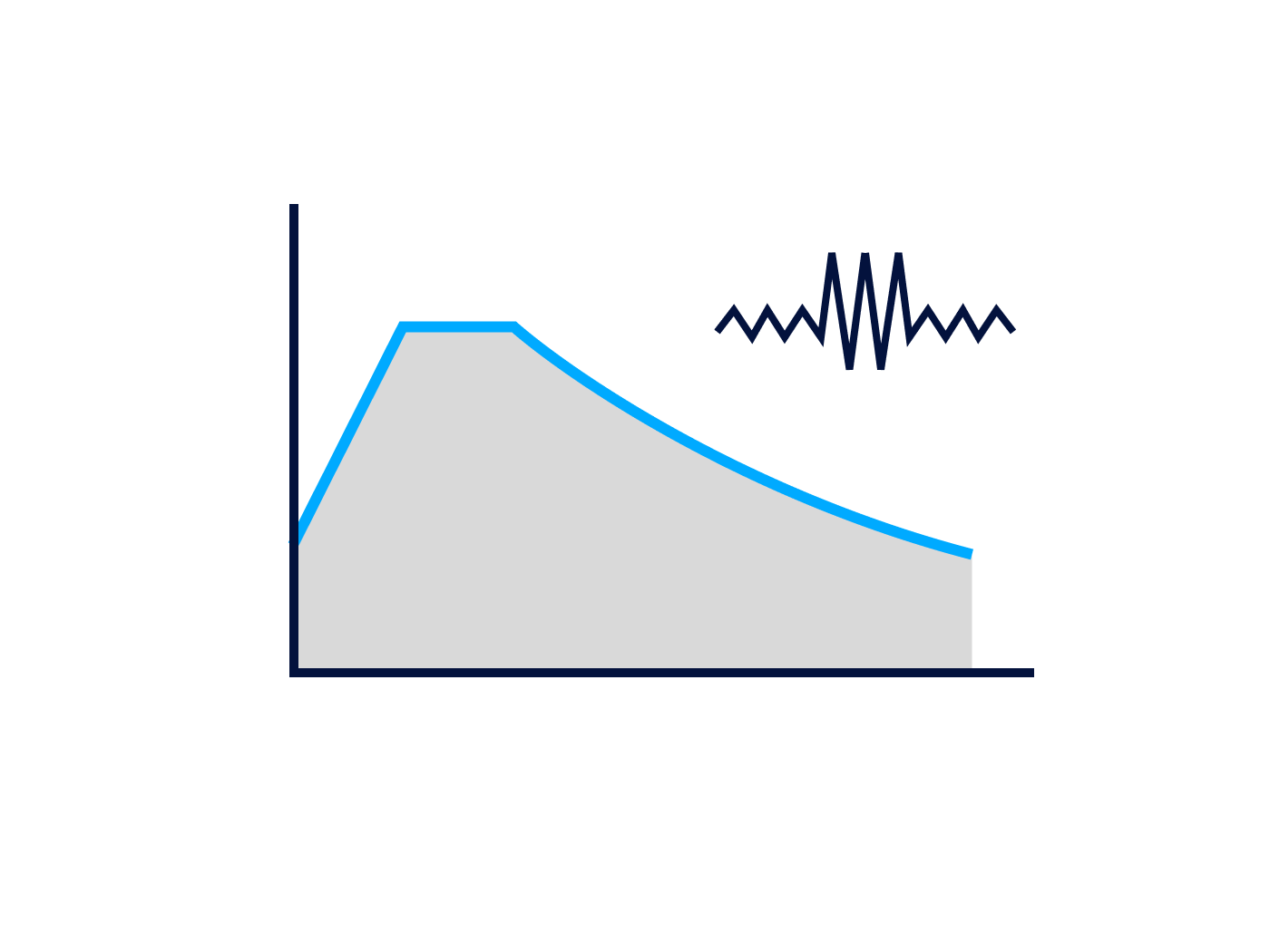

4. Analisi time history
L'analisi time history, il metodo di analisi sismica più sofisticato, simula la risposta di una struttura alle registrazioni effettive del movimento del terreno. Per garantire che l'input sismico applicato rifletta i rischi sismici a livello di progetto, gli accelerogrammi (registrazioni del movimento del terreno) devono essere ridimensionati o selezionati in modo che corrispondano allo spettro di risposta di progetto. Questo processo garantisce che il comportamento strutturale dipendente dal tempo sia allineato con la domanda sismica normativa.
Conclusione
Il Design Response Spectrum è la spina dorsale dell'ingegneria sismica, fornendo un framework standardizzato e versatile per l'analisi degli effetti sismici. La sua importanza trascende la complessità analitica, garantendo che ogni metodo, sia di base che avanzato, rimanga radicato nella domanda sismica codificata. Dalla determinazione delle forze di taglio di base nei metodi statici più semplici al ridimensionamento degli accelerogrammi nelle analisi dinamiche, il DRS garantisce che la progettazione sismica sia affidabile e resiliente. Questa universalità consolida il suo ruolo di strumento indispensabile per gli ingegneri che lavorano per proteggere le strutture dai terremoti.
