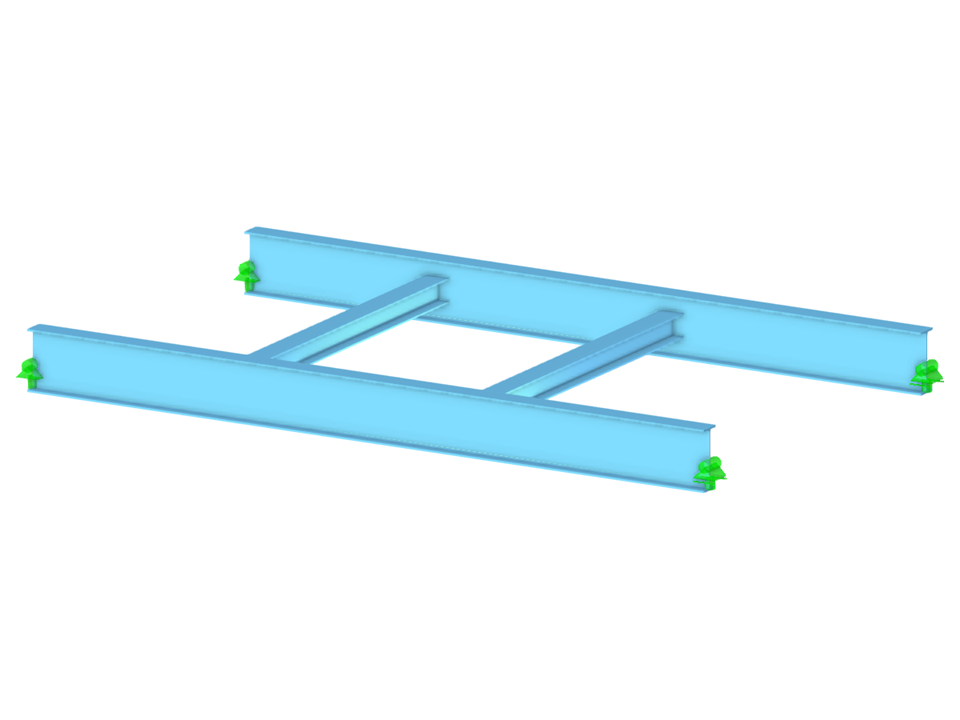

Torsion de gauchissement de barre
Nombre de nœuds | 8 |
Nombre de lignes | 4 |
Nombre de barres | 4 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 2 |
Nombre de combinaisons de charges | 6 |
Nombre de combinaisons de résultats | 0 |
Poids total | 2,429 t |
Dimensions (métrique) | 7,200 x 0,000 x 4,000 m |
Dimensions (impériales) | 23.62 x 0 x 13.12 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
![Activation des modules complémentaires dans les données de base](/fr/webimage/025674/3175608/25674-FR.png?mw=512&hash=e8d4f5240904ec235096d45aac9c36203e2d2b99)
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/fr/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Rigidité des assemblages acier et son influence sur le calcul des structures](/fr/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![ko 001875 | AISC 341-22 Vérification des barres de portiques résistants à la flexion dans RFEM 6](/fr/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
- Considération de 7 directions de déformation locales (ux, uy, uz, φx, φy, φz, ω) ou de 8 efforts internes (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω) lors du calcul des éléments de barre
- Utilisable en combinaison avec un calcul de structure selon l'analyse géométriquement linéaire, du second ordre et des grandes déformations (les imperfections peuvent également être prises en compte)
- Permet, en combinaison avec le module complémentaire Analyse de stabilité, de déterminer les facteurs de charge critiques et les modes propres des problèmes de stabilité tels que flambement par torsion et le déversement
- Considération des platines d'about et des raidisseurs transversaux comme des ressorts de gauchissement lors du calcul des sections en I avec détermination automatique et affichage graphique de la rigidité du ressort de gauchissement
- Représentation graphique du gauchissement de section pour les barres dans l'état de déformation
- Intégration complète dans l'environnement RFEM et RSTAB
![Mode propre du modèle pour le flambement latéral](/fr/webimage/022945/3346299/22945-FR.png?mw=512&hash=8f04c7a9bc5c327664962b1903d38621bd3e10bf)
Si vous effectuez le calcul du flambement par flexion-torsion sur l'ensemble du système, tenez compte du 7e degré de liberté supplémentaire pour le calcul de barre. Les rigidités des éléments de structure connectés sont alors automatiquement prises en compte. Cela signifie que vous n'avez pas besoin de définir des rigidités équivalentes de ressort ou des conditions d'appui pour un système séparé.
Vous pouvez ensuite utiliser les efforts internes du calcul avec flambement par flexion-torsion dans les modules complémentaires. Considérez le moment de gauchissement et le moment de torsion secondaire en fonction du matériau et de la norme sélectionnée. L'un des cas d'application classiques consiste à effectuer une analyse de stabilité selon la théorie du second ordre avec des imperfections pour les structures en acier.
Le saviez-vous ? L'application n'est pas limitée aux sections en acier à parois minces. Cela permet, par exemple, de calculer le moment de renversement idéal des poutres avec des sections en bois massif.
![Activation du module complémentaire dans RFEM 6](/fr/webimage/031558/3607791/31558-FR.png?mw=512&hash=b960f849076d5ee1efc48f39c3c2ddd520c1b9fd)
- Vous pouvez activer ou désactiver l'utilisation du module de vérification Flambement par flexion-torsion (7 DDL) dans l'onglet « Modules complémentaires » des Données de base du modèle.
- Une fois le module complémentaire activé, l'interface utilisateur de RFEM est complétée par de nouvelles entrées dans le navigateur, les tableaux et les boîtes de dialogue.
![Module complémentaire « Assemblages acier pour RFEM 6 » | Bibliothèque de composants](/fr/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- De nombreux types de composants tels que des platines de base et d'about, des cornières d'âme, des plaques de connexion, des goussets, des raidisseurs, des jarrets ou des nervures pour une entrée facile des situations d'assemblage typiques
- Composants de base universellement applicables (par ex. des plaques, des soudures, des boulons, des plans auxiliaires) pour la modélisation de situations d'assemblage complexes
- Affichage graphique de la géométrie de l'assemblage avec actualisation dynamique lors de l'entrée
- Large éventail de formes de section : Sections en I, sections en U, cornières, sections en T, sections creuses, sections composées et sections à parois minces
- Bibliothèque dans le Dlubal Center avec un grand nombre de modèles de connexion côté programme, y compris des modèles définis par l'utilisateur
- La géométrie de l'assemblage est automatiquement adaptée en fonction de la disposition relative des composants, même en cas de modification ultérieure des composants structuraux.
