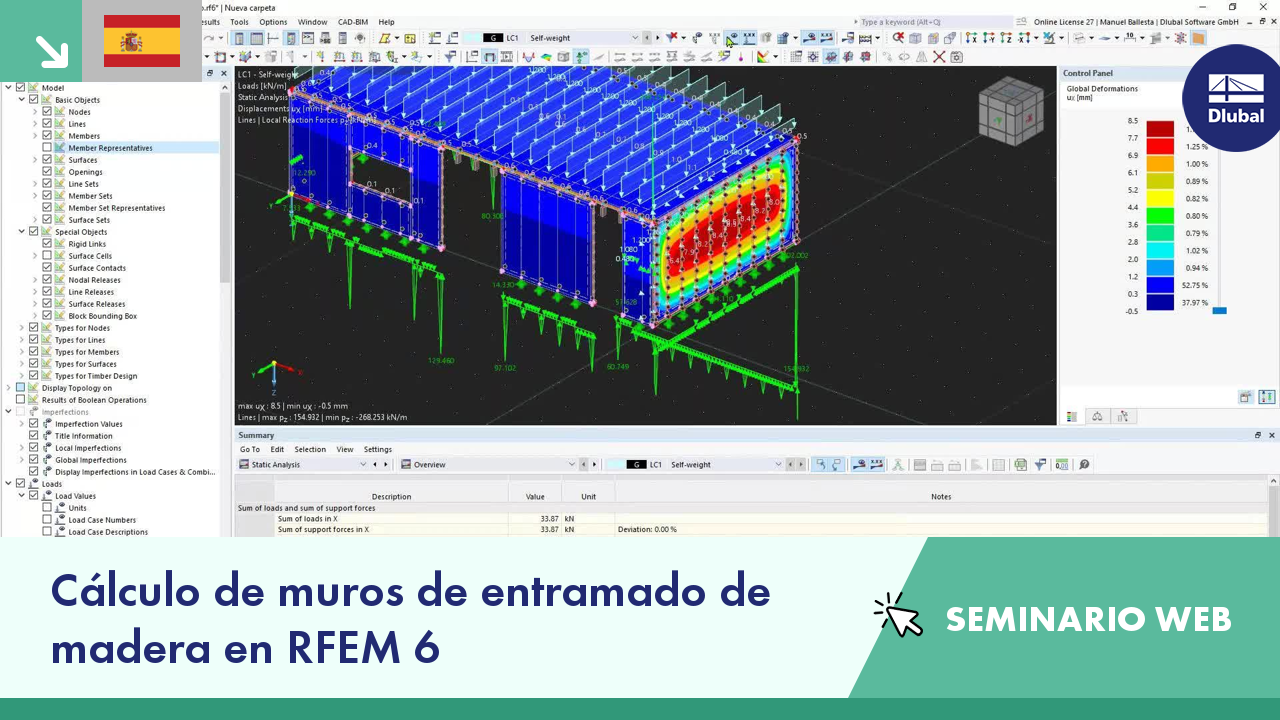

Cálculo de muros de entramado de madera en RFEM 6

El cálculo frente al fuego según el capítulo 16 de la NDS [1] para barras y superficies de madera está disponible en el complemento Cálculo de madera. Este artículo muestra cómo se puede considerar la carbonización de la madera y las dimensiones reducidas de la sección en el cálculo frente al fuego con un ejemplo del Informe técnico núm. 10 de AWC [2].

Una situación estándar en la construcción de barras de madera es la capacidad de conectar barras más pequeñas mediante el apoyo en una barra de viga más grande. Además, las condiciones del extremo de las barras pueden incluir una situación similar en la que la viga se apoya en un tipo de soporte. En cualquier escenario, la viga se debe diseñar para considerar la capacidad de carga perpendicular a la fibra según NDS 2018 Sec. 3.10.2 y CSA O86:19 cláusulas 6.5.6 y 7.5.9. En el software de diseño estructural general, normalmente no es posible llevar a cabo esta comprobación de diseño completa, ya que se desconoce el área de apoyo. Sin embargo, en la nueva generación de RFEM 6 y el complemento Cálculo de madera, la característica añadida de "apoyos de cálculo" ahora permite a los usuarios cumplir con las comprobaciones de diseño del apoyo NDS y CSA perpendicular a la fibra.

La nueva generación de software RFEM ofrece la opción de realizar el cálculo de estabilidad de barras de madera de sección variable en línea con el método de la barra equivalente. Según este método, el cálculo se puede realizar si se cumplen las directrices de DIN 1052, apartado E8.4.2 para secciones variables. En varias publicaciones técnicas, este método también se adopta para el Eurocódigo 5. Este artículo muestra cómo usar el método de la barra equivalente para una viga de cubierta de sección variable.

¿Sabía que ...? En los Apoyos de cálculo, ahora puede definir tirafondos completamente roscados como elementos de refuerzo por compresión transversal para el cálculo "Compresión perpendicular a la fibra". En este caso, los tirafondos se someten a un análisis del apriete hacia adentro y pandeo.

Además, la resistencia de cálculo al cortante se comprueba en el plano de la punta del tirafondo. El ángulo de dispersión se puede considerar lineal por debajo de 45° o no lineal (según Bejtka, I. (2005). Verstärkung von Bauteilen aus holz mit vollgewindeschrauben. KIT Scientific Publishing.).

En RFEM y RSTAB, puede calcular barras con el tipo de material Madera microlaminada. Están disponibles los siguientes fabricantes:

• Pollmeier (Baubuche)
• Metsä (Kerto LVL)
• STEICO
• Stora Enso

En la configuración del estado límite último, puede considerar coeficientes de resistencia para aumentar las resistencias. Los coeficientes que reducen las resistencias se tienen en cuenta automáticamente independientemente de esto. ¡Pruébelo ahora!

Ir al vídeo explicativo

Puede evaluar gráficamente las secciones de resultados para el cálculo de superficies de madera. Esto se puede hacer tanto en el gráfico de RFEM como en la ventana del historial de resultados. Las secciones se pueden colocar en cualquier lugar para evaluar en detalle los resultados del diseño.
